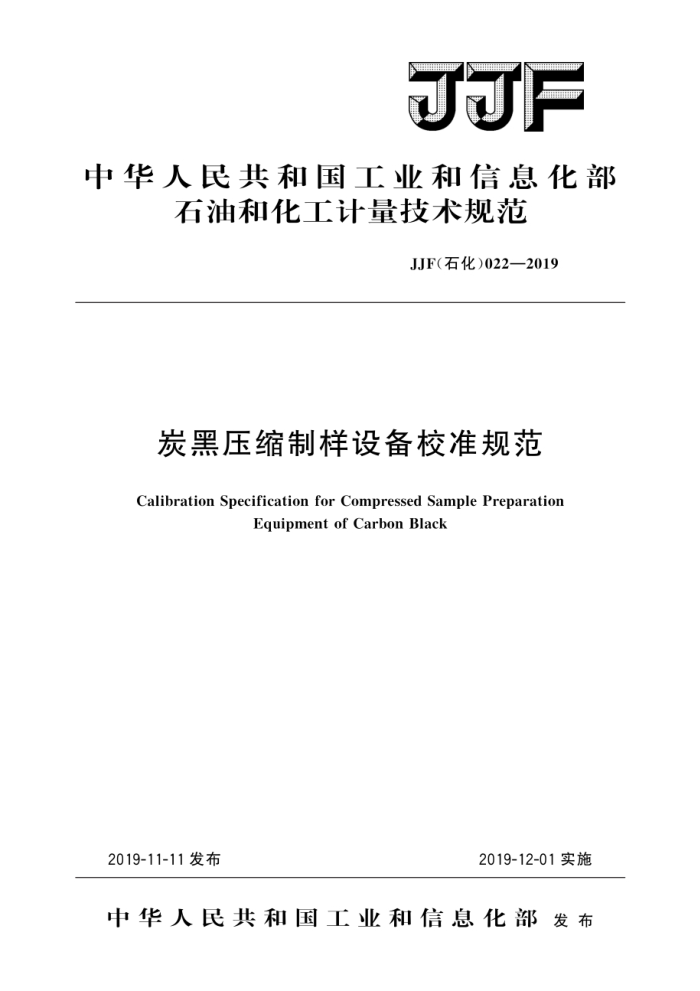

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）022一2019
炭黑压缩制样设备校准规范
Calibration Specification for Compressed Sample Preparation
Equipment of CarbonBlack
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）022—2019
炭黑压缩制样设备校准规范
Calibration Specification for
JJF（石化）022—2019
CompressedSamplePreparation
Equipment of CarbonBlack
归口单位：中国石油和化学工业联合会主要起草单位：中昊黑元化工研究设计院有限公司参加起草单位：金能科技股份有限公司
江西黑猫炭黑股份有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）022—2019
本规范主要起草人：
代传银（中昊黑元化工研究设计院有限公司）聂素青（中昊黑元化工研究设计院有限公司）吴小军（中昊黑元化工研究设计院有限公司）
参加起草人：
张慧（金能科技股份有限公司）段力辉（江西黑猫炭黑股份有限公司） JJF（石化）022—2019
目 录
引言
(IⅡI) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6)
范围 2 引用文件. 3
1
概述.. 计量特性. 校准条件.…
4 5 5.1环境条件，
5.2测量标准及其他设备 6校准项目和校准方法. 6.1校准项目。 6.2 校准方法
校准结果 7. 1 校准记录 7. 2 校准证书 7. 3 不确定度 8复校时间间隔附录A炭黑压缩制样设备校准记录格式附录B炭黑压缩制样设备校准证书的内页格式附录C 柱塞间的压强测量结果不确定度评定示例
7 JJF（石化）022—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB/T3780.4一2017 7《炭黑 第4部分：压缩试样吸油值的测定》 制定。
本规范为首次发布。
II JJF（石化）022—2019
炭黑压缩制样设备校准规范
1范围
本规范适用于炭黑压缩制样设备的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T3780.2一2017炭黑第2部分：吸油值的测定 GB/T3780.4一2017炭黑第4部分：压缩试样吸油值的测定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
炭黑压缩制样设备是按GB/T3780.4一2017的规定，用于制备测试炭黑压缩吸油值试样的仪器。该制样设备是通过上柱塞向下运动，对规定量的试样施加165MPa的压强，共压缩试样4次，将第4次压缩之后的试样通过850um试验筛，然后保留试样按GB/T3780.2一2017的规定测试压缩试样吸油值。炭黑压缩制样设备主要部件示意图见图1。
图1炭黑压缩制样设备示意图 1—柱塞；2—压缩缸；3—缸内柱塞；4——— 料斗
1
