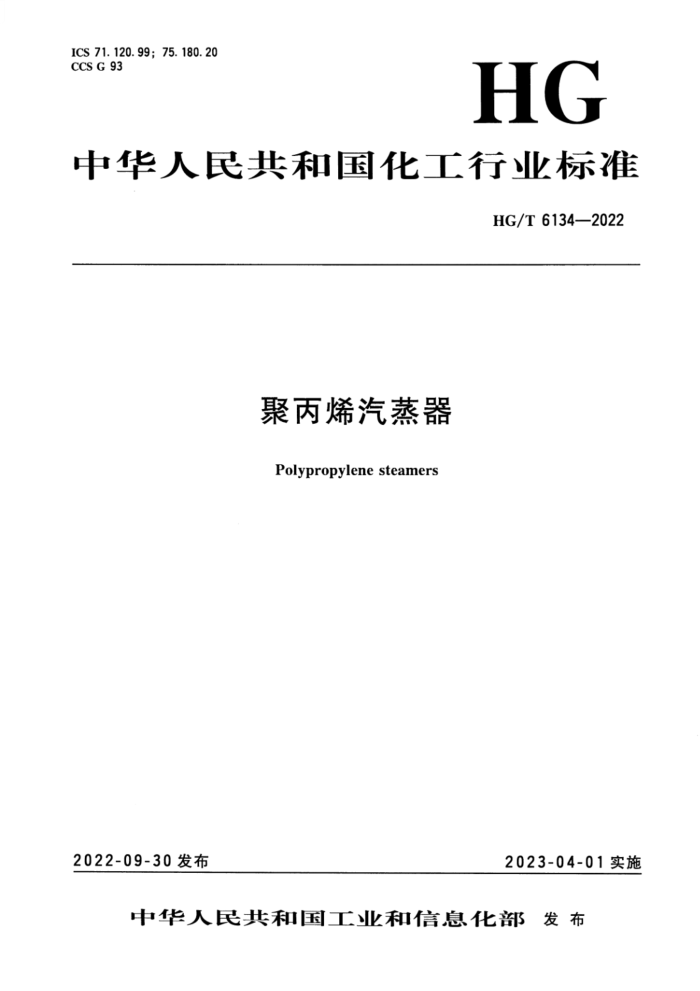

ICS 71.120.99; 75.180.20 CCS G 93
HG
中华人民共和国化工行业标准
HG/T 6134—2022
聚丙烯汽蒸器
Polypropylenesteamers
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 HG/T6134—2022
目 次
前言范围
-
1 2规范性引用文件
..
3术语和定义
结构型式、产品分类、工作原理、基本参数及型号 4. 1 结构型式 4. 2 产品分类 4. 3 工作原理 4. 4 基本参数 4. 5 型号 5 设计 5. 1 适用规范 5. 2 腐蚀裕量 5. 3 设计使用年限 5. 4 强度计算 5.5 结构设计 5. 6 内件 5. 7 外部附件 6
4
..
要求 6. 1 通用要求 6. 2 材料· 6.3 制造 6. 4 整机性能· 6.5 润滑油、轴承温升· 6.6 涂漆· 6.7 安全和环境保护检验与试验方法· 7.1 耐压试验. 7. 2 气密性试验 7. 3 试车. 7.4 出厂检验· 8标志、包装、运输与贮存..... 8.1标志 8.2包装、运输与贮存·
10 11
12
12 12 12 12 13 13 13
>
13
13 14 HG/T6134—2022 图1 汽蒸器结构示意图图2 “填料加蒸汽反吹加密封仓”的组合密封结构简图图3 扇形格栅板舌形分布板结构简图
1
...
6
..............................
表1 基本参数 ............. 表2 Q235和Q355冲击试验温度
......................
11
ⅡI HG/T6134—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国石油和化学工业联合会提出。 本文件由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本文件起草单位：天华化工机械及自动化研究设计院有限公司、北京化工大学、中国石化工程建
设公司、中国寰球工程公司。
本文件主要起草人：孙中心、张万尧、陈志敏、蒋小文、王建刚、梁元月、张晓阳、杨喜龙、冯小朋、郭雨、吴炳珑。
II HG/T6134—2022
聚丙烯汽蒸器
1范围
本文件规定了聚丙烯汽蒸器的术语和定义、结构型式、产品分类、工作原理、基本参数及型号、 设计、要求、检验与试验方法、标志、包装、运输与贮存。
本文件适用于液相-本体法Spheripol工艺、气相法Spherizone工艺以及国产环管法中石化聚丙烯成套工艺（ST工艺）的聚丙烯汽蒸器（以下简称“汽蒸器”）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.1 压力容器第1部分：通用要求 GB/T150.2 压力容器 第2部分：材料 GB/T150.3 压力容器第3部分：设计 GB/T150.4 压力容器第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB/T700--2006碳素结构钢 GB/T 713 锅炉和压力容器用钢板 GB/T 983 不锈钢焊条 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1184—1996天 形状和位置公差未注公差值 GB/T1591—20181 低合金高强度结构钢 GB/T3797 电气控制设备 GB3836.1 爆炸性环境第1部分：设备 通用要求 GB/T4208- 2017 外壳防护等级（IP代码） GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T15706 机械安全设计通则风险评估与风险减小 GB/T19142 出口商品包装通则 GB/T 24511 承压设备用不锈钢和耐热钢钢板和钢带 GB/T25198 压力容器封头 GB 50058 爆炸危险环境电力装置设计规范 HG/T20583 钢制化工容器结构设计规范 HG/T20592 钢制管法兰（PN系列） HG/T20615 钢制管法兰（Class系列）
1 HG/T6134—2022
JB/T7250干燥技术术语 NB/T10558压力容器涂敷与运输包装 NB/T47008一2017承压设备用碳素钢和合金钢锻件 NB/T47010一2017承压设备用不锈钢和耐热钢锻件 NB/T47013.2—2015承压设备无损检测 第2部分：射线检测 NB/T47013.4—2015承压设备无损检测 第4部分：磁粉检测 NB/T47013.5一2015承压设备无损检测 第5部分：渗透检测 NB/T47015—2011压力容器焊接规程 NB/T47018.1承压设备用焊接材料订货技术条件 第1部分：采购通则 NB/T47018.2 承压设备用焊接材料订货技术条件第2部分：钢焊条 NB/T47018.3 承压设备用焊接材料订货技术条件第3部分：气体保护电弧焊钢焊丝和填
充丝
NB/T47018.4 承压设备用焊接材料订货技术条件 第4部分：埋弧焊钢焊丝和焊剂 NB/T47018.5 承压设备用焊接材料订货技术条件 第5部分：堆焊用不锈钢焊带和焊剂 NB/T47065.3一2018容器支座第3部分：耳式支座
3术语和定义
JB/T7250界定的以及下列术语和定义适用于本文件。
3. 1
汽蒸器 polypropylenesteamers 在高温蒸汽作用下，使流态化的聚丙烯粉末中的催化剂失活，同时使残留的单体丙烯汽化并与聚
丙烯粉末分离的设备。
3. 2
搅拌器 mixer 使液体、气体介质强迫对流并均匀混合的器件。
4结构型式、产品分类、工作原理、基本参数及型号
4.1结构型式
汽蒸器是立式圆筒形结构，主要由搅拌器、上床体部分和下床体部分等组成。汽蒸器结构示意图见图1。
搅拌器采用桨式搅拌器的斜桨式，斜桨式搅拌器的两叶相反折转45°或60，由电机、减速机、 搅拌轴、联轴器、填料压盖、密封填料、连接环座、密封隔环、填料函及其支架等组成。
2 HG/T6134—2022
标引序号说明：
()]
电机； 2 减速机；
1
-
R
3- - 联轴器； 4 轴端密封； 5- 聚合物人口； 6- 氮气人口； 7 吊耳； 8 聚合物循环口； 9 壳体； 10- 盘管或夹套； 11- 接地板； 12- 耳式支座； 13- 汽蒸器喷射环； 14- 搅拌轴； 15- 卡套式联轴器； 16- 测温口； 17- 上分布板； 18- 盘管蒸汽出口； 19- 上床体放净口； 20 下分布板； 21- 下床体放净口； 22- 聚合物出口； 23- 下床体蒸汽进口； 24 底部支撑滑动轴承； 25- 上床体蒸汽进口； 26- 人孔； 27- 喷射环蒸汽进口； 28- 盘管蒸汽进口； 29- 测压口； 30-气体出口。 注：本文件中“壳体”包括筒体和封
.
30
4
5
29 28
4
1
国
10
11
4
4
12
中子
13 14
27
-
15
00 H
16
25
头，筒体不包括封头。
17 18
2
9
24
E
23
20
21
22
图1汽蒸器结构示意图
3 HG/T 6134—2022
4. 2 2产品分类
汽蒸器按结构型式主要分为盘管型和夹套型两种。
4. 3 3工作原理
聚丙烯粉末在搅拌器搅拌和流化的双重作用下，流化的粉末与蒸汽充分混合、接触，克服了蒸汽的加热作用与聚丙烯粉末分离和聚丙烯粉末中的催化剂失活现象。
汽蒸器壳体为带盘管或夹套的直立容器，物料从顶部进入汽蒸器，蒸汽分别从底部分布板进入设
备，蒸汽与物料逆流进行充分接触。汽蒸器的底部设有分布板，蒸汽从底部进人并通过分布板向上流动，聚丙烯粉末在分布板上形成流化床。搅拌器的作用是使进入汽蒸器的聚丙烯粉末尽量分散并均匀分布在分布板上。分布板分上、下两层，均采用扇形格栅板苦形结构。汽蒸器壳体顶部与揽拌器相连的部位设有密封结构，防止物料和有机气体外泄。汽蒸器壳体的盘管（夹套）中通入蒸汽进行伴热，保证操作工艺所需温度。聚合反应后的聚丙烯粉末进入汽蒸器后，汽蒸器夹套（盘管）中通入水蒸气进行加热，在蒸汽作用下流态化，流化的粉末与蒸汽充分混合、接触，使聚丙烯粉末中的催化剂失活，残留的单体丙烯也由于蒸汽的加热作用与聚丙烯粉末得到分离。经过汽蒸后的聚丙烯粉末在搅拌器搅拌和流化的双重作用下均匀分布在上层流化床分布板和下层流化床分布板上，从汽蒸器的下料接管排出，保证工艺设计满足该工段产品要求。 4.4 基本参数
汽蒸器的基本参数应符合表1的规定。
表1基本参数
指 标
序号
壳体内径D=2400mm；2500mm；
项目名称
壳体内径D,=1300mm；1600mm; 1800mm;2100mm;2200mm;2300mm 2600mm;2700mm;2800mm
20~30 3~11 3~5
30~60 11~30 3~4
处理量/万吨每年
I
2 电机功率/kW 3 搅拌器转速/(r/min） 4 结构类型
立式
部件 6 介质 7
壳体聚合物加蒸汽
夹套(或盘管)
蒸汽
以实际工艺工况条件为准
以实际工艺工况条件为准
设计温度/℃
00 工作温度/℃ 9 设计压力"/MPa 10 工作压力/MPa（G) 11 主体材料注：“（G）”为表压。
110 0. 4/—0.1 0.02~0.05 Q345R
102~105 0. 4/0.1 0.02~0.05
宜022Cr23Ni5Mo3N
物料正常工作工况设计压力：0.4MPa（G)；开停车、非正常操作工况导致蒸汽冷凝而形成负压的工况：真空度0.1MPa。
