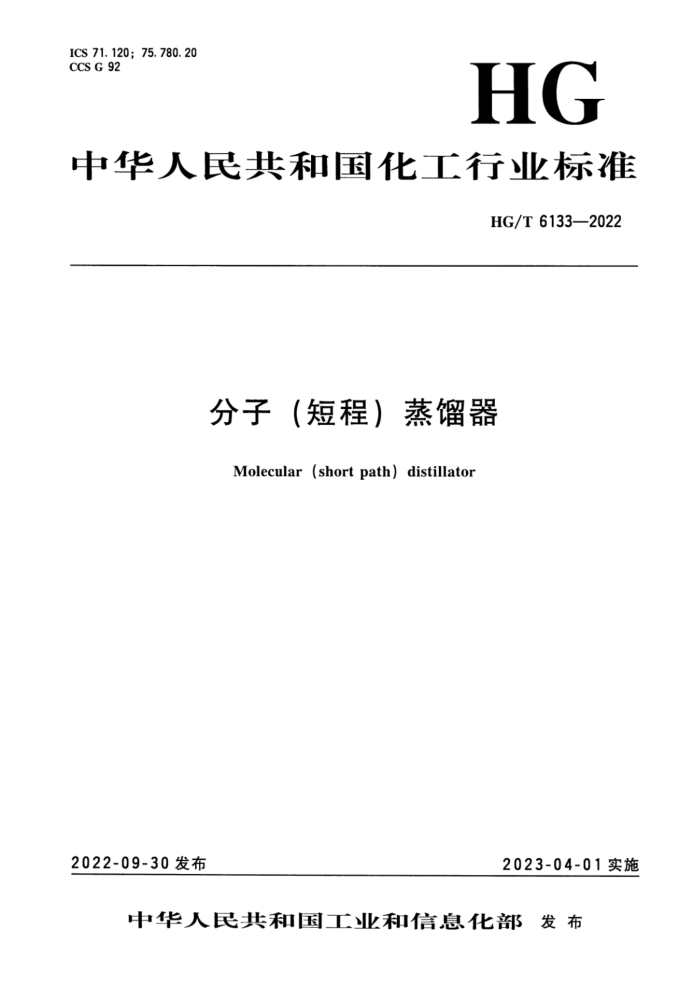

ICS 71.120; 75.780.20 CCS G 92
HG
中华人民共和国化工行业标准
HG/T6133—2022
分子（短程）蒸馏器
Molecular (short path)distillator
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 HG/T6133—2022
目 次
前言
1
范围 2规范性引用文件 3术语和定义
1
结构形式、工艺参数及型号规格要求· 检验与试验方法检验规则. 标志、包装、运输和贮存。
4
6
12 12 14
8 附录A（资料性）典型物料工艺参数及分离效率
图1 分子（短程）蒸馏器结构示意图图2 常用转子刮板结构示意图图3防飞溅挡板结构形式和安装示意图
:
表1技术条件及工艺参数表2蒸馏器型号规格及参数表A.1典型物料工艺参数及分离效率
1 HG/T 6133—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本文件起草单位：无锡力马化工机械有限公司、安徽蕴德工程技术咨询有限公司、天华化工机械
及自动化研究设计院有限公司、安徽旭辰生物科技有限公司、蚌埠汇丰锅炉有限公司。
本文件主要起草人：殷歧、陆立、姚方红、马德金、杭玉宏、束震、梅东前、刘虎、钱文超。
Ⅱ HG/T6133—2022
分子（短程）蒸馏器
1范围
本文件规定了分子（短程）蒸馏器（以下简称“蒸馏器”）的术语和定义、结构形式、工艺参数及型号规格、要求、检验与试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于化工、医药、轻工、食品、石油、环保等行业液体物料在绝对压力1Pa～10Pa条件下的蒸发浓缩、脱气脱溶、蒸馏提纯中使用内置冷凝器的刮膜式蒸馏器。
注：脱气脱溶是利用蒸馏器将原料液中微量的可挥发的有害物质或溶剂进行分离，获得需要的目标产品的工艺
过程。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分） 压力容器 GB/T151—2014热交换器 GB/T11841996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T9239.1-2006机械振动恒态（刚性）转子平衡品质要求 交第1部分：规范与平衡允差
的检验
GB/T13306 标牌 GBZ/T 189.8 工作场所物理因素测量第8部分：噪声 HG/T2269 釜用机械密封技术条件 HG/T4079 金属抛光表面质量检测及评判规则 HG/T20569 机械搅拌设备 HG/T20584 钢制化工容器制造技术规范 NB/T10558 压力容器涂敷与运输包装 NB/T47013.2—2015承压设备无损检测 第2部分：射线检测 NB/T47013.3—2015 承压设备无损检测 第3部分：超声检测 NB/T47013.4—2015承压设备无损检测 第4部分：磁粉检测 NB/T47013.52015承压设备无损检测 第5部分：渗透检测 NB/T47014 承压设备焊接工艺评定 NB/T47015 压力容器焊接规程
3术语和定义
3
GB/T150（所有部分）界定的以及下列术语和定义适用于本文件。
1 HG/T6133—2022
3. 1
分子（短程）蒸馏器molecular（shortpath）distillator 利用物料各组分在绝对压力为1Pa10Pa的条件下分子自由程的不同分离各组分，实现沸点接
近而分子量不同的物质分离的具备内置冷凝器的刮膜式蒸馏器。 3. 2
分离效率 separation efficiency 实际蒸发量与理想蒸发量的比率，无量纲。
4结构形式、工艺参数及型号规格
4.1结构形式
蒸馏器为立式圆筒形，主要由主筒体、转子装置、内置冷凝器、物料分布器、进出料阀等组成。 分子（短程）蒸馏器结构示意图见图1。
2 HG/T6133—2022
事 T
2
3
h
4
210
Y 5
6
7 b
生
标引序号和符号说明：
10- 耳座；
-驱动装置；密封平盖；
1- 2- 3~ 物料分布器；
物料人口； b 加热夹套热媒人口；
a
4 一刮板； 5- 一转子； 6- 内筒体； 7- 一加热夹套； 8- 内置冷凝器；
重馏分出口；轻馏分出口；内置冷凝器冷媒出口；一内置冷凝器冷媒人口；
d- e f- - g 一抽真空口；
定位块；
h- 加热夹套热媒出口。
9-
图1分子（短程）蒸馏器结构示意图
4. 2 工艺参数
蒸馏器的技术条件及工艺参数应符合表1的规定。
