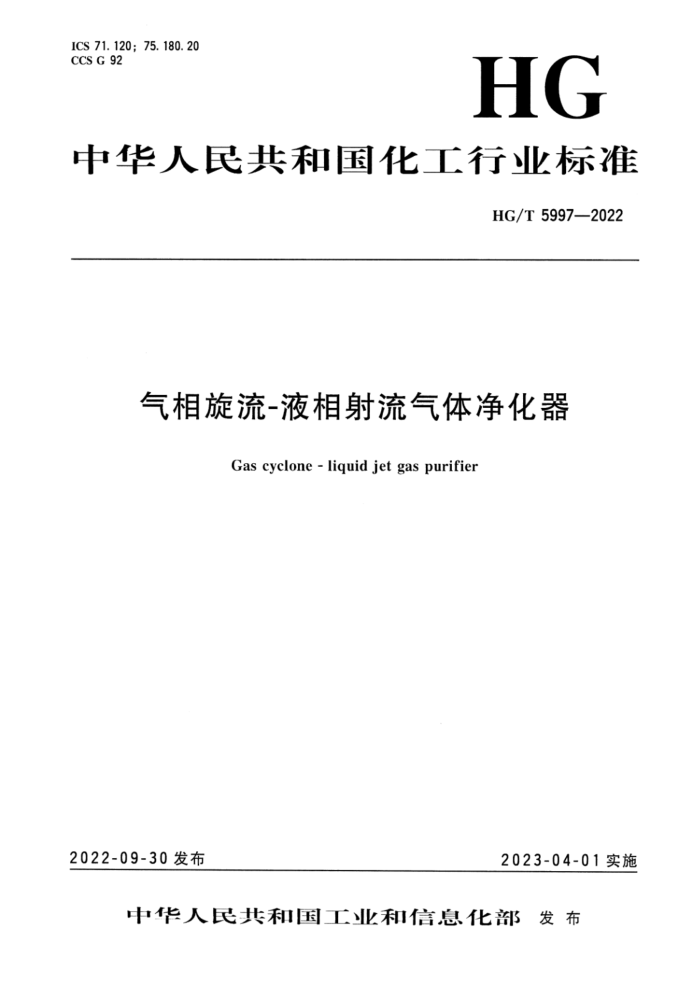

ICS 71.120;75.180.20 CCS G 92
HG
中华人民共和国化工行业标准
HG/T5997—2022
气相旋流-液相射流气体净化器
Gas cyclone -liquid jet gas purifier
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 HG/T5997—2022
目 次
前言
II
范围规范性引用文件术语和定义
-
.
2 3
型号结构和基本参数
5 6 要求 7 8 出厂检验 9 标识、出厂文件及包装
试验方法
.+
图1 气体净化器结构示意图图2气体净化芯管结构图
.
表1气体净化芯管规格及主要参数 HG/T 5997—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本文件起草单位：华东理工大学、四川大学、重庆理工大学、上海浙容化工科技有限公司、中国
石化工程建设有限公司、中石化广州工程有限公司、中国寰球工程有限公司、盛虹炼化（连云港）有限公司、镇海石化工程股份有限公司、天华化工机械及自动化研究设计院有限公司。
本文件主要起草人：马良、王黎望、江霞、全学军、程志良、代黎、吴京平、李晋楼、杜翔、孙长庚、郭厉伟、黄卫存、赵志煌、杭玉宏。
II HG/T5997—2022
气相旋流-液相射流气体净化器
1范围
本文件规定了气相旋流-液相射流气体净化器的术语和定义、型号、结构和基本参数、要求、试验方法、出厂检验、标识、出厂文件及包装。
本文件适用于化工过程中气-气均相体系分离以及气-固、气-液非均相体系分离的气相旋流-液相射流气体净化器（以下简称“气体净化器”）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.1 压力容器 第1部分：通用要求 GB/T150.2压力容器 第2部分：材料 GB/T 150.3 压力容器 第3部分：设计 GB/T 150.4 压力容器 第4部分：制造、检验和验收 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 13306 标牌 GB/T 15432 环境空气 总悬浮颗粒物的测定 重量法 GB/T16157 固定污染源排气中颗粒物测定与气态污染物采样方法 HJ618环境空气PM1e和PMz.5的测定重量法 JB/T 4711 压力容器涂敷与运输包装 NB/T 47003.1 钢制焊接常压容器 NB/T 47013.2 承压设备无损检测 第2部分：射线检测 NB/T 47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T47013.5 承压设备无损检测 第5部分：渗透检测 NB/T 47013.7 承压设备无损检测 第7部分：目视检测 NB/T47014 承压设备焊接工艺评定
3术语和定义
下列术语和定义适用于本文件。
3. 1
气相旋流-液相射流气体净化器 gascyclone-liquidjetgaspurifier 内部由一根或多根气相旋流-液相射流气体净化芯管组成的容器。
1 HG/T5997—2022
3. 2
气体净化芯管 gas purification core pipe 由圆柱段、圆锥段和液封腿组成的圆柱段边壁均匀开有液相喷射孔的净化芯管。气相从进气口切
向进人，形成强旋气流场，液相通过边壁小孔形成液相射流，两相在芯管内混合反应，实现气体净化。 3. 3
净化效率 purification efficiency 某一定型气体净化器，在常温常压下设备正常运行过程中，气体净化器进/排气口气体浓度差和
进气口气体浓度的百分比。
4型号
4.1气体净化器型号
HG/T 5997 -GCLJ X
额定流量，m/h 气体净化芯管公称直径，mm 气体净化芯管个数气体净化器代号
示例：气体净化芯管公称直径为200mm、使用10根气体净化芯管、标准状态下额定处理能力为3000m"/h的气体净化器，其型号为：
HG/T 5997-GCLJ 10X200×3000
4.2气体净化芯管型号
GCLJ A
气体净化芯管圆柱段内径，mm 气体净化器代号
示例：气体净化芯管圆柱段内径为200mm的气体净化器气体净化芯管，其型号为：
GCLJ 200
5结构和基本参数
5.1气体净化器结构
气体净化器由壳体、上端板、中端板、下端板、气体净化芯管、底流管等部件组成。 气体净化器结构示意见图1。
2 HG/T 5997—2022
1
2
L
标引序号说明： 1 一排气管； 2 壳体； 3- 上端板； 4 中端板； 5 -- 气体净化芯管； 6
下端板； 7. 底流管； 8 进液管； 9 进气管。
图1气体净化器结构示意图
5. 2 2气体净化芯管结构
气体净化芯管主要由圆柱段、圆锥段和液封腿组成，圆柱段边壁应均匀开有液相喷射孔。气相从进气口切向进人，形成强旋气流场，液相通过边壁小孔形成液相射流，两相在芯管内混合反应，实现气体净化。
气体净化芯管结构见图2。 HG/T 5997—2022
视图A 90°
180°
270°
2
标引序号和符号说明：
排气管； 2- 圆柱段；
1
喷孔； 4 圆锥段； 5 液封腿； 6- 进气口； a 进气口截面高度； b 进气口截面宽度； d 圆柱段内径； d; 排气管内径； d. 液封腿内径； H 总高； H, 圆柱段高度； H2 圆锥段高度； H: 液封腿高度； 1o
气相切向进气段长度；排气管插人深度；开口螺旋角度；
S a β 进气口内侧倾斜角度。
图2 2气体净化芯管结构图
5.3气体净化芯管规格及主要参数
气体净化芯管的规格及主要参数应符合表1的规定。
