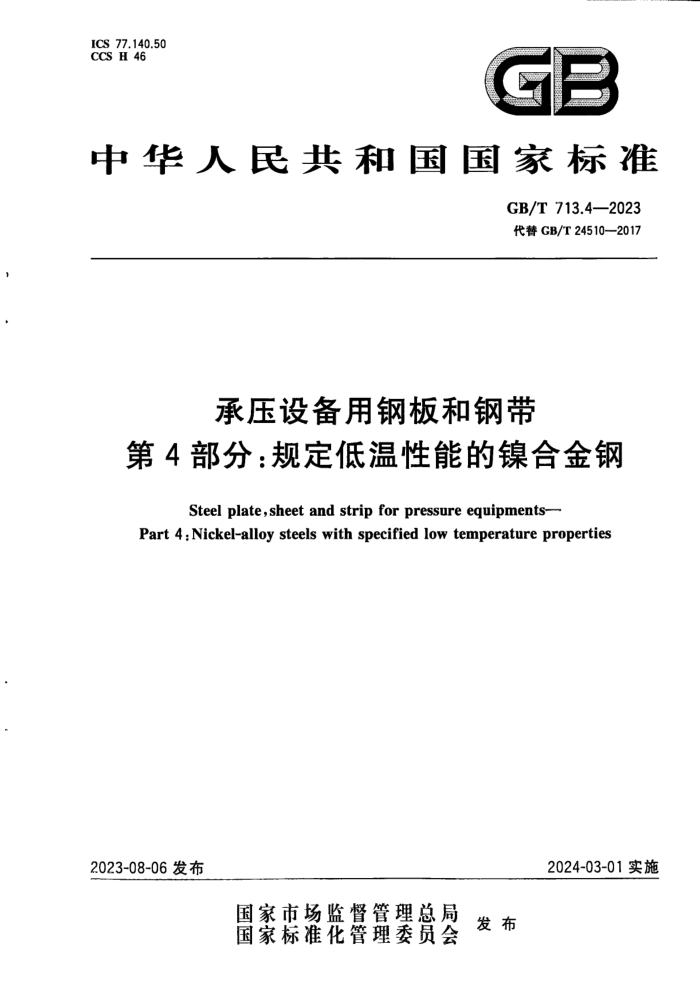

中华人民共和国国家标准
GB/T713.4—2023 代替GB/T24510—2017
承压设备用钢板和钢带
第4部分：规定低温性能的镍合金钢
Steel plate,sheet and strip for pressure equipments-
Part 4Nickel-alloy steels with specified low temperature properties
2023-08-06发布
2024-03-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 713.4—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T713《承压设备用钢板和钢带》的第4部分。GB/T713已经发布了以下部分：
第1部分：一般要求；第2部分：规定温度性能的非合金钢和合金钢；第3部分：规定低温性能的低合金钢；第4部分：规定低温性能的镍合金钢；第5部分：规定低温性能的高锰钢；第6部分：调质高强度钢；第7部分：不锈钢和耐热钢。
本文件代替GB/T24510一2017《低温压力容器用镍合金钢板》，与GB/T24510一2017相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了牌号表示方法（见第4章）； b）更改了订货内容（见第5章，GB/T24510--2017的第3章）， c) 更改了厚度允许偏差类型（见第6章，GB/T24510一2017的4.1）； d) 删除了1.5Ni钢牌号及其化学成分、力学性能等要求，增加了06Ni7DR钢牌号及其化学成分、
力学性能等要求（见7.1、7.4，GB/T24510一2017的5.1、5.4）； e) 更改了各牌号化学成分（见7.1，GB/T24510—2017的5.1）； f) 更改了钢板的制造方法（见7.2，GB/T24510一2017的5.2）； g) 更改了钢板的交货状态（见7.3，GB/T24510—2017的5.3）； h) 将上届服强度更改为下届服强度，并更改了力学性能指标和工艺性能要求（见7.4，
GB/T24510—2017的5.4)； i) 增加了钢板剩磁检验和表面处理规定（见7.7、10.4）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：鞍钢股份有限公司、南京钢铁股份有限公司、江苏省沙钢钢铁研究院有限公司、
舞阳钢铁有限责任公司、湖南华菱湘潭钢铁有限公司、冶金工业信息标准研究院、合肥通用机械研究院有限公司、中国石化工程建设有限公司、中石化广州工程有限公司。
本文件主要起草人：朱莹光、朴志民、张维旭、谢章龙、曲锦波、龙杰、周文浩、章小浒、王金光、张国信、 管吉春、张宏亮、席连云、李倩、陆春洁、庞辉勇、张计谋、杜林、陈凯力。
本文件所代替文件的历次版本发布情况为：
GB/T24510—2009,GB/T24510-2017。
I GB/T 713.4-2023
引言
承压设备包括锅炉、压力容器、气瓶和压力管道，这类设备广泛用于国民经济各个方面，其共同特点是涉及生产和生命安全，一旦发生事故危害性较大。制造承压设备的材料多种多样，钢材是实际工程中应用最广泛的材料。承压设备用钢是重大技术成套装备制造的关键原材料，是承压设备安全运行的基本保障。随着承压设备向大型化、高参数、结构多样性的方向发展的同时，其工作条件也越来越趋苛刻，因此对制造承压设备的材料提出了更加严格的要求，合理的选用材料对于设备的结构合理、安全、长期运行和降低成本是非常重要的。为了进一步规范承压设备用钢的技术要求，迫切需要制定统一的承压设备用钢板和钢带标准，以便在GB/T150.2《压力容器第2部分：材料》中引用。
GB/T713《承压设备用钢板和钢带》旨在规范锅炉、压力容器、LNG船、LPG船等承压设备用钢板和钢带的分类和牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书等，拟由八个部分构成。
——第1部分：一般要求。目的在于确定其他部分通用的要求，以便在其他部分中引用。 一第2部分：规定温度性能的非合金钢和合金钢。目的在于确定用于制造使用温度不低于
一20℃、承压设备用厚度不大于25.4mm的钢带及卷切钢板和厚度为3mm～250mm的单轧钢板的技术要求。 第3部分：规定低温性能的低合金钢。目的在于确定用于制造使用温度不低于一70℃、承压
-
设备用厚度为5mm~120mm的低合金钢板的技术要求。 一一第4部分：规定低温性能的镍合金钢。目的在于确定用于使用温度不低于一196℃、厚度不大
于150mm的规定低温性能的镍合金钢板的技术要求。 —第5部分：规定低温性能的高锰钢。目的在于确定用于使用温度不低于一196℃、厚度为
5mm~60mm的规定低温性能的高锰钢板的技术要求。 第6部分：调质高强度钢。目的在于确定用于厚度为10mm～80mm的承压设备用调质高强度钢板的技术要求。
一第7部分：不锈钢和耐热钢。目的在于确定用于宽度不小于600mm的承压设备用热轧不锈
钢和耐热钢钢板和钢带（含卷切钢板）以及冷轧不锈钢和耐热钢钢板和钢带（含卷切钢板）的技术要求。 一第8部分：同质和异质轧制复合钢板。目的在于确定用于采用轧制复合工艺生产的厚度大于 100mm的承压设备用钢板以及不锈钢为覆层、碳钢作基层的复合钢板的技术要求。 GB/T713.4—2023
承压设备用钢板和钢带
第4部分：规定低温性能的镍合金钢
1范围
:
本文件规定了承压设备用规定低温性能的镍合金钢板的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书及运输和贮存。
本文件适用于使用温度不低于一196℃、厚度不大于150mm的规定低温性能的镍合金钢板（以下简称钢板）。
-
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.25 钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.40 钢铁及合金 锯含量的测定 氟磺酚S分光光度法 GB/T223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金 锰含量的测定高碘酸钠（钾）分光光度法 GB/T223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.79 钢铁多元索含量的测定X-射线荧光光谱法（常规法） GB/T223.85 钢铁及合金 硫含量的测定感应炉燃烧后红外吸收法 GB/T 223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T 713.1 承压设备用钢板和钢带第1部分：一般要求 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GR/T 5313 厚度方向性能钢板 GB/T6803 铁素体钢的无塑性转变温度落锤试验方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素的测定电感耦合等离子体发射光谱法 NB/T47013.3承压设备无损检测第3部分：超声检测
.
1 GB/T713.4—2023
3术语和定义
GB/T713.1界定的术语和定义适用于本文件。
4牌号表示方法
钢的牌号由两位数字表示的平均碳含量、镍元素符号及平均含量、低温压力容器“低”和容”字的汉语拼音首字母“DR”组成。
示例：06Ni9DR。其中； 06 - 平均碳含量（以万分之几计）； Ni9 -- 平均镍含量为9%； DR . -“低”和“容”字的汉语拼音首字母。
5订货内容
钢板的订货内容应符合GB/T713.1的规定。
6尺寸、外形、重量
钢板的尺寸、外形、重量应符合GB/T713.1的规定。
7技术要求
7.1 牌号和化学成分 7.1.1 钢的牌号和化学成分（熔炼分析)应符合表1的规定。本文件与国外相关标准近似牌号对照见附录A。
表1牌号和化学成分
化学成分"（质量分数)/% P
牌号
c 不大于
s
Cr Cu Mo
Nb
Alt 不小于
L
Mn
Ni
Si
不大于
0.10~ 0.30~ 3.25~
0.005 0.25 0.35 0.12 0.05 0.08 0.015
08Ni3DR 0.10
0.35 0.80 3.75 0.015 0.10~ 0.30~ 4.75
0.015 0.005 0.25 0.35 0.10 0.05 0.08 0.015
07Ni5DR 0.10
0.35 0.80 5.25 0.05~ 0.30~ 6.50~
06Ni7DR 0.08
0.30 0.80 7.50 0.008 0.10~ 0.30~ 8.50~
0.003 0.50 0.35 0.30 0.01 0.03 0.015
06Ni9DR 0.08
0.008 0.003 0.25 0.35 0.10 0.01 0.08 0.015
0.35 0.80 10.00
。除06Ni7DR牌号外Cr+·Mo+Cu≤0.50%。 原度大于100mm时.C含量上限可到0.12%。 ：厚度大于50mm时，C含量上限可到0.12%。
2 GB/T 713.4—2023
7.1.2成品钢板的化学成分允许偏差应符合GB/T713.1的规定。 7.2制造方法
钢板的制造方法应符合GB/T713.1的规定。 7.3交货状态 7.3.108Ni3DR钢板以正火或正火十回火状态交货。经需方同意，可以采用淬火十回火状态交货。 7.3.207Ni5DR、06Ni7DR、06Ni9DR钢板以淬火十回火或淬火十淬火十回火状态交货。 7.4力学性能和工艺性能 7.4.1钢板的各项力学性能，工艺性能-般要求应符合GB/T713.1的规定。 7.4.2 钢板的力学性能和工艺性能应符合表2的规定。
表2钢板的力学和工艺性能
V型冲击试验
拉伸试验
180°弯曲试验
牌号 钢板公称厚度 下属服强度 抗抗强度 断后伸长率 温度
冲击吸收
b=2a
mm
A/%
c 能量KV/J
R./MPa ≥320 ≥300 ≥290 ≥370 ≥360 ≥350 >560 ≥550 ≥540 ≥660 ≥550 ≥540
R../MPa 490~620 480~610 470~600
6~60
D=3a
≥21
100 ≥60
08Ni3DR >60~100
>100~150
5~30 >30~50 >50~80 5~30 >30~50 >50~80 5~30 >30~50 >50~80
120
D=3a
530~700
≥20
07Ni5DR
680~820
D=3a
≥18
196 ≥80
06Ni7DR
≥18
196
D=3a
06Ni9DR
680~820
注：α为试样厚度;b为试样宽度；D为弯曲压头直径。 拉伸及冲击试验取横向试样。 b当服不明显时，可用Rp.2代替下届服强度。 。弯曲试验取横向试样。试样宽度为2倍板厚，并保证最小宽度不小于20mm。
7.4.306Ni7DR、06Ni9DR钢板冲击试样应测量侧膨胀值，侧膨胀值应不小于0.64mm。 7.5表面质量
钢板的表面质量应符合GB/T713.1的规定。
3 GB/T713.4—2023
7.6 6无损检测
钢板的超声检测按NB/T47013.3执行，合格级别不低于I级，有特殊要求时应在合同中注明。 7.7剩磁检测
06Ni7DR、06Ni9DR钢板出厂前对每张钢板用高斯计进行剩磁检测，剩磁测量位置由供需双方协商确定，剩磁值不应超过50X10-特斯拉（50高斯）。07Ni5DR剩磁检测由供需双方协商确定。 7.8 表面处理
06Ni7DR、06Ni9DR钢板热处理后应进行喷丸处理以去除钢板表面氧化铁皮。 7.9特殊要求 7.9.1 根据需方要求，经供需双方协商，钢板可进行落锤、厚度方向性能等检验。进行落锤试验时，在每炉最大厚度钢板上取一组两个试样，若该炉钢板最大厚度小于16mm，不进行落锤试验。 7.9.2根据需方要求，经供需双方协商，钢板也可进行其他项目的检验。
8 试验方法
8.1钢的化学成分试验一般按GB/T4336、GB/T20123、GB/T20125或通用的化学分析方法进行，仲裁时按GB/T223.5、GB/T223.9、GB/T223.12、GB/T223.18、GB/T223.23、GB/T223.25、 GB/T223.26、GB/T223.40、GB/T223.59、GB/T223.63、GB/T223.76、GB/T223.79、GB/T223.85、 GB/T223.86的规定进行。 8.2每批钢板的检验项目的试验方法应符合表3的规定。
表3 检验项目、取样数量、取样方法和试验方法
序号 1 2 3 4 5 6 7 8 9 10
检验项目化学成分拉伸试验冲击试验弯曲试验超声检测剩磁检测落锤试验
取样数量 1个/炉 1个/批 3个/批 1个/批逐张逐张 2个/炉 3个/批逐张逐张
试验方法见8.1 GB/T 228.1 GB/T 229 GB/T 232 NB/T 47013.3 合适的量具 GB/T 6803 GB/T 5313 合适的量具目视及测量
取样方法 GB/T 20066 GB/T 2975 GB/T 2975° GB/T 2975
一
GB/T 2975 GB/T 5313
Z向钢厚度方向断面收缩率
尺寸、外形表面质量
厚度大于25mm钢板的冲击试样的轴线尽可能靠近钢板序度的1/4处；厚度不大于25mm的钢板，冲击试样靠近轧制表面制取。
