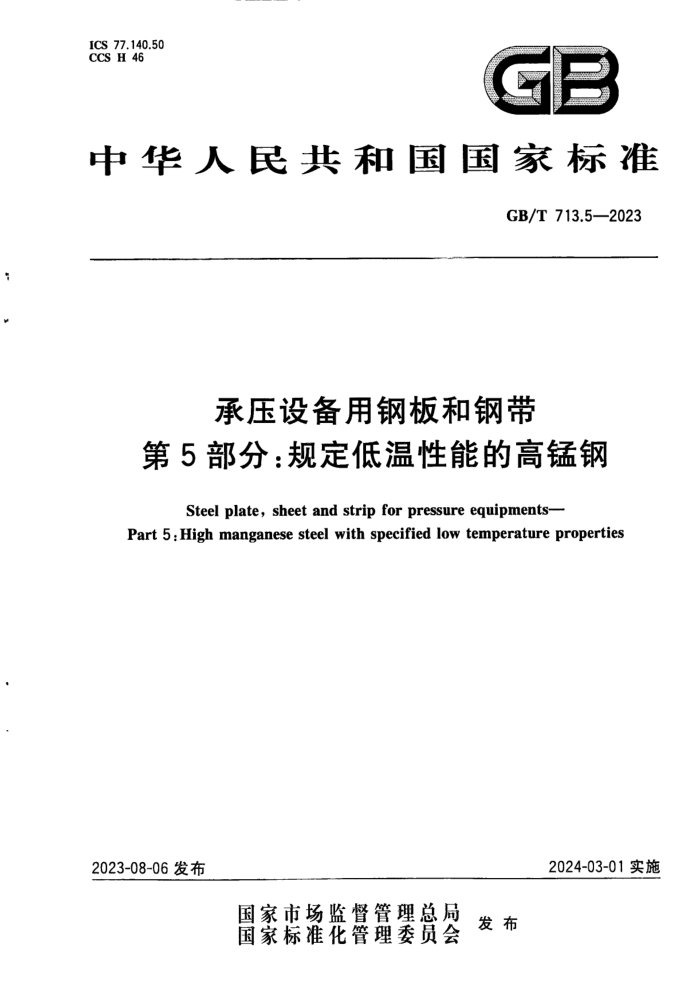

GB/T713.5—2023
承压设备用钢板和钢带
第5部分：规定低温性能的高锰钢
Steel plate, sheet and strip for pressure equipments-
Part 5:High manganese steel with specified low temperature properties
2024-03-01实施
2023-08-06发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T713.5—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T713《承压设备用钢板和钢带》的第5部分。GB/T713已经发布了以下部分：
第1部分：一般要求；第2部分：规定温度性能的非合金钢和合金钢；第3部分：规定低温性能的低合金钢；第4部分：规定低温性能的镍合金钢；第5部分：规定低温性能的高锰钢；第6部分：调质高强度钢；第7部分：不锈钢和耐热钢。
a
-
一
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标推化技术委员会（SAC/TC183)归口。 本文件起草单位：东北大学、南京钢铁股份有限公司、鞍钢股份有限公司、山西太钢不锈钢股份有限
公司、舞阳钢铁有限责任公司、湖南华菱湘潭钢铁有限公司、湖南华菱湃源钢铁有限公司、南阳汉冶特钢有限公司、华北理工大学、冶金工业信息标准研究院、合肥通用机械研究院有限公司、中石化广州工程有限公司、首钢集团有限公司、中国船级社大连分社。
本文件主要起草人：刘振宇、陈俊、孙超、朴志民、孟传峰、韦明、杨建华、梁亮、李忠波、张维旭、 张福成、章小浒、张国信、柴玉国、徐博文、曹光明、张维娜、孙梦寒、范益、严玲、张彦睿、莫德敏、周文浩、 刘宁、康文举、冯晓勇、秦丽晔、李成刚。
I GB/T713.5-2023
引言
承压设备包括锅炉、压力容器、气瓶和压力管道，这类设备广泛用于国民经济各个方面，其共同特点是涉及生产和生命安全，一且发生事故危害性较大。制造承压设备的材料多种多样，钢材是实际工程中应用最广泛的材料。承压设备用钢是重大技术成套装备制造的关键原材料，是承压设备安全运行的基本保障。随着承压设备向大型化、高参数、结构多样性的方向发展的同时，其工作条件也越来越趋苛刻，因此对制造承压设备的材料提出了更加严格的要求，合理的选用材料对于设备的结构合理、安全、长期运行和降低成本是非常重要的。为了进一步规范承压设备用钢的技术要求，迫切需要制定统一的承压设备用钢板和钢带标准，以便在GB/T150.2《压力容器第2部分：材料》中引用。
GB/T713《承压设备用钢板和钢带》旨在规范锅炉、压力容器、LNG船、LPG船等承压设备用钢板和钢带的分类和牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书等，拟由八个部分构成。
第1部分：一般要求。目的在于确定其他部分通用的要求，以便在其他部分中引用。 一第2部分：规定温度性能的非合金钢和合金钢。目的在于确定用于制造使用温度不低于
一20℃、承压设备用厚度不大于25.4mm的钢带及卷切钢板和厚度为3mm～250mm的单轧钢板的技术要求。 -第3部分：规定低温性能的低合金钢。目的在于确定用于制造使用温度不低于一70℃、承压
-
设备用厚度为5mm~120mm的低合金钢板的技术要求。 一第4部分：规定低温性能的镍合金钢。目的在于确定用于使用温度不低于一196℃、厚度不大
于150mm的规定低温性能的镍合金钢板的技术要求。 -一-第5部分：规定低温性能的高锰钢。目的在于确定用于使用温度不低于一196℃、厚度为
5mm~60mm的规定低温性能的高锰钢板的技术要求。 -第6部分：调质高强度钢。目的在于确定用于厚度为10mm～80mm的承压设备用调质高强
-
度钢板的技术要求。 -第7部分：不锈钢和耐热钢。目的在于确定用于宽度不小于600mm的承压设备用热轧不锈钢和耐热钢钢板和钢带（含卷切钢板）以及冷轧不锈钢和耐热钢钢板和钢带（含卷切钢板）的技术要求。
--·第8部分：同质和异质轧制复合钢板。目的在于确定用于采用轧制复合工艺生产的厚度大于
100mm的承压设备用钢板以及不锈钢为覆层、碳钢作基层的复合钢板的技术要求。
I GB/T713.5-2023
承压设备用钢板和钢带
第5部分：规定低温性能的高锰钢
1范围
^
本文件规定了承压设备用规定低温性能的高锰钢的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于使用温度不低于一196℃、厚度为5mm～60mm的规定低温性能的高锰钢板（以下简称钢板）。
.
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.17 钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.36 钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量 GB/T223.40 钢铁及合金铌含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金 磷含量的测定 磷钼蓝分光光度法和锦磷钼蓝分光光度法 GB/T223.63 钢铁及合金 锰含量的测定 高碘酸钠（钾）分光光度法 GB/T223.75 钢铁及合金 硼含量的测定甲醇蒸馏-姜黄索光度法 GB/T223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.85 钢铁及合金硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T 713.1 承压设备用钢板和钢带第1部分：一般要求 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素的测定电感耦合等离子体发射光谱法 NB/T47013.3 承压设备无损检测第3部分：超声检测
:
+
1 GB/T713.5—2023
3术语和定义
GB/T713.1界定的术语和定义适用于本文件。
4牌号表示方法
钢的牌号由届服强度的“届”字的汉语拼音首字母、规定最小屈服强度（规定塑性延伸强度）数值、代表高锰的“高”和“锰”字和低温容器的“低”和“容”字汉语拼音首字母三部分组成。
示例：Q400GMDR。其中： Q——届服强度的“属”字汉语拼音首字母： GM——“高锰”中”高”和"锰”字汉语拼音首字母， DR“低温容器”中“低”和“容”字汉语拼音首字母； 400——规定的最小届服强度，单位为兆帕(MPa)，为规定塑性延伸强度Rpo.2。
5订货内容
钢板的订货内容应符合GB/T713.1的规定。
6尺寸、外形、重量
钢板的尺寸、外形、重量应符合GB/T713.1的规定。
7技术要求
7.1牌号和化学成分 7.1.1 钢的牌号及化学成分（熔炼分析)应符合表1的规定。
表1化学成分
化学成分（质量分数)/% P
牌号
Si
c 0.35~ 0.10~ 22.5~ 0.55 0.50
Mn
s
Cu
N
C 3.00~ 0.30~
A
4.00 0.70 ≤0.0050 0.050 0 ≤
Q400GMDR
≤0.0200 ≤0.005 0
25.5
7.1.2为改善钢的性能，可添加表1之外的其他合金元素，如Ni、Mo、Nb、V、Ti、Al等，且Ni<1.0%、 Mo<0.30%、Nb十V十Ti<0.30%，Alt<0.10%，并在质量证明书中注明相应元素含量。当Ni≥0.30% 时，Cu可低于0.30%。 7.1.3成品钢板的化学成分允许偏差应符合GB/T713.1的规定。 7.2制造方法
钢板的制造方法应符合GB/T713.1的规定。
2 GB/T 713.5-2023
7.3交货状态
钢板以热机械轧制状态交货。 7.4力学性能和工艺性能 7.4.1钢板的力学性能和工艺性能一般要求应符合GB/T713.1的规定。 7.4.2钢板的力学性能和工艺性能应符合表2的规定。 7.4.3经供需双方协商，对于厚度大于36mm的钢板可在厚度1/2处增加一组冲击试样，夏比（V型缺口）冲击吸收能量由供需双方协商确定。
表2力学性能和工艺性能
横向夏比(V型缺口)冲击试验
横向室温拉伸试验
180°弯曲试验
规定塑性延伸强度 抗拉强度 断后伸长率 试验温度 吸收能量 侧膨胀值 b=2a
牌号
KVa/J LE/mm
Rpo.2 /MPa R./MPa A/% ≥400
/℃ -196
D=3a
≥0.53
Q400GMDR
≥60
800~950
≥35
注：D为弯曲压头直径，a为试样厚度，b为试样宽度，
7.5 表面质盘
钢板的表面质量应符合GB/T713.1的规定。 7.6无损检测
钢板的超声检验按NB/T47013.3执行，合格级别不应低于1级，如有特殊要求在合同中注明。
8试验方法
8.1钢的化学成分试验一般按GB/T4336、GB/T20123、GB/T20125或通用的化学分析方法进行，仲裁时应按GB/T223.5、GB/T223.9、GB/T223.11、GB/T223.17、GB/T223.18、GB/T223.23、 GB/T223.26、GB/T223.36、GB/T223.40、GB/T223.59、GB/T223.63、GB/T223.75、GB/T223.76、 GB/T223.85、GB/T223.86的规定进行。 8.2每批钢板检验项目的试验方法应符合表3的规定。
表3钢板的检验项目、取样数量、取样方法、取样方向及试验方法
取样方向
试验方法见8.1 GB/T 228.1 GB/T 232 GB/T 229 NB/T 47013.3
取样数量 1个/炉 1个/批 1个/批 3个/批见7.6
序号 1 2 3 N 3
取样方法 GB/T 20066 GB/T 2975 GB/T 2975 GB/T 2975
检验项目
化学成分（熔炼分析)
横向横向横向
拉伸试验弯曲试验冲击试验无损检测
3 GB/T 713.5—2023
表3 钢板的检验项目、取样数量、取样方法、取样方向及试验方法（续）检验项目
序号 6 7
取样数量逐张逐张
取样方法
取样方向
试验方法目视及测量
表面质量尺寸、外形
-
-
符合精度要求的适宜量具
9检验规则
9.1 检查和验收
钢板的检查和验收应有供方的质量检验部门进行。 9.2 组批
钢板应成批验收，每批由轧制张钢板组成。 9.3取样数量、取样方法及取样方向
每批钢板的取样数量、取样方法及取样方向应符合表3的规定。 9.4复验与判定规则
钢板的复验和判定规则应符合GB/T713.1的规定。 9.5数值修约
数值修约应符合GB/T713.1的规定。
10包装、标志及质量证明书
钢板的包装、标志及质量证明书应符合GB/T713.1的规定。
