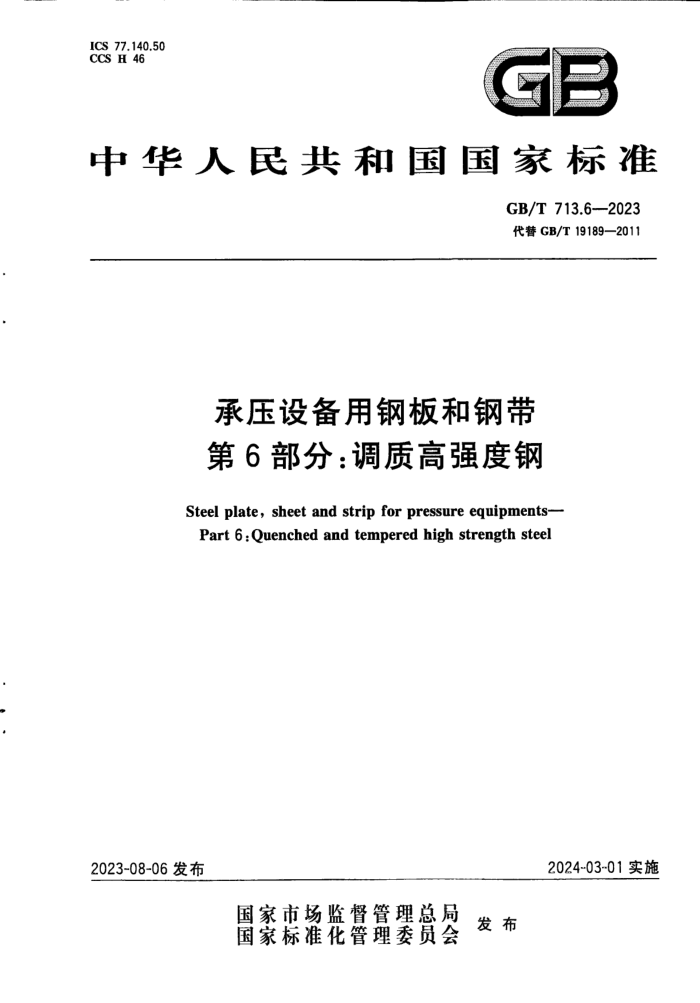

ICS 77.140.50 CCS H 46
GB
中华人民共和国国家标准
GB/T 713.6—2023 代替GB/T19189—2011
承压设备用钢板和钢带第6部分：调质高强度钢
Steel plate, sheet and strip for pressure equipments- Part 6:Quenched and tempered high strength steel
2024-03-01实施
2023-08-06发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T713.6—2023
前言
本文件按照GB/T1.1一2020《标准化工作工作导则 第1部分：标准化文件的结构和起草规则》的
规定起草。
本文件是GB/T713《承压设备用钢板和钢带》的第6部分。GB/T713已经发布了以下部分：
第1部分：一般要求；一第2部分：规定温度性能的非合金钢和合金钢；第3部分：规定低温性能的低合金钢； -第4部分：规定低温性能的镍合金钢；第5部分：规定低温性能的高锰钢； -第6部分：调质高强度钢；第7部分：不锈钢和耐热钢。
本文件代替GB/T19189—2011《压力容器用调质高强度钢板》，与GB/T19189—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）根据届服强度，对牌号进行重新命名（见第4章，GB/T19189一2011的第4章） b）增加了690MPa和800MPa级牌号（见表1、表2)； c) 更改了各牌号的P、S含量上限（见表1，GB/T19189一2011的表1）； d）增加了690MPa和800MPa级钢侧膨胀值要求（见表2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：武汉钢铁有限公司、冶金工业信息标准研究院、新余钢铁股份有限公司、湖南华菱
湘潭钢铁有限公司、南京钢铁股份有限公司、湖南华菱涟源钢铁有限公司、河北普阳钢铁有限公司、莱芜钢铁集团银山型钢有限公司、安阳钢铁集团有限责任公司、鞍钢股份有限公司、首钢集团有限公司、合肥通用机械研究院有限公司、宝武集团鄂城钢铁有限公司、中石化广州工程有限公司。
本文件主要起草人：刘文斌、李书瑞、张维旭、帅勇、杨建华、潘中德、梁亮、主中山、张佩、欧阳瑜、
朴志民、秦丽晔、章小浒、张国信、王宪军、陈晓红、田子健、董富军、罗登、王思聪、刘钊、左帅、麻衡、 孙斌、管吉春、邹扬、杨秀利、王志衡。
本文件所代替文件的历次版本发布情况为：
GB/T19189—2006,GB/T19189—2011。
I GB/T 713.62023
引言
承压设备包括锅炉、压力容器、气瓶和压力管道，这类设备广泛用于国民经济各个方面，其共同特点是涉及生产和生命安全，一且发生事故危害性较大。制造承压设备的材料多种多样，钢材是实际工程中应用最广泛的材料。承压设备用钢是重大技术成套装备制造的关键原材料，是承压设备安全运行的基本保障。随着承压设备向大型化、高参数、结构多样性的方向发展的同时，其工作条件也越来越趋荷刻，因此对制造承压设备的材料提出了更加严格的要求，合理的选用材料对于设备的结构合理、安全、长期运行和降低成本是非常重要的。为了进一步规范承压设备用钢的技术要求，迫切需要制定统一的承压设备用钢板和钢带标准，以便在GB/T150.2《压力容器第2部分：材料》中引用。
GB/T713《承压设备用钢板和钢带》旨在规范锅炉、压力容器、LNG船、LPG船等承压设备用钢板和钢带的分类和牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书等，拟由八个部分构成。
一一第1部分：一般要求。目的在于确定其他部分通用的要求，以便在其他部分中引用。 一第2部分：规定温度性能的非合金钢和合金钢。目的在于确定用于制造使用温度不低于
一20℃、承压设备用厚度不大于25.4mm的钢带及卷切钢板和厚度为3mm～250mm的单轧钢板的技术要求。
一 第3部分：规定低温性能的低合金钢。目的在于确定用于制造使用温度不低于一70℃、承压
设备用厚度为5mm~120mm的低合金钢板的技术要求。 一一第4部分：规定低温性能的镍合金钢。目的在于确定用于使用温度不低于一196℃、厚度不大
于150mm的规定低温性能的镍合金钢板的技术要求。 第5部分：规定低温性能的高锰钢。目的在于确定用于使用温度不低于一196℃、厚度为
5mm~60mm的规定低温性能的高锰钢板的技术要求。 第6部分：调质高强度钢。目的在于确定用于厚度为10mm～80mm的承压设备用调质高强度钢板的技术要求。 第7部分：不锈钢和耐热钢。目的在于确定用于宽度不小于600mm的承压设备用热轧不锈钢和耐热钢钢板和钢带（含卷切钢板）以及冷轧不锈钢和耐热钢钢板和钢带（含卷切钢板)的技术要求。
一第8部分：同质和异质轧制复合钢板。目的在于确定用于采用轧制复合工艺生产的厚度大于
100mm的承压设备用钢板以及不锈钢为覆层、碳钢作基层的复合钢板的技术要求。
I GB/T713.6—2023
承压设备用钢板和钢带第6部分：调质高强度钢
1范围
本文件规定了承压设备用调质高强度钢板的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、 试验方法、检验规则、包装、标志及质量证明书。
4
本文件适用于厚度为10mm～80mm的承压设备用调质高强度钢板（以下简称钢板）。
2规范性引用文件
下列文件中的内容通过本文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金钼含量的测定 硫鼠酸盐分光光度法 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金锰含量的测定高碘酸钠（钾)分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.78 钢铁及合金化学分析方法姜黄素直接光度法测定硼含量 GB/T223.79 钢铁多元素含量的测定 X-射线荧光光谱法（常规法） GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T232 金属材料 弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 713.1 承压设备用钢板和钢带第1部分：一般要求 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GR/T6803 铁素体钢的无塑性转变温度落锤试验方法 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20125 低合金钢多元素的测定电感耦合等离子体发射光谱法 NB/T 47013.3 承压设备无损检测第3部分：超声检测
1 GB/T713.6—2023
NB/T47013.7承压设备无损检测第7部分：目视检测
3术语和定义
GB/T713.1界定的术语和定义适用于本文件。
4牌号表示方法
钢的牌号用代表屈服强度“屈”的汉语拼音首字母“Q”、规定的最小屈服强度数值、压力容器“容”字的汉语拼音首字母“R”或低温压力容器“低容”的汉语拼音首字母“DR”、温度等级“L”等组成。
示例：Q490DRL1。其中： Q
屈服强度“屈”字的汉语拼音首位字母；
490- 规定屈服强度的下限值，单位为兆帕（MPa)； DR - 低温压力容器“低容”的汉语拼音首字母，
温度等级，LI代表一40℃要求，L2代表一50C要求：
L 对于大线能量焊接要求的钢，则在上述规定的牌号后加上代表大线能量焊接“焊"字的英文单词“Weld”首位字母
"W"，如：Q490RW.
5订货内容
钢板的订货内容应符合GB/T713.1的规定。
6尺寸、外形、重量
钢板的尺寸、外形、重量应符合GB/T713.1的规定。
7技术要求
7.1牌号与化学成分 7.1.1钢的牌号和化学成分（熔炼分析）应符合表1的规定。本文件与国外相关标准近似牌号对照见附录A。
表1化学成分
化学成分（质量分数)/%
牌号 c
P S Cu N < ≤
Cr
≤ Mo Nb
B Pcm
7 N
Ni
Si Mn
V
≤ 0.21
<
7
0.02~ 0.06 Io.02~ 0.06 0.02~ 0.06 0.02~ 0.06
≤0.40 0.20~ 0.50 0.30~ 0.60 10.15~ 0.40
0.30
0.008
Q490R
; 0.008
0.22
Q490DRL1 0.09
1≤0.30 0.30
0.15~1.20~ 0.40: 1.60
0.03 0.0020
0.015
0.25
0.05
0.22 0.25
"≤0.30 -* ≤0.30 I
Q490DRL2
0.005
Q490RW 0.15 2
0.008 GB/T713.6—2023
表1化学成分（续）
化学成分（质最分数)/%
牌号 C
Nb
< V Ti
Pcm <
Cr ≤
6
Cu
P
S ≤ ≤
Mo
Ni ≤0.40
Si Mn
≤
< 0.015 0.008
Q580R Q580DR
0.10~ 0.30
0.02~ 0.06
0.15~ 1.20 0.40 1.60 0.015 0.005
0.030.0020 0.25
0.25 0.30~ 0.50
0.05
0.10
0.60 0.30~ 1.00 0.50~ 1.35
0.02~ 0.06 0.02~ 0.06
0.015
Q690R
0.20~ 0.,80
0.15~ 1.00~ 0.40 1.60
0.030.0020 0.30
0.06
0.80
0.13
0.005 0.25
Q690DR
0.012
7.1.2 成品钢板的化学成分允许偏差应符合GB/T713.1的规定。 7.1.3 钢的熔炼分析的焊接冷裂纹敏感指数(Pcm)应符合表1的规定。 7.2制造方法
钢板的制造方法应符合GB/T713.1的规定，并经真空处理。 7.3交货状态
钢板应以淬火加回火的调质热处理状态交货，其中回火温度不低于600℃。 7.4力学和工艺性能 7.4.1钢板的力学性能和工艺性能一般要求应满足GB/T713.1的规定 7.4.2钢板的力学和工艺性能应符合表2的规定。 7.4.3根据需方要求，经供需双方协商，对厚度大于36mm的钢板可在厚度1/2处增加一组冲击试样，冲击吸收能量指标由供需双方协商。
表2力学和工艺性能
180°弯
拉伸试验
冲击试验
牌号 钢板厚度/
下屈服强度 抗拉强度 断后伸长率 温度/ 冲击吸收能量 侧胀值 曲试验
mm
KVz/J LE/mm b=2a
Re./MPa Rm/MPa A/%
℃ 20 40 -50 20 - · 20 -50 -20 40
Q490R 10~60 Q490DRL1 10~60
≥17
Q490DRL2 10~60 ≥490 Q490RW 10~60 Q580R 10~60 Q580DR 10~50
610~730
D=3a
≥80
≥0.64
>16
690~820
>580
Q690R Q690DR
10~80 10~80
≥0.64
800~920
≥16
≥690
注：D为弯曲压头直径；b为试样宽度：a为试样厚度，当屈服现象不明显时，采用规定塑性延伸强度Rp.2。
5 GB/T 713.6—2023
7.4.4根据需方要求，厚度大于36mm钢板可以进行落锤试验，落锤试验方法应按GB/T6803的规定执行，取样数量、试样位置在合同中注明。落锤试验合格指标由双方协商确定。 7.5吴 表面质盘
钢板的表面质量应符合GB/T713.1的规定。
7.6 6无损检测
钢板的超声检测按NB/T47013.3执行，合格级别不应低于I级，如有特殊要求在合同中注明。
7.7特殊要求
经供需双方协商，并在合同中注明，可对钢板提出其他特殊要求。
试验方法
8
8.1钢的化学成分试验一般按GB/T4336、GB/T20123、GB/T20125或通用的化学分析方法进行，仲裁时应按GB/T223.3、GB/T223.11、GB/T223.14、GB/T223.17、GB/T223.18、GB/T223.23、 GB/T223.26、GB/T223.40、GB/T223.60、GB/T223.63、GB/T223.68、GB/T223.69、GB/T223.78、 GB/T223.79的规定进行。 8.2每批钢板的检验项目的试验方法应符合表3的规定。
表3检验项目、取样数量、取样方法、取样方向及试验方法
序号 检验项目 取样数量 取样方法 取样方向 1
试验方法见8.1 GB/T 228.1 GB/T 229 GB/T 232 GB/T 6803 NB/T 47013.3
化学分析拉伸试验" 冲击试验* 冷弯试验落锤试验超声检测尺寸、外形表面
1个/炉 GB/T20066
GB/T 2975 GB/T 2975
2
横向横向横向
1个/批 3个/批 1个/批 GB/T 2975
U 4
5 6 7 8
GB/T 6803
逐张逐张逐张
符合精度要求的适宜量具
NB/T 47013.7
：拉伸、冲击、冷弯试样应取自同一块试料。试料应取自钢板宽度的1/4处。当热处理后钢板长度不大于15m 时，在钢板的一端切取试料；当热处理后钢板长度大于15m时，在钢板的两端各切取·一块试料，每块试料均应加.工一套试样(1个拉伸、3个冲击和1个冷弯）。允许采用剪切或火焰切割方法切取试料，但试料的尺寸应保证试样能避开因剪切或火焰切制造成的加工硬化区或热影响区。
9检验规则
9.1钢板的检验由供方质量检验部门进行。
4
