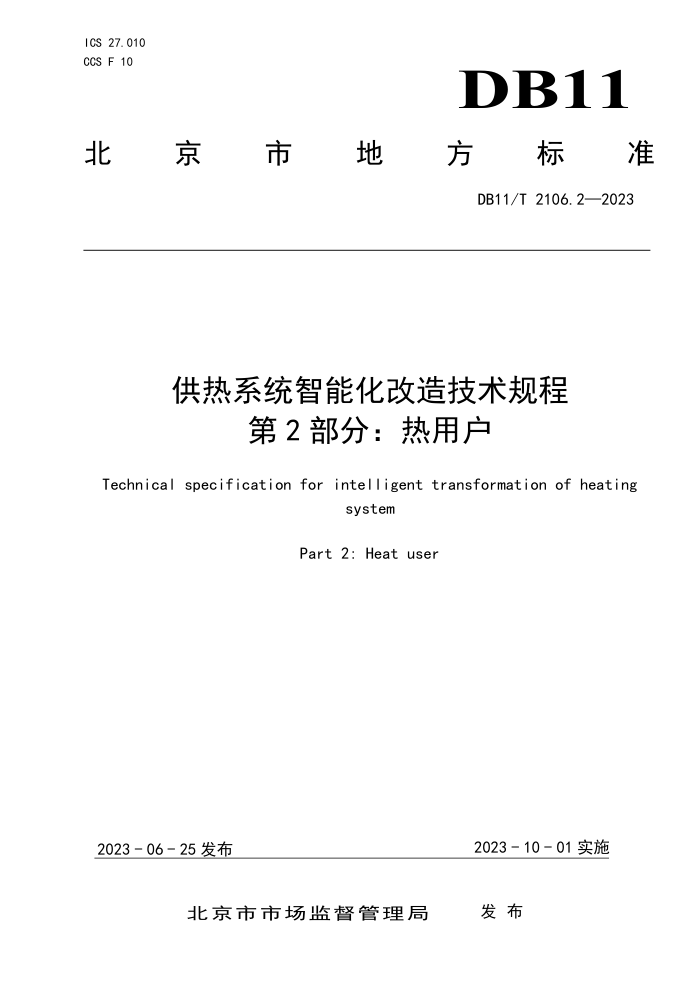

ICS 27.010 CCS F 10
DB1
北京市地 方 标准
DB11/T 2106.2—2023
供热系统智能化改造技术规程
第2部分：热用户
Technical specification for intelligent transformation of heating
system
Part 2: Heat user
2023-10-01实施
2023-06-25发布
发布
北京市市场监督管理局 DB11/T 2106.2—2023
目 次
前言. 1范围.. 2规范性引用文件 3术语和定义. 4基本规定. 5踏勘及评估.. 5.1踏勘.... 5.2评估.... 6改造技术要求... 6.1一般规定.. 6.2技术要求. 6.3主要设备技术要求. 7施工与调试... 7.1一般规定 7.2施工. 7.3调试.. 8运行与维护.. 8.1运行... 8.2维护... 参考文献..
TT
Y
Y
L DB11/T 2106.2—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由北京市城市管理委员会提出并归口。 本文件由北京市城市管理委员会组织实施。 本文件起草单位：北京市煤气热力工程设计院有限公司、北京市热力集团有限责任公司、北京市热
力工程设计有限责任公司、北京华热科技发展有限公司、北京金房暖通节能技术股份有限公司、北京热力智能控制技术有限责任公司、北京市供热协会、北京北燃绿谷供热科技发展有限公司。
本文件主要起草人：刘红林、范昕、马德钦、姬忠良、石英、孙健、郭卫国、张哲肠、王子涵、方筝、王斌、张迪、高慧、李淼、张焕武、白舰、冯平艳、李利、李虎
II DB11/T 2106.2—2023
供热系统智能化改造技术规程第2部分：热用户
1范围
本文件规定了热用户供热系统智能化改造项目现场踏勘及评估、改造技术要求、施工与调试、运行与维护的技术要求。
本文件适用于既有热用户供热系统智能化改造项目，包含了热力入口至用户的供热系统智能化改造，新建项目可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T32224热量表 GB50093自动化仪表工程施工及质量验收规范 GB50168电气装置安装工程电缆线路施工及验收标准 GB50242建筑给水排水及采暖工程施工质量验收规范 GB50254电气装置安装工程低压电器施工及验收规范 GB50303建筑电气工程施工质量验收规范 GB50311综合布线系统工程设计规范 GB50462数据中心基础设施施工及验收规范 CJJ88城镇供热系统运行维护技术规程 JGJ173供热计量技术规程 DB11/T986居住建筑供热计量技术要求 DB11/1066供热计量设计技术规程 DB11/T2035供暖民用建筑室温无线采集系统技术要求 DB11/T2107供热系统智能化数据采集及通信规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
供热系统智能化heatingsystemintellectualization 利用人工智能、云计算、大数据、仿真系统及物联网和地理信息系统等技术进行供热系统一热源、
热网、热力站、热用户的生产和调度运行一体化管理，对系统内重要设施设备和运行参数实时监控，最终实现按需供热和精准供热。 3. 2
智能监控平台intelligentsupervisoryplatform 按一定应用目的和规则，对供热数据进行采集、存储、清理、分析、挖掘、预测、检索、显示，实
现优化供热系统“热源-热网-热力站-热用户”的运行、生产与安全管理、用户服务等功能的上位监控系统。 3. 3
1 DB11/T 2106.2—2023
热用户供热系统heatuserheatingsystem 居住建筑、公共建筑中楼栋或单元热力入口装置（含）至用户未端散热装置的供热系统
3.4
典型用户typicaluser 居住建筑同一栋楼内同一供热分区的顶层户、底层户、边户、中间户等可以代表供热室温情况的用
户。 3.5
户用物联网智能阀householdloTsmartvalve 装在用户入口，通过远程通信将回水温度等数据上传，实现户间平衡且具备与室温采集装置通信、
根据室温调节实现用户自主精准调控的电动阀门。 3. 6
单元物联网智能阀buildingunitloTsmartvalve 装在楼栋或单元热力入口，通过远程通信将温度、压力等数据上传，实现楼栋间、单元间平衡的电
动阀门。 3.7
边缘计算器edgecomputingmachine 靠近用户终端侧实现数据采集、存储、运算、分析等功能且可实现用户终端设备控制的装置。
4基本规定
4.1热用户供热系统智能化改造应按现场踏勘评估、设计、施工验收、运行维护的流程进行。 4.2热用户相关智能软件应具有可拓展性及可升级性。 4.3热用户物联网设备应实现与供热系统智能监控平台、边缘计算器通信。 4.4热用户供热系统智能化改造应确保系统网络的安全性、可靠性。 4.5室温采集装置执行DB11/T2035的相关要求，数据采集及通信执行DB11/T2107的相关要求。 4.6既有居住建筑应在能耗达到二步节能（在1980年居住建筑供暖能耗基准值基础上节能50%）及以上水平、公共建筑应达到节能建筑基础上开展供热系统智能化改造
5踏勘及评估
5.1踏勘 5.1.1设计单位应根据建设单位提供的技术资料、意见及现场资料对既有热用户供热系统进行现场踏勘和分析。 5.1.2踏勘应包含以下项目：
a) 热用户供热系统的相关设计、竣工图纸： b) 建筑面积、产权所属单位、运行管理方式； c) 热用户供热系统的投入运行时间； d) 阀门、监测仪器仪表等设备的配置情况： e) 供暖系统形式，户内散热设备类型； f) 供热计量方式、供热量结算点设置及热量表类型、型号、生产厂家、通信方式、供电方式、投
入运行时间； g) 热用户供热系统水平、垂直热力失调情况、室温情况； h) 设备安装空间、电源条件、通信条件和环境状况；
