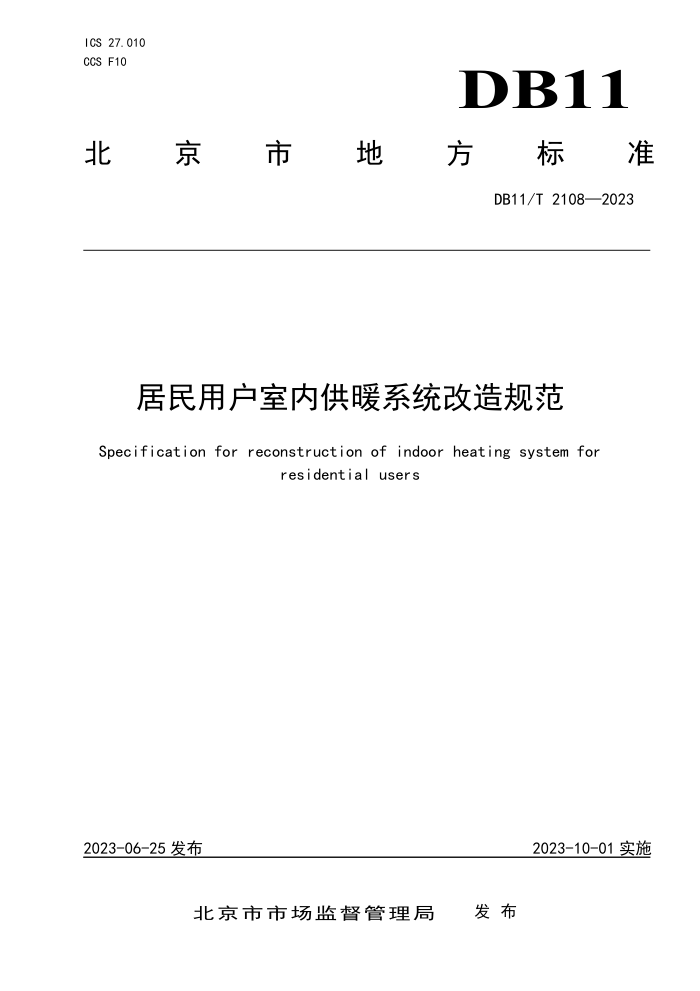

ICS 27.010 CCS F10
DB1
北銀京銀市銀地 方 标准
DB11/T2108—2023
居民用户室内供暖系统改造规范
Specification for reconstruction of indoor heating system for
residential users
2023-10-01实施
2023-06-25发布
发布
北京市市场监督管理局 DB11/T 2108—2023
目 次
前居民用户室内供暖系统改造规范， 1范围 2规范性引用文件 3术语和定义 4基本要求. 5设计.. 6施工 7工程验收. 附录 A （资料性） 室内供暖设施范围划分，附 录 B （资料性） 常用散热器片数与对应供暖面积参照附 录 C （资料性） 改造信息确认表，参 考 文 献
II
2
b
8
11 13 DB11/T 21082023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规则起
草。
本文件由北京市城市管理委员会提出并归口。 本文件由北京市城市管理委员会组织实施。 本文件起草单位：北京市热力集团有限责任公司、北京市热力工程设计有限责任公司、北京金房暖
通节能技术股份有限公司、北京市建筑设计研究院有限公司、北京建筑大学、建科环能科技有限公司、 北京华远意通热力科技股份有限公司、北京昌华勘察设计有限公司、中国建筑金属结构协会采暖散热器委员会、北京丰亿安装工程有限公司。
本文件主要起草人：常增军、李仲博、张瑞娟、张永康、石英、曹健、孙鹏、董乐意、张迪、贺克瑾、胡文举、李爱松、丁琦、王庆丰、乔然、刘雅斌、刘宁、王旭、田欣、程开、娄磊、武楷洋、郭帅、 王茜、陈讲运、吴辉敏、晓梭、史胡彪、贾萌、梅传颂、赵青。
II DB11/T 2108—2023
居民用户室内供暖系统改造规范
1范围
本文件规定了居民用户室内供暖系统改造的基本要求以及设计、施工和工程验收等要求。 本文件适用于集中供暖系统居民用户室内自用供暖设施的改造。
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50242建筑给水排水及采暖工程施工质量验收规范 GB50411建筑节能工程施工质量验收标准 DB11/T806地面辐射供暖技术规范
3术语和定义
3. 1
室内供暖系统indoorheatingsystem 由居民用户室内的供暖管道及配件、散热设备等组成的系统，包括散热器供暖系统、热水地面辐射
供暖系统（简称地暖系统）等。 3. 2
室内自用供暖设施indoorself-useheatingfacilities 安装在居民用户室内，且由居民自用的供暖设施。 注：范围划分见附录A。
3. 3
室内共用供暖设施indoorsharedheatingfacilities 安装在居民用户室内的公共供暖设施。 注：范围划分见附录A。
3. 4
散热设备radiationequipment 向用户房间散热的供暖装置，包括散热器、热水地面辐射加热盘管等形式。
3. 5
单管供暖系统one-pipeheatingsystem
1 DB11/T21082023
室内供暖设备之间采用串联连接的系统，分为单管顺序式供暖系统和单管跨越式供暖系统。
3. 6
单管跨越式供暖系统one-pipecircuitcross-overheatingsystem 每组立管或水平管中的热媒不全部逐一流经每组散热设备而有一部分分流的单管供暖系统，分为垂
直单管跨越式供暖系统和水平单管跨越式供暖系统。 3. 7
双管供暖系统two-pipeheatingsystem 各组室内供暖设备之间均采用并联连接的系统，
3. 8
管道配件pipefittings 管道与管道或管道与设备连接用的各种零配件的统称。
4基本要求
4.1用户在改造前，应与供热单位取得联系，并说明改造原因、散热设备类型及材质、改造范围及内容等信息，经供热单位确认后方可实施。供热单位应向用户提供改造指导建议。 4.2改造宜委托专业单位进行设计、施工。 4.3改造应优先选用节能技术和产品。不应使用下列明令禁止和淘汰的设备、产品和材料：
a) 冷镀锌钢管、非镀锌钢管（新建民用建筑工程室内管径DN≤100mm的供暖系统）； b) 内腔粘砂灰铸铁散热器； c) 圆翼型、长翼型、813型灰铸铁散热器； d) 热水供暖用内螺纹铸铁阀门； e) 记忆合金原理的恒温控制阀； f)）其他明令禁止和淘汰的设备、产品和材料
4.4用户室内设置放气、关断和调节阀门等共用阀门及配件，具备移位条件的，改造时宜由供热单位将其移至室外或室内便于操作的位置 4.5供暖系统改造宜在供暖系统灌水、试压前完成。 4.6用户改造不应发生下列情况：
a) 拆改室内共用供暖设施，自行操作、安装、拆除共用供暖阀门； b) 改变原有室内散热设备形式，如将散热器改为热水地面辐射等： 2
在室内供暖热水系统增设加压水泵； d) 在室内供暖热水系统增设换热、泄水、放水或取水设施： e) 装饰装修房屋影响供热效果或者妨碍对供暖设施进行正常维护； f 其它损坏供暖设施的行为，
4.7未经供热单位确认，用户改造不应发生下列情况：
a) 扩大供暖面积，在阳台、阁楼、LOFT加层、顶层平台、一层外扩等位置增加散热设备； b) 更改管道走向或管径、明管改为暗管等影响供暖系统的正常运行或者妨碍对供暖设施进行正常
维护。
5设计 2
