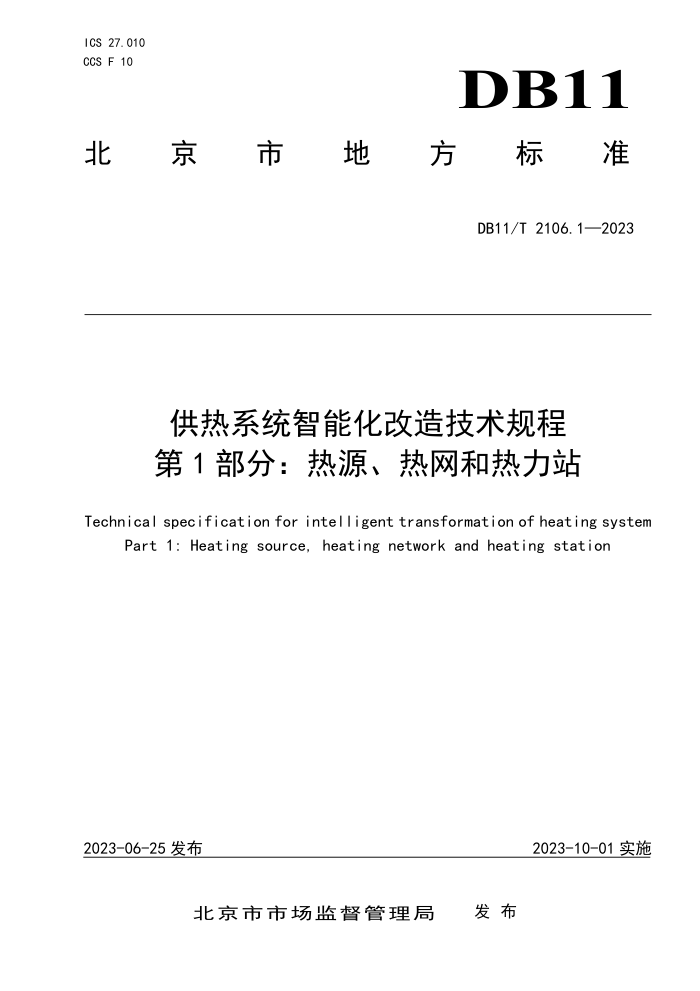

ICS 27.010 CCS F 10
DB11
北華京市東地 電方标准
DB11/T2106.1—2023
供热系统智能化改造技术规程第1部分：热源、热网和热力站
Technical specification for intelligent transformation of heating system
Part 1:Heating source,heating networkandheating station
2023-10-01实施
2023-06-25发布
发布
北京市市场监督管理局 DB11/T 2106.1—2023
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4基本规定， 5现场踏勘及评估. 6热源智能化改造. 7热网智能化改造. 8热力站智能化改造. 9源网站户协同. 10施工与运行维护要求参考文献
H
2
6
10 DB11/T 2106.1—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规则起
草。
本文件由北京市城市管理委员会提出并归口。 本文件由北京市城市管理委员会组织实施。 本文件起草单位：北京市热力集团有限责任公司、北京市热力工程设计有限责任公司、北京华热科
技发展有限公司、北京热力智能控制技术有限责任公司、北京市煤气热力工程设计院有限公司、北京北燃绿谷供热科技发展有限公司、北京市供热协会、北京优奈特能源工程技术有限公司。
本文件主要起草人：孙鹏、尹波、朱彦飞、石英、高慧、常增军、马德钦、李仲博、李淼、李虎、 白舰、梅传颂、林莉、张瑞娟、陈旭、范昕、姬忠良、刘红林、孙健、郭卫国、丁琦、张迪、张焕武、 肖威、高逾。
II DB11/T 2106. 1—2023
供热系统智能化改造技术规程第1部分：热源、热网和热力站
1范围
本文件规定了热源、热网和热力站现场踏勘及评估、智能化改造、源网站户协同、施工与运行维护的要求。
本文件适用于既有供热系统中热源、热网和热力站的智能化改造项目，新建供热项目可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208外壳防护等级（IP代码） GB/T14394计算机软件可靠性和可维护性管理 GB/T16260软件工程产品质量 GB/T22239信息安全技术网络安全等级保护基本要求 GB50093自动化仪表工程施工及质量验收规范 GB50168电气装置安装工程电缆线路施工及验收标准 GB50242建筑给水排水及采暖工程施工质量验收规范 GB50254电气装置安装工程低压电器施工及验收规范 GB50273锅炉安装工程施工及验收规范 GB50303建筑电气工程施工质量验收规范 GB50311综合布线系统工程设计规范 CJJ28城镇供热管网工程施工及验收规范 CJJ88城镇供热系统运行维护技术规程 DB11/T1009供热系统节能改造技术规程 DB11/T1066供热计量设计技术规程 DB11/T1477供热管网改造技术规程 DB11/T2107供热系统数据采集及通信规范 DB11/T2106.2供热系统智能化改造技术规程第2部分：热用户
3术语和定义 DB11/T 2106.1—2023
下列术语和定义适用于本文件。
3. 1
供热系统智能化heatingsystemintellectualization 利用人工智能、云计算、大数据、仿真系统及物联网和地理信息系统等技术进行供热系统一热源、
热网、热力站、热用户的生产和调度运行一体化管理，对系统内重要设施设备和运行参数实时监控，最终实现按需供热和精准供热。 3. 2
在线水力计算on-linehydrauliccalculation 通过自动获取方式取得动态数据并可实时给出结果的水力计算方式
3. 3
智能监控平台intelligentsupervisoryplatform 按一定应用目的和规则，对供热数据进行采集、存储、清理、分析、挖掘、预测、检索、显示，实
现优化供热系统热源-热网-热力站-热用户"的运行、生产与安全管理、用户服务等功能的上位监控系统。 3. 4
智能设备intelligentdevice 用于物理感知、数据采集、数据通信、数据处理和驱动执行，满足供热系统智能化的“感、传、存、
算、用”需求的设备。
4基本规定
4.1供热系统智能化改造，应按现场踏勘评估、设计、施工与运行维护的流程进行。 4.2热源、热网和热力站使用的各类智能设备的防护等级应符合GB/T4208的有关规定。 4.3智能设备应采用标准化的通信协议、接口及结构，满足系统集成功能。 4.4智能设备宜满足下列技术要求：
a）支持对自身设备的状态评价、故障诊断和维护建议等功能； b）具备掉线重连、报警复位等功能性故障自愈功能； c）支持在线调试。
4.5具有控制功能的智能设备，应满足下列控制要求：
a）具备对不同工况的自适应控制功能； b）支持远程控制方式及本地操作模式
4.6供热系统智能化改造应使用智能监控平台。
5现场踏勘及评估
5.1一般规定 2
