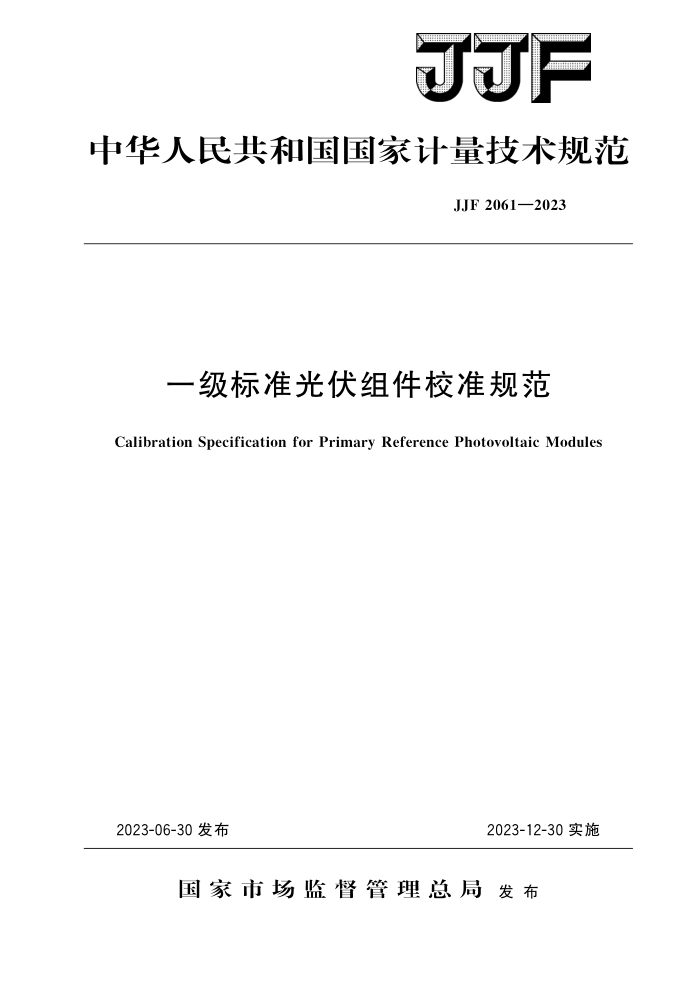

JJF
中华人民共和国国家计量技术规范
JJF 2061—2023
一级标准光伏组件校准规范
Calibration Specification for Primary Reference Photovoltaic Modules
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJF2061—2023
一级标准光伏组件校准规范 Calibration Specification for Primary Reference
JJF 2061—2023
Photovoltaic Modules
归口单位：全国光伏专用计量器具计量技术委员会主要起草单位：中国计量科学研究院
天合光能股份有限公司
参加起草单位：中国信息通信研究院
国家太阳能光伏产品质量监督检验中心
常州合创检测技术有限公司
本规范委托全国光伏专用计量器具计量技术委员会负责解释 JJF2061—2023
本规范主要起草人：
张俊超 （中国计量科学研究院）
熊利民（中国计量科学研究院）闫萍（天合光能股份有限公司
参加起草人：
孟海凤（中国计量科学研究院）刘丁璞（中国信息通信研究院）宋昊（国家太阳能光伏产品质量监督检验中心）高传楼（常州合创检测技术有限公司） JJF2061—2023
目
录
引言
(Ⅱ) (1) (1 ) (1) (2) (2) (2) (2 ) (2) (3) (3) (3) (3) (4) (4) (5) (6) (8) (17)
范围· 2 引用文件· 3 术语和定义·
1
概述 5 计量特性. 6 校准条件. 6.1环境条件 6.2 测量标准及其他设备
4
校准项目和校准方法 7. 1 校准项目 7. 2 校准前检查· 7. 3 光电性能校准. 8 校准结果表达
7
复校时间间隔· 附录A 校准结果内页推荐格式附录B 校准原始记录内页推荐格式附录 C 校准结果不确定度评定示例附录 D 标准光伏器件量值传递链示意图
9 JJF2061—2023
引
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制，并按照
JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度。
本规范为首次发布。
Ⅱ JF2061—2023
级标准光伏组件校准规范
：
1范围
本规范适用于基于太阳模拟光源的标准测试条件下，一级标准光伏组件的光电性能
校准。其他测试条件下一级标准光伏组件的光电性能校准可参照执行。
2引用文件
本规范引用了下列文件： GB/T2297一1989太阳光伏能源系统术语 IEC60891光伏器件实测I-V特性的温度和辐照度校正方法（Photovoltaicde
vices-Procedures for temperature and irradiance corrections to measured I-V characteris tics)
IEC60904-1光伏器件第1部分：光伏电流-电压特性的测量（Photovoltaicde vices-Part l: Measurement of photovoltaic current-voltage characteristics)
IEC6o904-2光伏器件第2部分：标准光伏器件的要求（Photovoltaicdevices- Part 2: Requirements for reference solar devices)
IEC60904-4光伏器件第4部分：标准光伏器件溯源链建立程序 (Photovoltaicdevices-Part4:Photovoltaicreferencedevices-Proceduresfor establishingcalibrationtraceability)
IEC60904-7光伏器件第7部分：光伏器件测量中光谱失配修正的计算（Pho tovoltaic devicesPart 7:Computation of the spectral mismatch correction for measure- ments of photovoltaic devices)
IEC6o9o4-9光伏器件第9部分：太阳模拟器性能分级（Photovoltaicdevices- Part 9: Classification of solar simulator characteristics)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
以下术语和定义适用于本规范。 3.1标准太阳电池referencesolarcell
用规定的标定方法标定过的太阳电池，其标准测试条件下的短路电流（标定值/CV 值）用作测量光源的辐照度。
注：参照IEC60904-4等级定义（见附录D)，本规范中标准太阳电池对应于量值传递链中“ 级标准”等级。 3.2一级标准光伏组件primaryreferencephotovoltaicmodule
以一级标准光伏器件（通常为标准太阳电池）为标准器校准的光伏组件。
1 JJF2061—2023
合IEC60904-9：2020中所规定的A十A十A十级要求，即与标准光谱辐照度相对分布的光谱失配偏差不大于土12.5%；光源辐照度不均匀度不大于土1%；光源辐照度短期不稳定度不大于士0.25%；光源辐照度长期不稳定度不大于士1%。 6.2.3I-V曲线测试仪：用于采集太阳模拟器的辐照条件下标准光伏组件所产生的电信号，电流、电压测量最大允许误差士0.2%。 6.2.4测温仪：用于测量一级标准光伏组件温度，可选用接触式测温仪或者红外测温仪，测量范围涵盖（20～30）℃，测量不确定度优于1℃（k=2）。
7校准项目和校准方法
7.1校准项目
本规范校准项目为：STC下的短路电流、开路电压和最大功率。
7.2校准前检查 7.2.1检查被校准光伏组件的外观状况，清洁程度，有无裂纹、斑点、气泡和划痕等影响校准的缺陷。 7.2.2采用电致发光原理即EL测试方法，检查光伏组件中电池片是否存在肉眼无法观察的隐裂、虚焊、断栅等缺陷。 7.3光电性能校准 7.3.1当标准太阳电池和被校准一级标准光伏组件的光谱失配因子大于0.5%，应参照IEC60904-7对标准太阳电池CV值进行光谱失配修正，将修正后的CV值作为 1000W/m辐照度校准的依据。光谱失配修正因子计算方法如下：
[A" E rer (α)Srer(a)da × E sure(^)Stesr(α)da Eref(a)Stest(a)daX/Esouree(α)Sref(a)d)
(1)
MMF=
式中： MMF Stest S ref E source 太阳模拟光源光谱辐照度分布； E ref
光谱失配修正因子；被校准光伏组件光谱响应度；标准太阳电池光谱响应度；
AM1.5G标准太阳光谱辐照度分布。
注：积分波长范围的选取需涵盖被校准光伏组件和标准太阳电池的光谱响应波段。 7.3.2将被校准光伏组件置于测试面内，保证光伏组件与标准太阳电池平行共面，共面度偏差小于1cm，平行度偏差小于1°，并连接测试引线。 7.3.3开启并调节控温装置，恒温被校准光伏组件2h以上：保证光伏组件各区域温差控制在1.0℃范围内，并且平均温度维持在（25.0士1.0）℃。 7.3.4开启电子负载箱和采集软件，分别以正扫（Isc-V.）和反扫（V.c-Is）方式测量光伏组件输出I-V数据，同时测量被校准光伏组件温度和测试面内辐照度，依据 IEC60891所述方法对测得I-V数据进行STC修正，获得光伏组件STC下的关键光电参数。利用如下公式计算正扫和反扫条件下测得最大功率值的偏差：
3
