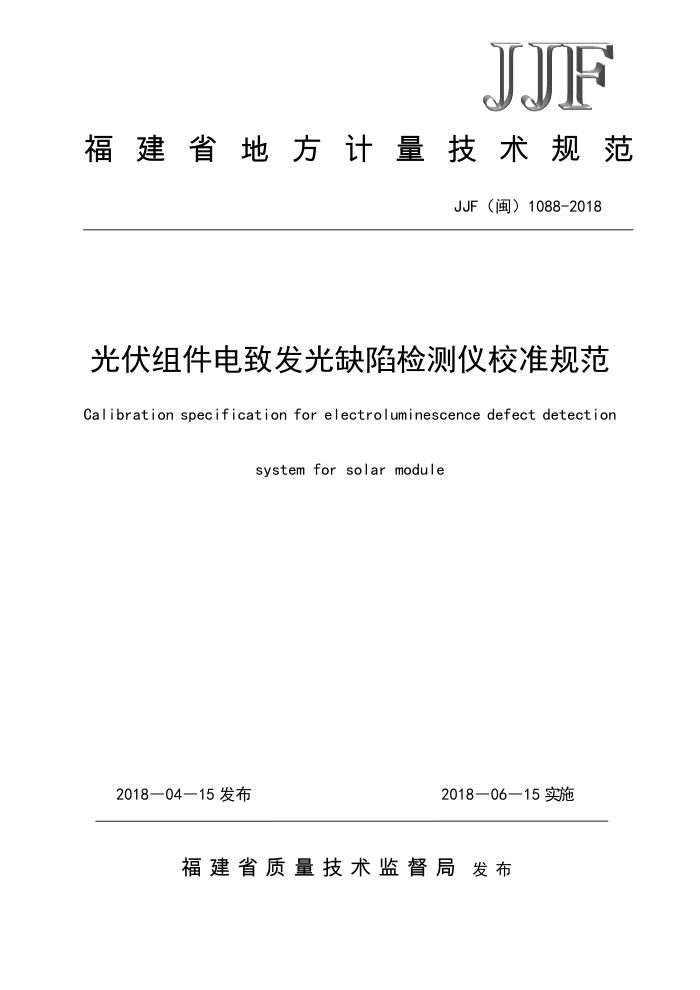

JJF
福建省地方计量技术规范
JJF（闽）1088-2018
光伏组件电致发光缺陷检测仪校准规范
Calibration specification for electroluminescence defect detectior
system for solar module
2018—04—15发布
201806—15实施
福建省质量技术监督局发布 JJF（闽）10882018
光伏组件电致发光缺陷检测仪校准规范 Calibration specification for electroluminescence defect detection system for solar module
JJF(闽)1088-2018
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 JJF（闽）1088—2018
本规范主要起草人：
王仁书（福建省计量科学研究院）
沈熠辉（福建省计量科学研究院）
徐欣（台州市计量技术研究院）
参加起草人：
李杰（福建省计量科学研究院
罗海燕（福建省计量科学研究院）
林剑春（清华海峡研究院（厦门））
张树德（苏州腾晖光伏技术有限公司） JJF（闽）1088—2018
目 录
1范围
1
2引用文献
3术语和定义
3.1电致发光·
3.2缺陷
3.3线对...
(1
3.4空间分辨率 3.5线对每毫米
1
1
3.6空间分辨率测试板。
2
3.7正向电流
4概述 5计量特性 5.1通用技术要求 5.2空间分辨率 5.3正向电流偏差 6校准条件 6.1校准环境条件 6.2校准用测量设备 7校准项目和校准方法 7.1外观检查 7.2空间分辨率 7.3正向电流示值误差 8校准结果表达 9复校时间间隔
2
2
2
2
2
3
(3)
(3)
(3
4.
(5)
5)
1 JJF（闽）1088—2018
附录A光伏组件电致发光缺陷检测仪空间分辨率校准结果不确定度评定示例
··· · (6)
附录B光伏组件电致发光缺陷检测仪正向电流校准结果的不确定度评定示例·
.............(8)
I JJF（闽）1088—2018
引言
本规范依据JJF1071 《国家计量校准规范编写规则》、JJF1059.1《测量不确定度评定与表示》的规定编写。 使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范。
本规范为首次发布。
III JJF（闽）1088—2018
光伏组件电致发光缺陷检测仪校准规范
1范围
本规范适用于检测晶硅类光伏组件由于原材料、加工工艺或者其他因素产生缺陷的电
致发光缺陷检测仪。
本规范规定了电致发光缺陷检测仪的计量特性、校准方法以及校准用测量设备。
2引用文献
数码照相机分辨率的测量
GB/T19953
GB/T 20733 数码照相机术语
地面用晶体硅太阳电池总规范
GB/T29195 GB/T29298 数字(码)照相机通用规范使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范。
3术语和定义
下列术语和定义适用于本文件。 3.1电致发光electroluminescence（EL）
是通过向物体施加电流产生发光的一种物理现象。
3.2缺陷defect
光伏组件在电致发光作用下观察到对光伏电池性能造成不良影响的特征，通常有黑心、 黑边、亮斑、裂纹、断栅等。 3.3线对linepairs
排列在一起的具有相等宽度的黑白条纹。 3.4空间分辨率spatialresolution
表示数字图像拍摄系统或数字图像拍摄系统组件分辨空间图像细节能力的度量。进行空间分辨率测试的图案通常可以采用连续排列的线对。 3.5线对每毫米Iinepairspermillimeter
lp/mm
I JJF（闽）1088—2018
采用能分辨的每毫米等间隔黑白线对数来表示分辨能力的度量单位，用R。表示。 3.6空间分辨率测试板spatialresolutiontestchart
为测试成像系统的空间分辨率而规定的测试图配置。 3.7正向电流forwardcurrent
表示从光伏组件正极流向负极的直流电流。
4概述
光伏组件电致发光缺陷检测仪（以下简称缺陷检测仪）常用于光伏组件生产企业和光伏系统检测机构，利用电致发光原理，通过向光伏组件提供正向电流，使组件产生电致发光现象，并使用红外相机对太阳组件的缺陷进行检测。
5计量特性
5.1通用技术要求
缺陷检测仪的标识应齐全、准确、完整、清晰。缺陷检测仪成像镜头零部件应清洁，无裂痕、发暗、霉斑、脱胶、开胶、脱膜等瑕疵，也不可有气泡、条纹、沙眼、斑点、污迹、尘埃、灰雾状及其他明显瑕疵，镜头表面的镀膜无明显的擦伤现象。 5.2空间分辨率
空间分辨率是缺陷检测仪对被检测光伏组件的细节分辨能力。 缺陷检测仪的空间分辨率测量值的范围为（0.50~2.00）mm
5.3正向电流示值误差
正向电流表示缺陷检测仪对光伏组件的供电能力。正向电流测量范围为（0~20）A，示值误差应该在土5%之内。
注：校准规范不做指标限定的要求，指标仅供参考。
6校准条件
6.1环境条件
环境温度：（255）℃；相对湿度：不大于85%RH；测试现场无杂散光，周围无强磁场、电场干扰，无强气流及腐蚀性气体。
2
