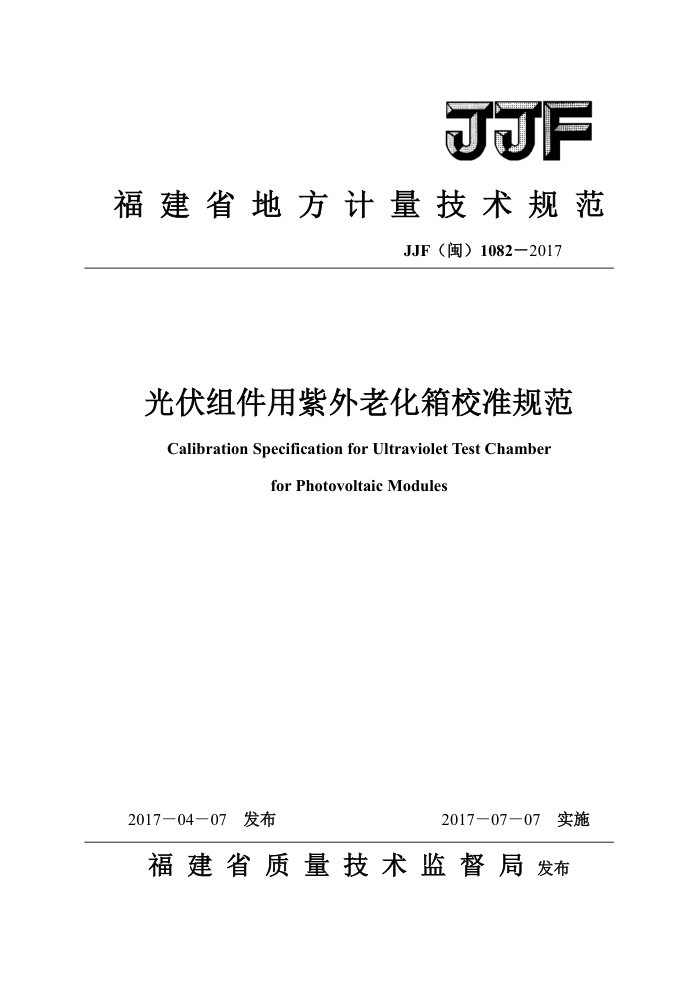

JF
福建省地方计量技术规范
JJF（闽）1082－2017
光伏组件用紫外老化箱校准规范 Calibration Specification for Ultraviolet Test Chamber
forPhotovoltaic Modules
2017-04-07 发布福建省质量技术监督局发布
2017-07-07　实施 JJF（闽）1082—2017
光伏组件用紫外老化箱校准规范
Calibration Specification for Ultraviolet Test Chamber for Photovoltaic Modules
JJF（闽）1082－2017
本规范经福建省质量技术监督局于2017年04月07日批准，并自2017
年07月07日起施行。
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院
本规范委托起草单位负责解释 JJF（闽）1082—2017
本规范主要起草人：
黎健生（福建省计量科学研究院）
杨爱军（福建省计量科学研究院）王孔祥（福建省计量科学研究院）李杰（福建省计量科学研究院）罗海燕 （福建省计量科学研究院）
2 JJF（闽）1082—2017
目 录
范围 2 引用文献 3 概述 4 计量特性 4.1通用技术要求 4.2紫外辐照度示值误差 4.3紫外光谱分布 4.4紫外辐照度不均匀度·： 4.5紫外辐照度不稳定度 4.6紫外老化箱的温度偏差 5校准条件 5.1校准环境条件 5.2标准器及配套设备 6校准项目和校准方法
1
（1)
(1)
.(1)
:(1)
(1)
(2)
*(2
·(2)
·(2)
.. (3)
·(3)
（3）
(3
6.1准备
*(3
6.2外观检查
·(3)
6.3紫外辐照度示值误差 6.4紫外光谱分布· 6.5紫外辐照度不均匀度 6.6紫外辐照度不稳定度 6.7温度偏差 7校准结果表达 8复校时间间隔附录A紫外辐照度测量不确定度评定示例附录B光谱分布测量不确定度示例
.(3)
.*(4)
(5)
(5
(5
.(5)
......(6)
（7)
(11) JJF（闽）1082—2017
附录C温度测量不确定度评定示例 创.0000000000.0000000000000000.000000.0.00000000.(14)
附录D校验仪校准原始记录格式
···17)
II JJF（闽）1082—2017
光伏组件用紫外老化箱校准规范
1 范围
本规范适用于光伏组件用紫外老化箱的校准。
2引用文件
JJF 1001 通用计量术语及定义 JJF1059 测量不确定度评定与表示 JJF1071
国家计量校准规范编写规则环境试验设备温度，湿度校准规范
JJF 1101 JJF 1525 氙弧灯人工气候老化实验装置辐射照度参数校准规范 GB 4793.1 测量、控制和实验室用电气设备的安全要求 IEC60904-9 光伏器件-第9部分：太阳模拟器性能要求 IEC61215-2 地面用光伏组件-设计鉴定和定型－第2部分：测试程序 IEC 61345 光伏组件的UV测试使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
光伏组件用紫外老化箱是模拟太阳光光谱里紫外部分的装置，配合适当的温度（通常为（55~65）℃）用于考核光伏组件抗紫外辐照能力的试验。其计量特性包括紫外辐照的波长范围、规定波长范围内紫外辐照度、紫外辐照度不均匀度、紫外辐照度不稳定度和试验箱内温度。
4计量特性
4.1通用技术要求 4.1.1紫外老化箱应具有设备名称、型号、仪器编号，生产厂家等信息。 4.1.2紫外老化箱设备仪表按键和现实功能正常，各个光源应能正常点亮并稳定工作，光源玻壳表面和箱体内壁应洁净无污染。
1 JJF（闽）1082—2017
4.2紫外辐照度示值误差
(1)
即: 式中：W一一紫外老化箱的紫外辐照度指示值；
r=w-w
Wo一一被测量的实际值。
4.3紫外光谱分布
紫外光谱分布测量的下限不高于250nm，上限不低于400nm。分别计算（320~400）nm 波段，（280~320）nm波段和280nm以下波段的积分辐照度占整个测量波段范围积分辐照度的比例。
4.4紫外辐照度不均匀度
指定测量平面上受到的紫外辐照度的空间不一致性，按如下公式计算：
Wmr- Wnin × 100% W+Wmin
(2)
AW :
式中：Wmax一一紫外老化箱内指定测量平面上测得的紫外辐照度最大值；
Wmin一一紫外老化箱内指定测量平面上测得的紫外辐照度最小值。
4.5紫外辐照度不稳定度
在指定测量时间内指定测量平面中心点上受到的紫外辐照度的时间波动性，按如下公式计算：
Aw = Wm× Wrin × 100%
(3)
Wmax+ Wmin
式中：Wmax 在指定测量时间内指定测量平面中心点上测得的紫外辐照度最大值：
在指定测量时间内指定测量平面中心点上测得的紫外辐照度最小值。
Wmin
4.6紫外老化箱的温度偏差
即: 式中：t一一指定测量时间范围内紫外老化箱的温度指示值的平均值：
At = t - to
(4)
to一一指定测量时间范围内紫外老化箱内中心点实测温度的平均值。
2
