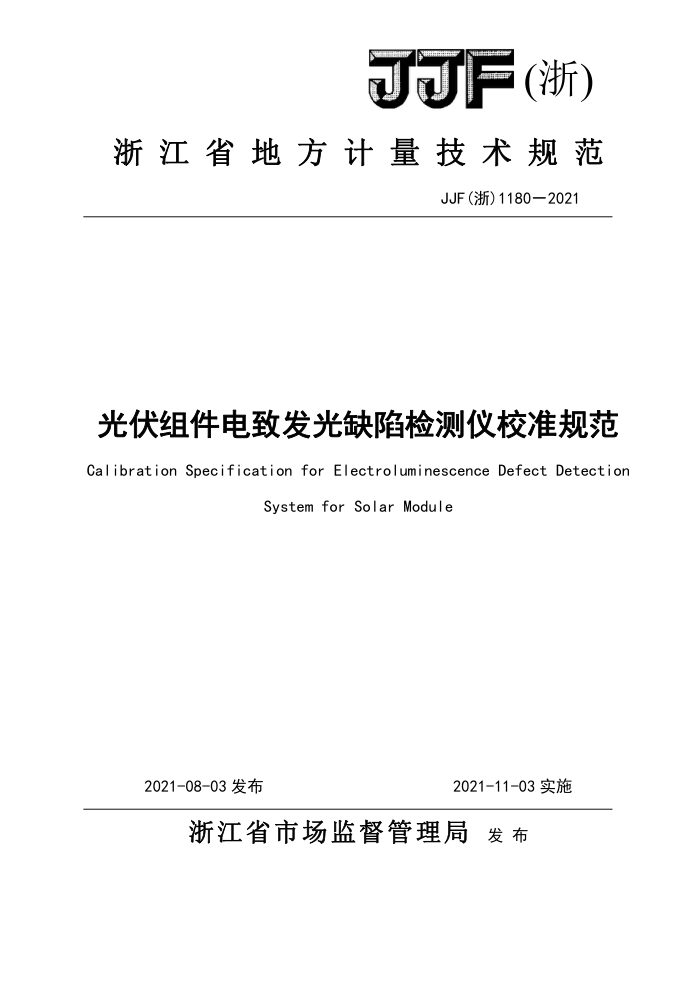

J可F (浙)
浙江省地方计量技术规范
JJF(浙)1180—2021
光伏组件电致发光缺陷检测仪校准规范 Calibration Specification for Electroluminescence Defect Detection
System for Solar Module
2021-08-03发布
2021-11-03实施
浙江省市场监督管理局 发布 JJF(浙)1180—2021
光伏组件电致发光缺陷
JJF (浙) 1180-2021
检测仪校准规范 Calibration Specification for Electroluminescence DefectDetectionSystemforSolarModule
归口单位：浙江省市场监督管理局
主要起草单位：台州市计量技术研究院
参加起草单位：台州市计量设备技术校准中心
本规范委托起草单位负责解释 JJF（浙）1180—2021
本规范主要起草人：
徐欣 （台州市计量技术研究院）梁 林（台州市计量技术研究院）张锋（台州市计量技术研究院）
参加起草人：
潘方苗（台州市计量技术研究院）
陈康（台州市计量设备技术校准中心）陈岚（台州市计量设备技术校准中心）
李岳求（台州市计量设备技术校准中心） JJF(浙)1180—2021
目 录
引言 1 范围· 2 引用文件 3 术语及计量单位 4 概述· 5计量特性 5. 1 空间分辨率· 5. 2 正向电流· 6 校准条件 6. 1 环境条件 6.2 测量标准和其他设备 7 校准项目和校准方法 7. 1 校准前检查· 7.2 空间分辨率· 7. 3 正向电流 8 校准结果表达· 9 复校时间间隔附录A 原始记录参考格式·· 附录 B 校准证书内页参考格式附录 C 空间分辨率测试板参考样式附录 D 空间分辨率测量结果的不确定度评定示例· 附录E正向电流测量结果的不确定度评定示例
(II) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (5) (6) (6) (7) (8) (9) (10) (12)
- JJF（浙）1180—2021
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1《测量不确定度评定与表示》的规定编写。使用本规范时，引用文件的最新版本（包括所有的修改草案）适用于本规范
本规范为浙江省内首次制定。
ⅡI JJF（浙)1180—2021
光伏组件电致发光缺陷检测仪校准规范
1范围
本规范适用于光伏组件用电致发光缺陷检测仪的校准。
2引用文件
GB/T19953 数码照相机分辨率的测量 GB/T20733 数码照相机术语凡是注日期的引用文件，仅注日期的版本适用于本规则。凡是不注日期的应用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
本规范使用下列术语和计量单位。
3.l电致发光electroluminescence(EL)
是在一定电场作用下，材料被电能激发所产生的发光现象。
3.2光伏组件缺陷solarmoduledefect
通过电致发光作用，在光伏组件中观察到的对组件性能造成不良影响的特征，通常有黑心、黑边、亮斑、裂纹、断栅等。 3.3线对linepairs
排列在一起的具有相等宽度的黑白条纹。 3.4空间分辨率spatialresolution
表示数字图像拍摄系统或数字图像拍摄系统组件分辨空间图像细节能力的度量。
3.5线对每毫米linepairspermillimeter
1p/mm 采用能分辨的每毫米等间隔黑白线对数来表示分辨能力（如视觉分辨率和极限分辨率）
的度量单位，线对每毫米的测量值用R。表示。
3.6空间分辨率测试板spatialresolutiontestboard
1 JJF（浙）1180—2021
一种载有为测试成像系统的空间分辨率而规定的测试图配置的样板 3.7正向电流forwardcurrent
A 表示从光伏组件正极流向负极的直流电流
4概述
光伏组件电致发光缺陷检测仪（以下简称缺陷检测仪）常用于光伏组件生产企业和光伏系统检测机构，利用电致发光原理，通过向光伏组件提供正向电流，使组件产生电致发光现象，并使用红外相机对光伏组件的缺陷进行检测。缺陷检测仪主要由直流电源、单晶 /多晶组件、成像系统、测试箱体、图像处理系统等组成。典型原理如图1所示：
由
图11直流电源2单晶/多晶组件3成像系统4测试箱体5图像处理系统
5计量特性
缺陷检测仪计量特性包括：空间分辨率、正向电流。
5.1空间分辨率
空间分辨率是缺陷检测仪对被检测光伏组件的细节分辨能力，一般按照线对每毫米的测量值来划分等级。进行空间分辨率测试的图案通常可以采用连续排列的线对。
缺陷检测仪的空间分辨率测量值的范围为（0.25～2.00）mm。 按照线对每毫米的测量值将空间分辨率分为A+、A、B、C共4个等级。等级分级如表1。
表1空间分辨率等级
等级 A+ A B c
空间分辨率（1p/mm）
R.≥ 1. 00 0.50≤R<1.00 0.25≤R<0.50
R< 0.25
2 JJF（浙）1180—2021
5.2正向电流
正向电流应覆盖铭牌标识的正向电流测量范围，最大允许误差不超过土5%。 注：校准规范不作指标限定的要求，指标仅供参考。
6校准条件 6.1环境条件
环境温度：（25土5）℃；相对湿度：不大于85%RH；
6.2测量标准和其他设备 6.2.1空间分辨率测试板
空间分辨率测试板采用不同粗细具有相同宽度的黑白条纹（遮光条纹和透光条纹）作为检测图案。空间分辨率测试板上的线对至少具有横向和纵向两种排布方式，每种方式应至少有18组的线对，线对中单个条纹宽度范围为（0.25～2.00)mm，与标称值的示值误差均不超过土0.02mm。测试板宜为厚度约0.1mm，面积在（156mm×156mm~210mm× 210mm）之间的薄片，空间分辨率测试板参考标准样式见附录C。 6.2.2直流电流表
电流测量范围应覆盖被测对象的正向电流测量范围，最大允许误差优于土1%。 7校准项目和校准方法 7.1校准前检查
缺陷检测仪的铭牌标识应清晰、完整，应至少包括名称、型号、生产厂商、分辨率或像素点和电流范围等内容。
缺陷检测仪成像系统零部件应清洁，无裂痕、发暗、霉斑、脱胶、开胶、脱膜等瑕疵，也不可有气泡、条纹、沙眼、斑点、污迹、尘埃、灰雾状瑕疵及其他明显瑕疵，镜头表面的镀膜应牢固均匀，无明显的擦伤现象，镀（涂）层不充许产生导致画面密度差或灰雾的内反射。 7.2空间分辨率
将缺陷检测仪电源输出端子的正负极分别与组件连接端子的正负极对应连接，然后打开并调整电源输出电流和电压，再使用空间分辨率测试板进行校准。
3
