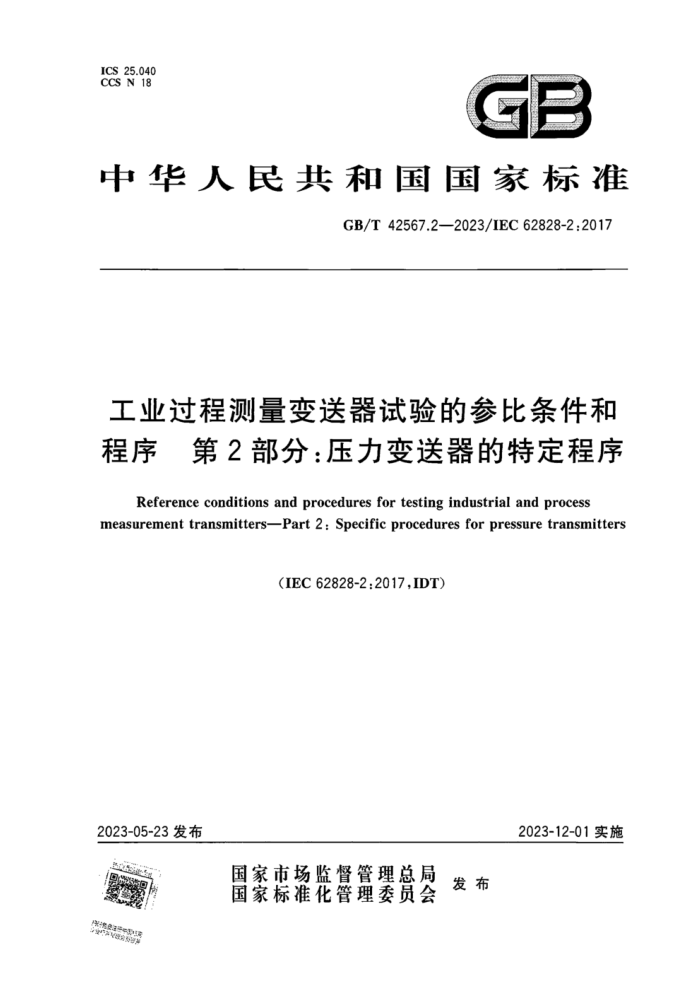

NC 25.040
sNia
华人民共和国国家标
GB/T 42567.2-2023/1EC 62828-2:2017
业过程测量变送器试验的参比条件和程序第2部分：压力变送器的特定程序
Referemse tonlftane ud proeedurve fur tetimg imdhshrial amd prtstos
nessrernemt traantthery-Fsrt 2s Specitic premra for preure trsemieter
(IGC62828-2.2017.10T)
2023-12-01宾
2023-05-23帘
国家市场盟督誉理蓝局国家际化管理套员会
爱布 GB/T42567.2—2023/IEC62828-2:2017
目 次
前言引言 1范围
-
规范性引用文件
2
3术语和定义 3.1通用术语 3.2有关过程条件的术语 4压力变送器概述
参比试验条件试验程序
5
6
6.1 通则 6.2标准和工作参比试验条件下的试验 6.2.1 概述 6.2.2 验收和例行试验中的准确度验证的常规方法 6.2.3 过压 6.2.4 静压影响 6.2.5 长期漂移 6.2.6 泄漏试验 6.2.7 隔膜/远传密封的附加试验 工艺温度的影响（长期） 7试验报告和技术文档· 7.1 通则 7.2总概率误差附录A（资料性）SI单位与其他压力单位的关系附录B（资料性）压力变送器 B.1压力变送器概述 B.2典型压力变送器. 附录C(资料性）4mA~20mA变送器电流输出示例 C.14mA~20mA变送器电流信号输出范围（调整前） C.2 比例范围 C.3 正常范围 C.4 超下限· C.5 超量程 C.6 低报警
10 10 10
1
2
12
12
13
13
3
.
4
14 GB/T42567.2—2023/IEC62828-2:2017
C.7高报警参考文献
14 15
图1压力变送器测量范围和相关特性图2压力变送器试验配置示意图· 图3测量误差图示例图4单边过压误差计算方法
.
图5静压影响试验配置图6计算静压带来的零点误差图7计算静压带来的量程误差图B.1智能压力变送器模型图C.14mA～20mA变送器电流信号输出范围（调整前）
.
8
8
12 13
表1测量误差表示例· 表A.1SI单位与其他压力单位之间的关系
11 GB/T42567.2—2023/IEC62828-2:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T42567《工业过程测量变送器试验的参比条件和程序》的第2部分。GB/T42567已经发布了以下部分：
第1部分：所有类型变送器的通用程序；一第2部分：压力变送器的特定程序；一第3部分：温度变送器的特定程序。 本文件等同采用IEC62828-2：2017《工业过程测量变送器试验的参比条件和程序第2部分：压力
变送器的特定程序》。
本文件做了下列最小限度的编辑性改动：
将6.1中“带有可选的HART数字输出的变送器的一般试验配置如图3所示。”中的“如图3 所示”更正为“如图2所示”，且其后正文中提及的图号均减少1，如图4”更正为“图3”（原文编辑性错误）； -将6.2.2.3中“所有的测量误差应用表格（见表1)和图形（见图6)表示。”中的“见图6”更正为 “见图3”（原文编辑性错误）；将图4中的“Msn—最大量程”“p—时间t;时的压力”和“pt+—规定的Ps，单位 Pa/100"更正为“Mspm—输出量程”“p.,时间t，时的零点输出”和“p+—时间ti~时
maxP-,p.,
的零点输出”，公式更正为：F= 将图5中"I/1、I/2、I/3"更正为"V,、V2、V，”（原文编辑性错误）；将图6中的“Msan-—最大量程”“p,—时间t；时的压力”和“pti+;—规定的Px，单位 Pa/100"更正为“Mpn——输出量程”“p;—时间t，时的零点输出”和“p,+—时间ti+，时的零点输出”，同时图中增加了p”标记，公式更正为：Pks"
×100%（原文编辑性错误）；
M span
max| p+ -Pr, I ×100%（原文
M spen
编辑性错误）；将图7中的“Mspn—最大量程”“p,—时间t时的压力”和“pt+—规定的P，单位 Pa/100"更正为“Mspan—输出量程”"pt—时间t：时的输出量程”和"p+——时间ti+时的输出量程”，同时图中增加了“p"标记，公式更正为：
maxI p.,++pr, I Pks=
X100%（原文编辑性错误）。
M span
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本文件起草单位：西南大学、上海立格仪表有限公司、重庆市伟岸测器制造股份有限公司、厦门安东
电子有限公司、深圳市尔泰科技有限公司、北京昆仑海岸科技股份有限公司、深圳未来智控技术有限公司、深圳万讯自控股份有限公司、江苏杰克仪表有限公司、上海辰竹仪表有限公司、重庆四联测控技术有限公司、北京京仪集团有限责任公司、恩德斯豪斯（中国)自动化有限公司、陕西创威科技有限公司、沈阳中科博微科技股份有限公司、广东东崎电气有限公司、深圳市特安电子有限公司、上海铭控传感技术有
E GB/T42567.2—2023/IEC62828-2:2017
限公司、浙江中控传感技术有限公司、青岛自动化仪表有限公司、厦门宇电自动化科技有限公司、上海恩邦自动化仪表股份有限公司、丹东通博电器（集团）有限公司、北京布莱迪仪器仪表有限公司、安徽天康（集团）股份有限公司、重庆信安网络安全等级测评有限公司、山东福瑞德测控系统有限公司、上海模数自动化系统有限公司、厦门市计量检定测试院、上海盖林自动化科技有限公司、西安鼎正测控科技有限公司、杭州振华仪表有限公司、百特（福建）智能装备科技有限公司、南阳防爆电气研究所有限公司、汉威科技集团股份有限公司、上海凡宜科技电子有限公司、南京科达新控仪表有限公司、江元（重庆）科技集团股份有限公司、普力斯特测控技术（天长）有限公司、阿米检测技术有限公司、上海榆实业有限公司、 西安安森智能仪器股份有限公司、西安华恒仪表制造有限公司、江苏华海测控技术有限公司、上海工业自动化仪表研究院有限公司、山东省计量科学研究院、罗克韦尔自动化（中国）有限公司、西门子（中国）有限公司、杭州自动化技术研究院有限公司、江苏新晖测控科技有限公司。
本文件主要起草人：张渝、张埋、刘枫、张新国、陈文弦、欧文辉、肖国专、郑彦哲、刘伯林、郑轶群、
魏天财、陈泽文、闵沛、陈建军、喻立川、王莉、卿厚晏、吴洪威、尹逊增、徐顺荣、徐昌鸿、陈德龙、王为民、 杨伟山、卫万军、尹涛、张彭、张一丁、高冀东、毛文章、张为群、李明、王颜涵、蒋淑恋、韩恒超、届科兵、 方晓峰、陈龙斌、王西同、孙金国、郑兆凯、周亚东、杨晓明、牟恒、赵兴亮、胡安伦、朱伟宁、周卫东、 吕海东、肖红练、张帅、高镜媚、王鹏、卜琰、王宇翔、张焱、张登友、高家兴、吕静、张建成。
V GB/T42567.2—2023/IEC62828-2:2017
工业过程测量变送器试验的参比条件和程序第2部分：压力变送器的特定程序
1范围
本文件规定了工业过程和机械控制系统中，用于测量和控制系统的过程压力测量变送器（PMT，以下简称压力变送器或变送器)的特定试验程序。
压力变送器可采用远传密封，将过程变量引到压力变送器的传感元件中。当无法从压力变送器中分离出远传密封件时，需对整个压力变送器进行试验。
对于通用试验程序，请参考GB/T42567.1一2023，它适用于所有类型的工业过程测量变送器。 注：在工业过程应用中，通常也使用术语“工业变送器”或“过程变送器”来表示过程测量变送器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅
该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T42567.1一2023工业过程测量变送器试验的参比条件和程序第1部分：所有类型变送器的通用程序（IEC62828-1：2017,IDT）
IEC62828-1工业过程测量变送器试验的参比条件和程序 第1部分：所有类型变送器的通用程序(Reference conditions andprocedures fortesting industrial andprocessmeasurementtransmitters- Part 1:General procedures for all types of transmitters)
3术语和定义
IEC62828-1界定的以及下列术语和定义适用于本文件。 ISO和IEC在下列网址中维护用于标准化的术语数据库：
IEC.http://www.Electropedia.org/; ISO.http://www.iso.org/obp。
-
3.1通用术语 3.1.1
绝对压力absolutepressure pabs 以绝对真空作为基准点的压力。 注：用于电子数据交换的条目的CDD代码为ABB181。
3.1.2
环境大气压力 ambientatmosphericpressure Pamb 在给定的海拔高度和温度下的大气压力。 注：大气压力随高度降低约为10Pa/m(帕斯卡每米）。
1 GB/T42567.2—2023/1EC62828-2:2017
3.1.3
差压 differentialpressure △p p1,2 同时作用于膜片或一次元件的两侧的（绝对）压力之差，注：用于电子数据交换的条目的CDD代码为ABB995。
3.1.4
表压 gaugepressure pe 以大气压力作为基准点的压力：
Pg=PabsPamb
注1：绝对压力高于环境大气压力时表压为正值，绝对压力低于环境大气压力时表压为负值。 注2：在某些工业环境中，“表压”可能被称为"压力”。 注3：表示表压的“相对压力”一词已过时，从概念上讲是错误的，宜避免使用。 注4：用于电子数据交换的条目的CDD代码为ABB182。
3.1.5
管道压力 line pressure 静压staticpressure 施加在差压变送器两侧的压力。 注：对于差压变送器，它是一个双边的影响因素，不代表测重值。
3.1.6
泄漏率leakagerate 在静压条件下，试验期间介质通过变送器和/或其安装设备泄漏、渗透和/或扩散效应，以正常体积
流量的百分数表示。
注：用于电子数据交换的该条目的CDD代码为ABD632。 3.1.7
测量范围 measuring range <对压力变送器与绝压变送器和表压变送器测量相关的范围。 注1：对具有可变（可调或可编程）量程的压力变送器，测量范围和相关术语如图1所示。 注2：对4mA～20mA电流输出的变送器的示例，详见附录C。
破坏压力
真空
零
MPa
范圈上限 (URL)
范围下限 (LRL)
最小过压极限过程压力下限值
最大过压极限过程压力上限值
设定量程
下限值(LRV)
Y 测益范围
上限值(URV)
(最大量程图1 压力变送器测量范围和相关特性
2 GB/T42567.2—2023/IEC62828-2:2017
3.1.8
过压极限 overpressurelimit 耐压试验压力proofpressure 压力范围的倍数，变送器可以承受该压力而不会造成永久损坏。 注1：在过压情况下的输出信号有时不可靠或不可预测。该极限值适用于允许的最高介质温度注2：恢复到测量范围后，需保持其原有的测量性能不变。 注3：用于电子数据交换的该条目的CDD代码为ABC027。
3.1.9
压力 pressure 垂直作用于物体表面单位面积上的力。 注1：在SI制中压力的单位是帕斯卡（Pa)，等于1牛顿每平方米（N/m或kg·m-1·s-"）。 注2：附录A的表格中示出了SI制单位与压力变送器其他常用单位之间的关系。 注3：在本文件中，定义可简化为“每单位面积的力与该单位面积的正交分量的比值”。
3.1.10
可变量程压力变送器 variable scalepressure transmitter 可调量程的压力变送器（量程比）。
3.2有关过程条件的术语 3.2.1
隔膜密封 diaphragmseal 远传密封 remote seal 通过填充液将待测压力传递给变送器，并将过程中产生的影响因素与变送器隔离的功能部件。 注1：远传密封通过毛细管与变送器相连，隔膜密封通常是变送器的一个组成部分。 注2：使用隔膜/远传密封的主要目的是为了保护传感元件免受过程高温或廣蚀性介质的影响。 注3：选择合适材料制成的隔膜负责将被测液体/气体与变送器隔离，并选择合适的填充液将被测压力传递到测量
元件。 注4：总测量误差（如温度影响、阶跃响应时间、真空稳定性等）的处理包括隔膜密封。
3.2.2
阀组manifold 将差压变送器连接到工艺管道的多个输人或输出的管道配件或类似设备，例如法兰接头。
4 压力变送器概述
GB/T42567.1一2023的第4章适用于本文件。 本文件的应用范围请参阅附录B中对智能压力变送器功能块的详细说明。
5参比试验条件
为了验证外部量对准确度的影响，以及变送器可以承受并且仍然在规定指标范围内工作的机械和电气条件，GB/T42567.1一2023规定的标准参比试验条件和工作参比试验条件的相应条款适用于本文件。
6试验程序 6.1通则
按GB/T42567.1一2023的第6章进行试验，但增加以下要求。
3
