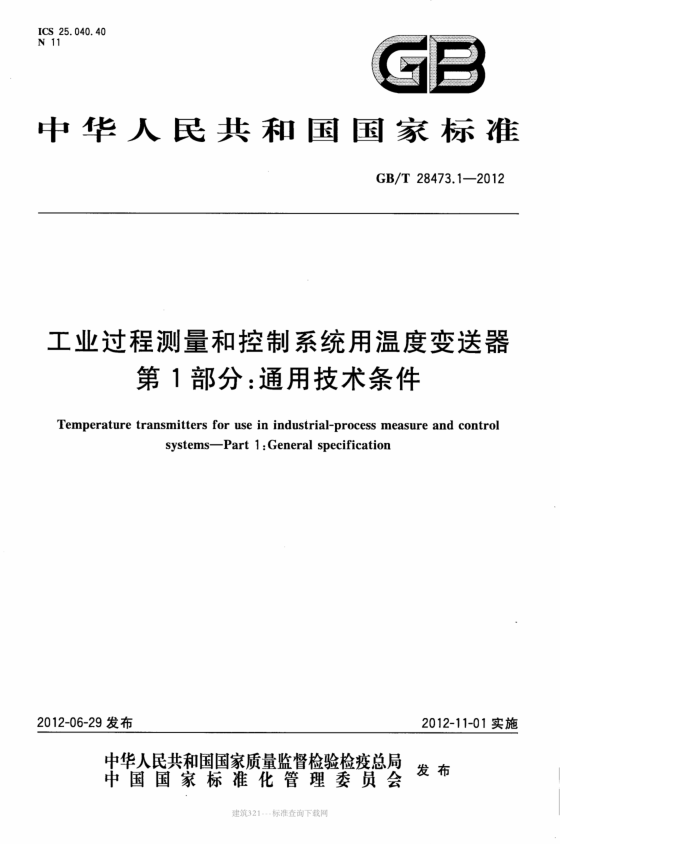

ICS 25.040.40 N 11
GB
中华人民共和国国家标准
GB/T 28473.1—2012
工业过程测量和控制系统用温度变送器
第1部分：通用技术条件
Temperature transmitters for use in industrial-process measure and control
systemsPart 1:General specification
2012-11-01实施
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
建筑321---标准查询网 GB/T 28473.1—2012
前 言
GB/T28473《工业过程测量和控制系统用温度变送器》分为两部分：
第1部分：通用技术条件；第2部分：性能评定方法。
本部分是GB/T28473的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分的附录A是规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本部分负责起草单位：北京远东仪表有限公司。 本部分参加起草单位：南京优倍电气有限公司、重庆川仪自动化股份有限公司、重庆宇通系统软件
有限公司、福建上润精密仪器有限公司、上海模数仪表有限公司、福建顺昌虹润精密仪器有限公司、 西南大学。
本部分主要起草人：王悦、赵力行。 本部分参加起草人：董健、韩绍盈、张新国、吴辉华、岳周、冯伟、戈剑、金建民、张刚、魏小东、赵亦欣、
周雪莲、张建成、李涛、祁虔。
建筑321---标准查询网 GB/T28473.1—2012
工业过程测量和控制系统用温度变送器
第1部分：通用技术条件
范围
GB/T28473的本部分规定了工业过程测量和控制系统用温度变送器的通用的术语与定义、分类要求、标志、包装、贮存和运输。
本部分适用于将工业过程测量和控制系统用的热电偶或热电阻信号转换为标准电流和/或电压的变送器（以下简称变送器）。
特殊工作条件下使用的变送器还应满足有关标准要求。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1爆炸性环境第1部分：设备通用要求（GB3836.12010，IEC60079-0：2007， MOD)
GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备（GB3836.2—2010，IEC60079-1： 2007,MOD)
GB3836.4 爆炸性环境第4部分：由本质安全型""保护的设备（GB3836.4一2010，IEC60079-11： 2006,MOD)
.
GB4208—2008外壳防护等级（IP等级）（IEC60529：2001，IDT） GB/T9969—2008工业产品使用说明书总则 GB/T13384-2008机电产品包装通用技术条件 GB/T17212—1998 工业过程测量和控制术语和定义（idtIEC902：1987) GB/T17614.1—2008 工业过程控制系统用变送器 第1部分：性能评定方法（IEC60770-1：
1999,IDT)
GB/T 28473.2—2012 工业过程测量和控制用温度变送器第2部分：性能评定方法
3术语和定义
GB/T17212—1998和GB/T17614.1—2008确立的以及下列术语和定义适用于GB/T28473的本部分。 3. 1
热电偶温度变送器thermocoupletemperaturetransmitters 输出与热电偶检测的温度成线性关系（即具有线性化功能）的变送器称热电偶温度变送器。
3. 2
热电阻温度变送器 resistancetemperaturetransmitters 输出与热电阻检测的温度成线性关系（即具有线性化功能）的变送器称热电阻温度变送器。
建筑321---标准查询网 GB/T 28473.12012
d) 周围空气中不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，不含有易燃、易爆的
物质； e） 环境振动的振动参数极限值具体由制造厂确定，允许制造厂给出在规定频率范围内不能正常
工作的频带，在使用说明书中说明； f) 其他工作条件由制造厂确定，在使用说明书中说明。
5要求
5.1准确度等级的规定 5.1.1 一般规定
除非另有规定，对于量程可调和零点可迁移的变送器，在变送器设定的某一档量程上，均应满足本标准有关精度及各项技术指标等要求。 5.1.2变送器准确度等级
变送器准确度等级按量程大小来划分，规定见表1及表2。
表1# 热电偶温度变送器准确度等级
量程V/mV
变送器准确度等级
V≥28 28>V≥5 5>△V≥3 3>4V≥2
0. 1 0. 2 0. 5 1. 0
注：表中量程△V是指变送器对应温度测量范围的电输入毫伏数。
表2# 热电阻温度变送器准确度等级
Cu50热电阻量程 △R/n
Cu100与Pt100热电阻量程 △R/
变送器准确度等级
△R≥20 20>△R≥10 10>AR≥2 2>AR≥1
△R≥40 40>AR≥20 20>△R≥4 4>△R≥2
0.1 0. 2 0. 5 1. 0
注：表中量程△R是指变送器对应温度测量范围的电输人电阻变化量。
5.2与准确度等级有关的指标
变送器与准确度等级有关的指标不得超过表3的规定。
3
建筑321---标准查询网 GB/T 28473.1—2012
表3 与准确度等级有关的指标
准确度等级 0.2级
序号
0.1级
项 目
0.5级
1.0级
指标(输出量程的%) ±0. 20
±0. 50 ±0. 50 0. 25 0. 20 0. 20
±1. 0 ±1. 0 0. 50 0. 35 0. 35
±0. 10 ± 0. 10 0. 050 0. 050 0. 050
1 2 3 4 5 6 7 00 注1：本表对于热电偶温度变送器不包括热电偶冷端补偿所引起的误差。 注2：基本误差是指三次测量循环中的最大误差值。
不精确度端基一致性误差
± 0. 20 0. 10 0. 10 0. 10 稳定时间不大于6s 0. 50
回差重复性误差死区阶跃响应
0. 25 0, 25
1. 0 1. 0
始动漂移
最大差值
2. 0 2. 0
长期漂移
0. 50
5.3 有关影响量的影响
除非本标准另有规定，影响量按GB/T17614.1一2008规定变化，变送器输出变化不得超过表4的规定。
表4 有关影响量的影响
准确度等级 0.2级 0.5级指标(输出量程的%)
项目
序 号
0.1级
1.0级
0.025/10℃ 0.050/10℃ o.125/10℃ 0.25/10 ℃
1 环境温度 2 热电偶冷端温度补偿元件附加误差 3 湿度
在0℃至环境温度范围上限值内不超过4%
0. 20 0, 20
1. 0 1. 0
0. 10 0. 10
0. 50 0. 50
对输出影响对机械结构影响对输出影响对机械结构影响
机械报动
4
试验后：紧固件不得松动，无机械损伤
0. 10
0, 20
0. 50
1. 0
倾跌影响安装位置影响
5
无损坏
0. 050 0. 10 0. 10 0. 10 0. 10 0. 10
0, 10 0, 20 0. 20 0, 20 0. 20 0. 20
0. 25 0. 50 0. 50 0. 50 0. 50 0. 50
0. 50 1. 0 1. 0 1. 0 1. 0 1. 0
6 7 过范图影响 00 输出负载变化影响 9 源阻抗线电阻 10 电源变化 11 电源短时中断(稳态变化量） 4
建筑321-.-标准查询网 GB/T 28473.1—2012
表4(续)
准确度等级 0.2级
序号
项目
0.1级
0.5级
1.0级
指标（输出量程的%) 0. 20
12 电源低降(稳态变化量） 13 电源反向保护 14 共模干扰（最大直流共模干扰量不大于5V) 0. 10 15 串模干扰(干扰量为输人量程的1%)
0. 10
0. 50
1. 0
试验后无损坏 0. 20
0. 50 0. 50 0. 50
1. 0 1. 0 1. 0
0. 10 0. 10
0, 20 0. 20
16 接地影响 17 电快速瞬变脉冲群 18 浪涌抗扰度 19 静电放电 20 工额磁场 21 射频电磁场 22 电功耗 23 输人开路和短路 24 输出开路和短路注1：对于热电偶温度变送器除5.3.2外不含冷端补偿所引起的误差。 注2：源阻抗线电阻试验仅适用于热电偶温度变送器；电阻变化量为(0a50Q)×21。 注3：电磁兼容试验结果的评价参照附录A。
B B B B B
每通道消耗功率不大于2W
0. 10 0. 10
0. 20 0. 20
0. 50 0. 50
1. 0 1. 0
5.4其他要求 5.4.1防爆要求
变送器按使用现场要求不同分为普通型和防爆型。防爆型变送器应符合GB3836.1、GB3836.2 和GB3836.4有关标准的要求。 5.4.2 绝缘电阻
绝缘电阻要求如下： a) 输人端子与输出端子短接对接地不低于20Mα； b) 电源端子短接对地不低于50Ma； c) 输人端子与输出端子短接对电源不低于50Mα(适用于电源与输人、输出隔离的变送器）； d) 输入端子与输出端子之间不低于20Mα(适用于输人、输出隔离的变送器）。
5.4.3 绝缘强度
在漏电流设置为2mA的条件下： a）电源端子与机壳间不小于1500VAC； b）输人输出端子与机壳间不小于500VAC；应经受上述试验电压历时1min，漏电流不大于2mA的绝缘强度试验，试验中不应出现击穿与
飞弧。
5
建筑321---标准查询网 GB/T 28473.1—2012
5.4.4外壳防护要求
现场温度变送器；外壳按GB4208一2008中的要求，其防护等级不低于IP65。 控制室温度变送器：外壳按GB4208一2008中的要求，其防护等级不低于IP20。
5.4.5抗运输环境性能
按GB/T28473.2—20125.2.12进行试验，试验后应满足表3中1、2、3、4和5.4.2的要求。 5.4.6外观
变送器显示读数应清晰，无叠字，亮度均匀，不应有缺笔画现象；小数点和状态应显示正确。变送器外壳和零件表面覆盖层、面板及铭牌等均应光洁完好，不得有剥落及伤痕等缺陷，紧固件不得有松动、损伤等现象，可动部分应灵活可靠。
6 标志、包装、使用说明书及贮存
6.1标志
在变送器外壳的适当位置上应有固定铭牌，铭牌上应标明： a) 制造厂名称或厂标； b）产品型号、名称； c）产品编号； d）主要技术参数（精度、测量范围、输出等)； e) 制造年月。
6.2 包装
装箱运输的变送器，应连同装箱单规定的成套附件，按GB/T13384一2008规定进行包装。 6.3使用说明书
变送器使用说明书的编写应符合GB/T9969一2008的规定。 6.4贮存
变送器应贮放在环境温度为一10℃～十55℃，相对湿度不大于35%的通风室内，且空气中不含有能对变送器起腐蚀作用的介质。
6
