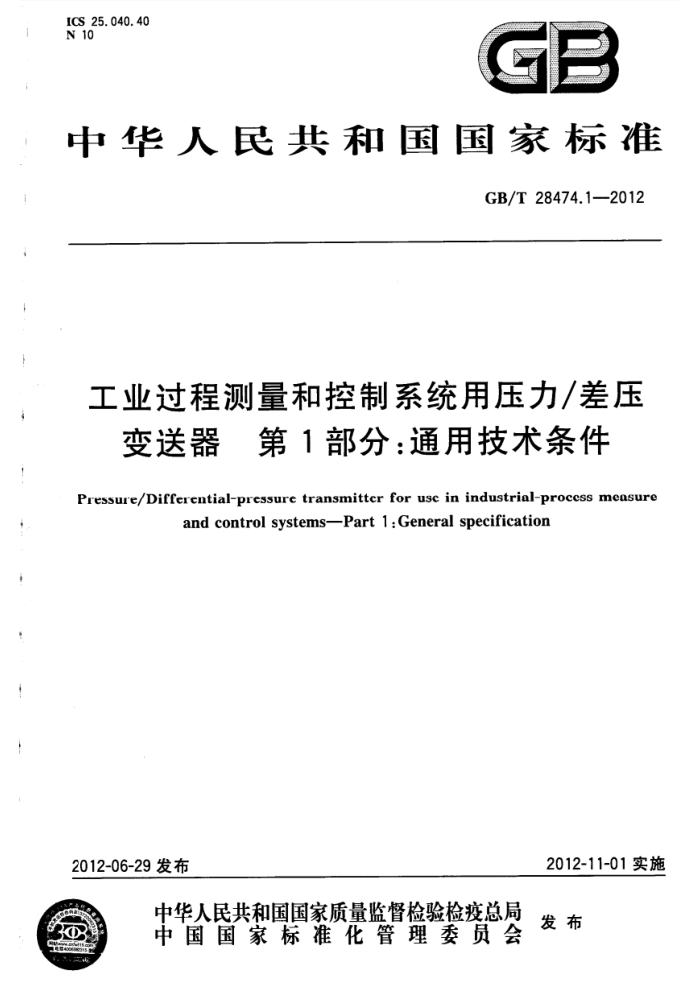

ICS 25. 040. 40 N 10
GB
中华人民共和国国家标准
GB/T 28474.1--2012
工业过程测量和控制系统用压力/差压
变送器　第1部分：通用技术条件 Pressure/Differential-pressure transmitter for usc in industrial-process measure
and control systems—Part 1 :General specification
2012-11-01 实施
2012-06-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28474.1--2012
前言
本部分按照GB/T 1.1一2009给出的规则起草。 GB/T28474《工业过程测量和控制系统用压力/差压变送器》分为两部分：
第1部分：通用技术条件；第2部分：性能评定方法。
本部分是GB/T28474的第1部分。 本部分的附录 A是规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC 124)归口。 本部分负责起草单位：北京远东仪表有限公司。 本部分参加起草单位：重庆横河川仪有限公司、上海威尔泰工业自动化股份有限公司、上海自动化
仪表股份有限公司、重庆市伟岸测器制造有限公司、天津肯泰仪表有限公司、上海ABB工程有限公司、 西门子(中国)有限公司、西仪集团有限责任公司、福州福光百特自动化设备有限公司、福建上润精密仪器有限公司、福建顺昌虹润精密仪器有限公司、北京金立石仪表科技有限公司、厦门安东电子有限公司、 西南大学。
本部分主要起草人：赵力行、孙宏泉。 本部分参加起草人：黄理光、陆孝孟、蔡冰珣、田泉林、唐田、王洪明、周佩霞、沈伟愿、赵建梅、
汪宝兵、顾建华、张玲玲、柏承显、郑剑秋、戈剑、下坚斌、孙磊、洪小平、张新国、周雪莲、刘枫、潘东波、 黄仁杰。
I GB/T 28474.1—2012
工业过程测量和控制系统用压力/差压
变送器　第1部分：通用技术条件
1范围
GB/T28474的本部分规定了工业过程测量和控制系统用压力/差压变送器的通用技术条件，包括术语与定义、分类、要求、标志、使用说明书、包装及贮存。
本部分适用于工业过程测量和控制系统用压力/差压变送器（以下简称变送器）。 本部分不适用于气动变送器。 特殊工作条件使用的变送器还应满足有关标准的要求。
2 规范性引用文件
下列文件中的条款通过GB/T28474的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 1048 管道元件—— -PN(公称压力）的定义和选用(GB/T1048—2005,ISO/CD7268:1996， MOD)
GB/T 3369. 1 过程控制系统用模拟信号 第1部分：直流电流信号（GB/T3369.1—2008， IEC 60381-1:1982,IDT)
GB/T3369.2过程控制系统用模拟信号 号第2部分：直流电压信号（GB/T3369.2一2008， IEC 60381-2 :1978,IDT)
GB 3836. 1 爆炸性环境第1部分：设备通用要求（GB3836.1-2010，IEC60079-0:2007， MOD)
GB 3836.2 爆炸性环境第2部分：由隔爆型"d”保护的设备（GB3836.2一2010,IEC60079-1： 2007,MOD)
GB3836.4爆炸性环境第4部分：由本质安全型"i"保护的设备（GB3836.4-2010,IEC60079- 11:2006,MOD)
GB4208外壳防护等级(IP代码)(GB4208—2008,IEC 60529:2001,IDT) GB 4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求(GB 4793.1-
2007,IEC 61010-1 :2001,IDT)
GB/T9969.12008工业产品使用说明书总则 GB/T13384机电产品包装通用技术条件 GB/T15479—1995工业自动化仪表绝缘电阻绝缘强度技术要求和试验方法 GB/T17212工业过程测量和控制术语和定义(GB/T17212—1998,idtIEC 60902:1987) GB/T17614.1工业过程控制系统用变送器第 1部分：性能评定方法(GB/T 17614.1—2008，
IEC 60770-1:1999,IDT)
GB/T18271.1过程测量和控制装置 通用性能评定方法和程序　第 1 部分：总则 (GB/T 18271.1—2000,idt IEC 61298-1:1995)
1 GB/T 28474.1—2012
GB/T 18271.3过程测量和控制装置通用性能评定方法和程序第 3部分:影响量影响的试验 (GB/T 18271. 3--2000,idt IEC 61298-3:1998)
GB/T 18271.4过程测量和控制装置通用性能评定方法和程序第 4 部分:评定报告的内容 (GB/T 18271. 4--2000,idt IEC 61298-4 :1995)
3 术语和定义
GB/T17212、GB/T17614.1和GB/T18271.1确立的术语和定义适用于GB/T28474的本部分。
4分类
4.1 分类
变送器按应用场合的不同分为一般型和防爆型。
4.2 测量范围
变送器测量范围系列应优先从下列系列中选取： 1×10",1.6×10",2×10",2.5×10",3×10",4×10",5×10",6×10",8×10"。 其中n=1,2,3,4,... 测量范围的单位为 Pa。
4.3工作压力（静压）
变送器额定工作压力应按GB/T1048规定，优先从下列系列中选取： 10 kPa,50 kPa,250 kPa,400 kPa,600 kPa 及 1 MPa,1. 6 MPa,2. 5 MPa, 4 MPa,6. 4 MPa,
10 MPa,16 MPa,25 MPa,32 MPa,40 MPa,50 MPa. 4.4准确度等级
变送器的准确度等级可分为：0.0250.05,0.075,0.1,0.25,0.5，1.0,1.5。 注：采用国外引进技术生产的变送器应向所列的数值靠拢。
4.5 量程比
变送器的量程比可为1：1，5：1，10：1及以上。
4.6零点迁移
变送器可附加零点迁移功能,详见表1。
表 1 零点迁移
迁移量
变送器类型
压力变送器(表压) 差压变送器绝对压力变送器
最大正迁移量为测量范围上限值与测量量程之差；最大负迁移量不大于大气压最大正迁移量为测量范围上限值与测量量程之差；最大负迁移量为测量范围上限值最大正迁移量为测量范围上限值与测量量程之差；无负迁移
2 GB/T 28474.1-2012
4.7输出传输方式
变送器的输出传输方式可采用有线或无线传输。 4.8输出参数
变送器的输出信号可为数字信号、满足GB/T3369.1、GB/T3369.2的模拟信号。 4.9电源
12 V DC～45 V DC 电源或电池供电等,推荐使用 24 V DC 电源。 4. 10 正常工作条件
a) 环境温度：－20℃～+70℃; b) 相对湿度:5%~95% ; c) 大气压力:86kPa～106 kPa(选用更严的工作大气条件，由用户与制造厂协商确定); d) 周围空气中不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，不含有易燃、易爆的
物质; e） 环境振动的振动参数极限值具体由制造厂确定,允许制造厂给出在规定频率范围内不能正常
工作的频带,在使用说明书中说明； f) 其他工作条件由制造厂确定,在使用说明书中说明。
4.11结构 4. 11. 1 一般规定
变送器采用现场安装式结构1’,防护性能根据应用要求由 GB 4208 中选择防护等级,并按其规定进行设计。 4.11.2电气连接
除接地端子外,所有端子具有充分的保护,以防止偶然的接地,接线端子应有明显标志，以便识别其功能。 4.11.3管接头连接
变送器测量管接头的连接优选以下几种类型： M20 X1.5,G1/2,NPT 1/2,NPT 1/4。
4.11.4安装
变送器可直接安装或采用Φ50～@60 管道安装。
5 要求
5. 1 变送器准确度等级的规定
除非另有规定,在变送器的测量范围内,各档量程上均应满足本部分有关准确度等级及各项技术指 1）当用于节流式流量计测量差压时,其前后直管段应满足 GB/T 2624《流量测量节流装置 用孔板 喷嘴和文丘
里管测量充满圆管的流体流量》规定要求。
3 GB/T 28474.1-2012
标等要求。当测量范围内不同量程具有不同的准确度等级时,在包括变送器标准和使用说明书在内的有关产品技术文件中，应明确说明。
变送器附加迁移功能后,其准确度等级不低于表2规定。
表 2附加迁移后准确度等级
未加迁移 0.025级 0.05级 C.075级 0.1级 0.25级 0.5级 1.0 级 1.5级加迁移后 0.05级 0.075级 0.1级 0. 25 级 0.5级 1.0级 1.5级 1.5级
5.2 差压变送器额定工作压力对量程范围要求
差压变送器额定工作压力量程范围不低于表 3规定。
表 3差压变送器额定工作压力对量程范围要求
序号 1 2 3 4 5
额定工作压力 ≥10 kPa ≥50 kPa ≥2.5 MPa ≥6.4 MPa ≥10 MPa
测量上限(URL)
URL≤0. 04 kPa
0. 04 kPa URL>250 kPa
5.3 与准确度等级有关的要求
变送器与准确度等级有关的要求不得超过表 4的规定。
表 4 与准确度等级有关的要求
准确 度 等级
序号
项 目
0.025 0.05 0.075 0.1 0. 25 0.5 1.0
1. 5
指标(输出量程:的%)
±0.025 ±0.050 ±0.075 ±0.10 ±0. 25 ±0.50 ±1. 0 ±1.5 ±0.025 ±0.050 ±0. 075 ±0.10 ±0. 25 ±0. 50 ±1.0 ±1.5 0.020 0.040 0.060 0. 080 0. 20 0. 40 0.80 1. 2 0.012 0.025 0.037 0.050 0.12 0.25 0.50 0.75 0.012 0.025 0.037 0.050 0.10 0.10 0.10 0. 15
不精确度端基一致性误差
1
2 3 4
回差不重复性死区阶跃响应
5 6 7
稳定时间≤5 s
始动漂移 最大差值 0.025 0.050 0. 075 0.10 0. 25 0.50 1. 0 1. 5 长期 下限值变化量 0.050 0.10 0. 15 0. 20 0. 50 1. 0 2. 0 3. 0 漂移) 量程变化量 0.050 0. 10 0.15 0.20 0.50 1. 0 2. 0 3. 0 通电 24 h后,开始计算。
8
4 GB/T 28474.1-2012
5. 4 有关影响量的影响
除非本部分另有规定，当影响量按GB/T17614.1规定变化时，变送器输出变化不得超过表5的规定(压力变送器无单向静压及静压两项目的要求)。
表 5 有关影响量的影响
准确度等级
序号
格
项 目
0.025 0.05 0.075 0.
0.25 0.5 1. 0 1. 5
注
指标(输出量程的%)
下限值温度系数及量程温度系数残余下限值变化量及残余量程变化量
0.025/ 0.05/ 10.075/ 0.10/ 0.25/ 0.50/ 1. 0/ 1.5/ 10 ℃ 10 ℃ 10 ℃ 10 ℃ 10 ℃ 10 ℃ 10 ℃ 10 ℃ 0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1.5
环境温度
1
相对湿度 91% ~ 95%时下限值
0.025 0.05 0.075 0. 10 0.25 0.50 1. 0 1. 5
变化量及量程变化量残余下限值变化量及残余量程变化量
2 湿度
0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1. 5
外观
无损坏
0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1. 5
振中(1、3阶段)输出变化量
机械振动
残余下限值变化量及残余量程变化量
0.025 0.05 0.075 0.10 0.25 0.50 1.0 1. 5
3
外观下限值变化量量程变化量
无损坏允许调整
0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1.5
倾跌
N
外观下限值变化量量程变化量
无损坏允许调整
安装位置过范围* 下限值变化量及量程变化量 0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1. 5
5
0.01 0.02 0.04 0.05 0.10 0.25 0.50 0.75
6
URL一测量上限范围
URL≤0. 04 kPa
0.050 0.10 0.15 0.20 0.50 1. 0 2. 0 3. 0
单向 下限 0. 04 kPa 值变化量 2. 5 kPa 7
静压b
10 kPa URL>250 kPa W,一静压值/MPa
0.025 0.05 0.075 0.10 0.25 0.50 1. 0 1. 5
量程<1 kPa
下限
0.15 0.50 0.75 1.0 1. 5 2.0 3.0
8 静压 值变 (单位:%F.S/2.5 MPa)
化量 1 kPa<量程≤10 kPa
0.075 0.15 0.40 0.40 0.50 1. 0 2.0 3.0
(W,≤10,
单位:%F.S/6.4 MPa)
5 GB/T 28474.12012
表5 (续)
准确度等级
序号
0.025 0.05 0. 075 0.1 0.25 0. 5 1.0 1. 5 备
项 目
注
指标(输出量程的%)
1 kPa<量程≤10 kPa
(W,>10, 单位:%F.S/6.4 MPa)
0.10 0.20 0.50 0.50 1.0 1.0 2.0 3.0
下限值变化量 单位：%F.S/6.4MPa)
量程>10 kPa (W,≤<10,
0.05 0.10 0.15 0.2 0.50 1.0 2.0 3.0
8 静压
量程>10 kPa (W,>10,
0.075 0.15 0.40 0.40 0.50 1. 0 2.0 3.0
单位:%F. S/6. 4 MPa)
W,≤6.4
0. 025 0.05 0.075 0.10 0.25 0.50 1. 0 1. 5
残余下限值 6.4 0.75 1.5 2. 2
变化量°
0. 05 0.10 0.15 0.20 0.50 1. 0 2. 0 3.0
W,>10 下限值和
加速工作寿命
0.075 0.1 0.25 0.5 1.0 1. 5
量程变化量 0.025 0.05
9
试验
输出端子对接地端子(表盖或表架)不低于10 Mα; b) 电源端子对接地端子(表盖或表架)不低于10 MQ; c) 电源端子对输出端子不低于10 Mα
a)
绝缘电阻
10
11 12 13 输出负载影响
无击穿和飞弧现象小于额定电源电压的1%
绝缘强度输出纹波°
下限值变化量及量程变化量下限值变化量及量程变化量稳态变化量 0.025 0.05 0.075 0.1 0.25 0.5 1.0 1. 5 稳态变化量 0.025 0.05 0.075 0.1 0.25 0. 5 1.0 1. 5
0.025 0.05 0.075 0.10 0.25 0.50 1.0 1.5
0.02 0.04 0.05 0.06 0.2 0.4 0.6 1. 0
14
电源变化
15 电源短时中断 16 电源低降 17
试验后无损坏
电源反向保护t
下限值最大变化量及量程最大变化量下限值变化量及量程变化量
0.025 0.05 0.075 0.1 0.25 0.5 1.0 1.5
18
共模干扰*
0.025 0.05 0.075 0.1 0.25 0.5 1.0 1.5
接地电快速瞬变脉冲群抗扰度h
19
B B B B
20 21 22 23
浪涌抗扰度h 静电放电抗扰度h 工频磁场抗扰度
6
