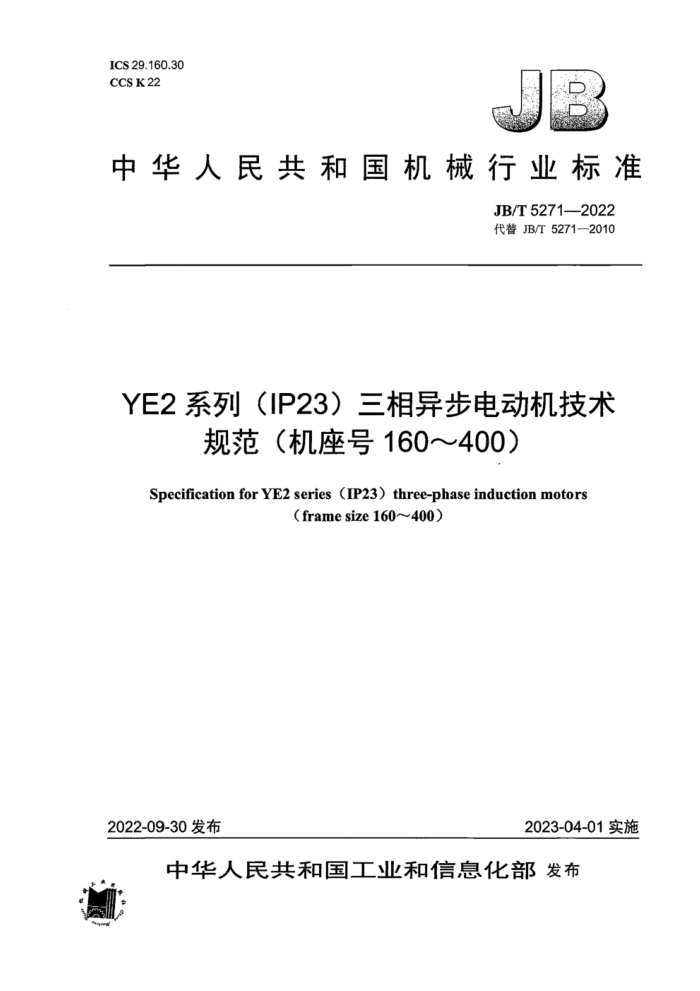

ICS29.160.30 CCS K22
中华人民共和国机械行业标准
JB/T5271--2022 代替JB/T5271—2010
YE2系列（IP23）三相异步电动机技术
规范（机座号160～400） Specification for YE2 series (IP23) three-phase induction motors
(framesize160-400)
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JB/T5271-2022
目 次
前言 1范围... 2规范性引用文件 3术语和定义 4型式、基本参数与尺寸. 5技术要求 6试验方法 7检验规则 8标志包装和保用期
II
17 18
图1机座带底脚、端盖上无凸缘的电动机，
表1 机座号与同步转速及额定功率的对应关系表2 机座带底脚端盖上无凸缘的电动机表3 轴伸键的尺寸及极限偏差，表4 径向圆跳动公差表5 平行度公差表6 平面度公差. 表7 对称度公差. 表8 效率和功率因数的保证值表9 堵转转矩对额定转矩之比的保证值表10 最小转矩对额定转矩之比的保证值表11 最大转矩对额定转矩之比的保证值表12 堵转电流对额定电流之比的保证值表13 电气性能保证值的容差表14 断电后间隔时间. 表15 用位移。速度表示的振动强度限值（有效值）表16 空载最大A计权声功率级L. 表17 额定负载工况超过空载工况的A计权声功率级允许最大增加量ALWA 表18 检验项目表19 出线端标志
10 11 .12 13 13 14 14 .15 17 19 JB/T5271—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T5271一2010《Y系列（IP23）三相异步电动机技术条件（机座号160-355）》，与JB/T5271—2010相比主要技术变化如下：
a）增加了电动机型号代号（见4.1)； b）修改了额定功率，功率范围扩大为5.5kW~630kW（见4.7，2010年版的3.6)： c）修改了机座号与同步转速及额定功率的对应关系，增加了机座号400（见表12010年版的
表1); d）修改了安装尺寸及部分外形尺寸，增加了机座号400的安装尺寸及外形尺寸（见表2和图1：
2010年版的表2）； e）修改了电动机的效率测试方法以及杂散损耗确定方法（见5.3：2010年版的4.4）： f）修改了效率和功率因数指标（见表8，2010年版的表8）： g）修改了堵转转矩对额定转矩之比的保证值（见表9，2010年版的表9)； h）修改了最小转矩对额定转矩之比的保证值（见表10+2010年版的表10）； i）修改了最大转矩对额定转矩之比的保证值（见表11，2010年版的表11： j）修改了堵转电流对额定电流之比的保证值（见表12：2010年版的表12）： k）修改了电动机定子绕组温升的规定（见5.9，2010年版的4.10）： 1）修改了电动机的振动技术要求（见5.18，2010年版的4.19）； m）增加了电动机的机械检查项目（见5.26)； n）增加了试验方法章节（见第6章）； o）检查项目修改为列表方式（见表18：2010年版的第5章）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国旋转电机标准化技术委员会（SAC/TC26）归口本文件起草单位：上海电机系统节能工程技术研究中心有限公司，山西电机制造有限公司、江天电
机有限公司、山东华力电机集团股份有限公司、中达电机股份有限公司、西安泰富西玛电机有限公司、 卧龙电气淮安清江电机有限公司：上海电科电机科技有限公司·福建雪人股份有限公司。
本文件主要起草人：金晶刘兰冰。李敬杰姚丙雷，张文斌，李红军。赵防。 本文件及其所代替文件的历次版本发布情况为：
—1991年首次发布为JB/T5271一1991，2010年第一次修订；一本次为第二次修订。
I JB/T5271—2022
YE2系列（IP23）三相异步电动机技术规范（机座号160400）
1范围
本文件规定了YE2系列（P23）三相异步电动机的型式，基本参数与尺寸，技术要求，试验方法
检验规则以及标志，包装和保用期。
本文件适用于YE2系列（IP23）三相异步电动机（机座号160~400）的制造。凡属本系列电动机所派生的各种电动机的制造均可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T755旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032—2012 三相异步电动机试验方法 GB/T1971—2021 旋转电机线端标志与旋转方向 GB/T1993—1993 旋转电机冷却方法 GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56-400和凸缘号551080 GB/T4831—2016 旋转电机产品型号编制方法 GB/T4942—2021 旋转电机整体结构的防护等级（IP代码）分级 GB/T10068—2020 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1—2006 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665—2017 电机在一股环境条件下使用的湿热试验要求 GB/T14711—2013 中小型旋转电机通用安全要求 GB/T22714—2008 交流低压电机成型绕组匝间绝缘试验规范 GB/T22719.1-2008 8交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2-2008 交流低压电机散联绕组匝间绝缘第2部分：试验限值
3术语和定义
本文件没有需要界定的术语和定义。
4型式，基本参数与尺寸
4.1YE2系列（P23）三相异步电动机（以下简称电动机"）型号由产品代号和规格代号两部分依次排列组成，且应符合GB/T4831一2016的规定。
1 JB/T5271—2022
示例：
YE2-160L1-2
规格代号：轴中心高为160mm，机座长为L：铁心长度为1号，极数为2极产品代号：正2能效等级的三相异步电动机
4.2 电动机的外壳防护等级为IP23（应按GB/T4942—2021的规定）。 4.3电动机的冷却方法为IC01（应按GB/T1993一1993的规定）。 4.4 电动机的结构及安装型式为IMB3（应按GB/T997一2008的规定）。 4.65 电动机的定额是以连续工作制（S1）为基准的连续定额。 4.6 电动机的额定频率为50Hz，额定电压为380V，定子绕组为△接法。 4.7电动机应按下列额定功率制造：
5.5kw.7.5kW,11kw.15kW.18.5kw,22kw,30kW,37kW,45kw.55kW.75kW. 90kW.110kw.132kW.160kW.(185kw).200kW.(220kw).250kW.(280kw).315kW. 355kW,400kW,450kW.500kW,560kW.630kW.
注：带括号的为非优先推荐规格。 4.8 3电动机的机座号与同步转速及额定功率的对应关系应按表1的规定。
表1 机座号与同步转速及额定功率的对应关系
同步转速 /min
机座号
1500
1 000
3 000
750
600
500
额定功率 kW
5.5 7.5 一 11 15 18.5 22 30 37 45 55 75 90 110 132 - 一 160 (185)
15 18.5 22 30 37 45 55 75 90 110 一 132 160 (185) 200 (220) 250
11 15 18.5 22 30 37 45 55 75 90 110 132 160 (185) 200 (220) 250 一 (280) 315
7.5 11
160M 160L1 160L2 180M 180L 200M 200L 225M 250S 250M 280S 280M 315S 315M1 315M2 315M3 315M4 355M1 355M2 355M3
15 18.5 22 30 37 45 55 75 90 110 132 160 一 (185) 200 (220)
55 75 90
一
(280) 315
110 132
2 JB/T5271—2022
表1 机座号与同步转速及额定功率的对应关系（续）
同步转速 r/min 额定功率 kw
机座号
3 000
1 500
1 000
750
600
500
250 (280) 一 315 355 400 一 450 500 560 630
200 (220) 250 280 315 355 一 400 450 500 560
90 110 132 160 (185) 200 一 (220) 2.50 (280) 315
355M4 355L1 355L2 400S1 400S2 400S3 400S4 400L1 400L2 400L3 400L4 注1:M、L后面的数字1、2、3、4分别代表同一机座号和同步转速下的不同额定功率。 注2: 带括号的为非优先推荐规格。
一
一
355
355
160 (185) 200 (220) 250 (280) 315 355 400 450
400 一 450 500 560 630
400 - 450 500 560 630
4.9 电动机的安装尺寸及公差应符合表2的规定，外形尺寸不应大于表2的规定，尺寸符号如图1 所示。
3 JB/T 5271-
不不
4
2ia
I-I 放大
-2022
D
北
P
机座号280400
机座号160~250
机座号160~250
机座号280~400
注：图中双点划线为项部接线盒或者左侧接线盒
图1机座带底脚、端盖上无凸缘的电动机表2机座带底脚，端盖上无凸缘的电动机
安装尺寸及公差mm
外形尺寸mm
机
H
G
座号
F
极数
公称 公称 公 招 公称 极限 公称 极限 公称 极限 公称|极限 公称极限 公称 极限 位置 AB AC AD HD L 尺寸 尺寸 十尺寸偏差尺寸偏差 尺寸偏差 尺寸 偏差 尺寸 自 尺时寸 偏差 尺寸 偏差 度公差
160M
210 254 241 279 267 305
3 121±3.055
48
24,6.8 254
42.5 160
330 380 310 440 676
1.08
14
160L 180M 180L 200M 200L
110±0.43
14.5
1
2, 4%6.8 279
180
360 420 325 505 726
16
49
#1.20
820 886
-0.63
-420 200 02
2,46.8 318
405 465 380 570
60
53
11
18.5
18
225M
450 520 A 640 880
356
052
225
149
140±0.50
4.6.8
±4.0|65
58
11
250S
168
$2.0·M9 510 54
24
710 930
4, 6.8
75
20
67.5
