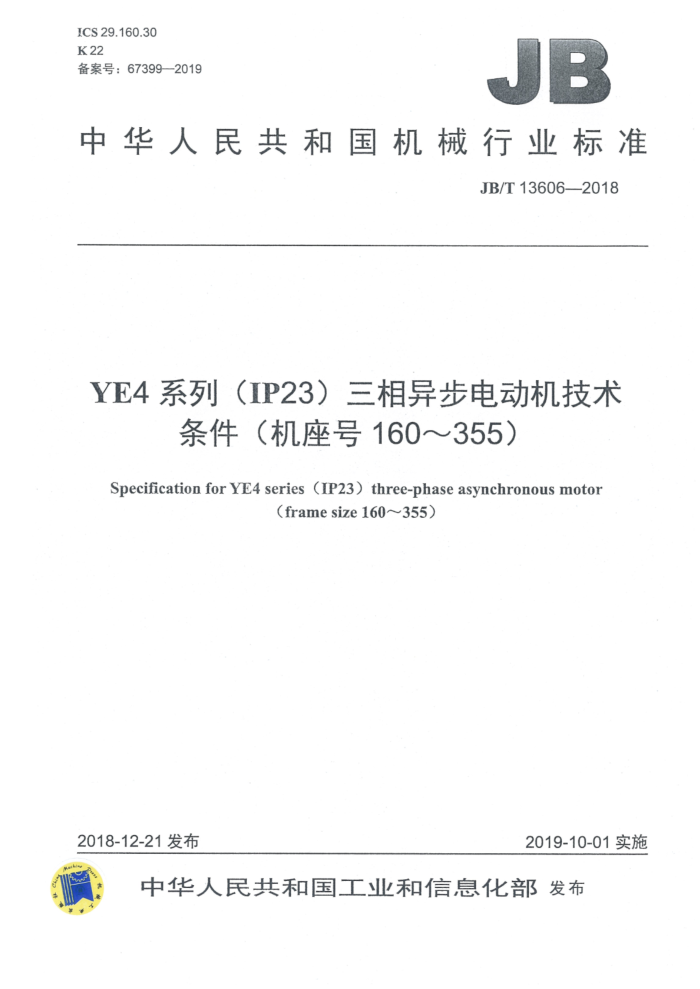

ICS29.160.30 K22 备案号：67399—2019
JB
中华人民共和国机械行业标准
JB/T136062018
YE4系列（IP23）三相异步电动机技术
条件（机座号160～355）
Specification for YE4 series (IP23) three-phase asynchronous motor
(framesize160~355)
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T136062018
目 次
前言 1 范围 2规范性引用文件 3型式，基本参数与尺寸. 4技术要求..
I1
5试验方法 6检验规则. 7标志、包装及保用期
.12 13 14
图1机座带底脚、端盖上无凸缘的电动机
3
表1 机座号与同步转速及额定功率的对应关系表2 机座带底脚、端盖上无凸缘的电动机. 表3 轴伸键的尺寸及公差表4径向圆跳动公差表5平行度公差表6平面度公差.. 表7对称度公差表8效率和功率因数的保证值... 表9堵转转矩对额定转矩之比的保证值。 表10最小转矩对额定转矩之比的保证值. 表11 最大转矩对额定转矩之比的保证值，表12 堵转电流对额定电流之比的保证值表13 电气性能保证值的容差表14 断电后间隔时间表15 对于不同轴中心高H用位移、速度和加速度表示的振动强度限值（方均根值）表16 检验项目. 表17 出线端标志
..10 .10 ..11 12 13 14 JB/T13606-2018
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：上海电机系统节能工程技术研究中心有限公司、大连电机集团有限公司、江天电
机有限公司、山东华力电机集团股份有限公司、康富科技股份有限公司、美国国际铜专业协会上海代表处、西安泰富西玛电机有限公司、中达电机股份有限公司、山西电机制造有限公司、安徽皖南电机股份有限公司、无锡东元电机有限公司、浙江沪龙科技股份有限公司。
本标准主要起草人：金晶、张少波、洪江、张文斌、叶利红、王根、王建权、王鸿。 本标准为首次发布。
Ⅱ JB/T13606-2018
YE4系列（IP23）三相异步电动机技术条件（机座号160～355）
1范围
本标准规定了YE4系列（IP23）三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、 检验规则、标志、包装及保用期。
本标准适用于YE4系列（IP23）三相异步电动机（机座号160355）（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T755旋转电机定额和性能 GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032-2012三相异步电动机试验方法 GB/T1971--2006旋转电机线端标志与旋转方向 GB/T1993--1993 旋转电机冷却方法 GB/T4772.1-1999旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55
1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T10068-2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T10069.3--2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12665-2017电机在一般环境条件下使用的湿热试验要求 GB/T14711一2013中小型旋转电机通用安全要求 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号依次排列组成。
示例： Y E4 -160M1-2
规格代号：表示轴中心高为160mm，机座长度代号为M，铁心长度代号为1号，极数为2极产品代号：表示正4能效等级产品代号：表示三相异步电动机
1 JB/T13606-—2018
3.2 电动机的外壳防护等级为IP23（按GB/T4942.1一2006的规定）。 3.3 电动机的冷却方法为IC01（按GB/T1993一1993的规定）。 3.4 电动机的结构及安装型式为IMB3（按GB/T997一2008的规定），其他安装方式由用户与制造厂协议决定。 3.5电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6电动机的额定频率为50Hz，额定电压为380V。定子绕组均为△接法。 3.7 电动机应按下列额定功率制造：
4k,5.5kw,7.5kW,11kw,15kw,18.5kW,22kw,30kw,37kw,45kw,55k,75kw, 90kW,110kw,132kW,160kW,200kw,250kW,315kw,355kW。 3.8电动机的机座号与同步转速及额定功率的对应关系应按表1的规定。
表1 机座号与同步转速及额定功率的对应关系
同步转速 r/min
机座号
3 000
1 500
1000
750
额定功率 kw
160M1 160M2 160L 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L2 355M1 355M2 355L1 355L2 注：M、L后面的数字1、2分别代表同一机座号和同步转速下的不同额定功率。
1 13
4 5.5 7.5 / 11 15 18.5 22. 30 37 45 55 75 90 110 132 160 200 一
18.5
O
30 37
18. 22
45 55 75 90 110 132 160 200 250 315 355
45 55 75 90 110 132 160 200 250 315 355
30 37 45
75 90 110 132 160 200 250 一
3.9 电动机的安装尺寸及公差应符合表2和图1的规定，外形尺寸应不大于表2和图1的规定。 2 JB/T136062018
口
5
二
口
一
图 JB/T13606-2018
0 0L.8 5 5 060 T
0
L
A 00 5 0 0 0 0L9
2 0 5 8
OLE 0 06E 4 4 0 4 3 0 01T 0 8
目
A
0 0 2
0 0
E 0 OLE SIt I
?I
?oz$
烟
4
2 03
4
2
时
C
15
寿
H
10
585
建
5 5
5
0t
牛霸 O 0 EEI 9
8
..
0 m 3 0 61 4 LSt 0
0E9
林 5 s'6E1 6ST m
5822 LS 2 W082 SSIE
5 0
H
0
0 35 0
O19
8*9 -
8"9 8“9 8"g"
0
板故
N
机座中
三
H JB/T13606—2018
3.10电动机轴伸键的尺寸及公差应符合表3的规定。
表3轴伸键的尺寸及公差
单位为毫米
键宽
轴伸直径
键高
12 0.027 14 ~0.027 16 -0.027 18 ~0.027 20 ~0.03 2 0.03 25 0.03
8 0.090 9 0.090 10 ~0.090 11-0.110 12 _0.10 140.110
42
48
55
60
65 75
80
95
3.11轴伸长度一半处的径向圆跳动公差应符合表4的规定。
表4径向圆跳动公差
单位为毫米
轴伸直径
圆跳动公差
0.05 0.06 0.07
>42~50
>50~80 >80~95
3.12 电动机轴线对底脚支承面的平行度公差应符合表5的规定。
表5平行度公差
单位为毫米
平行度公差
机座号 160~250 >250~315
0.40
0.75 1.00
355
3.13电动机底脚支承面的平面度公差应符合表6的规定。
