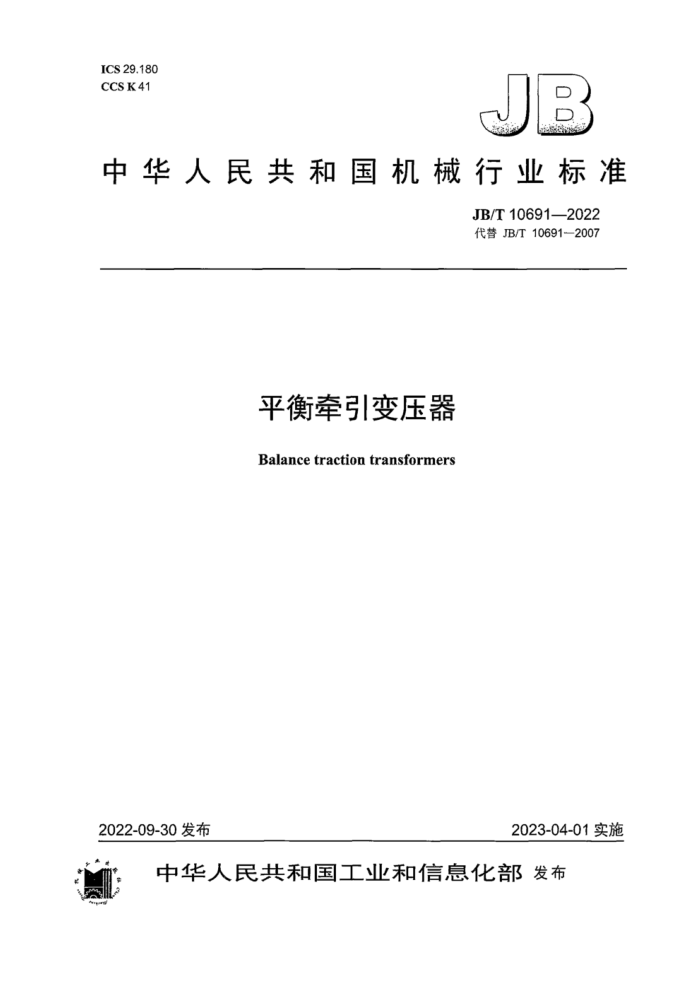

ICS 29.180 CCS K41
EE
中华人民共和国机械行业标准
JB/T106912022 代替JB/T10691—2007
平衡牵引变压器 Balance traction transformers
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JB/T10691—2022
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4产品型号... 5使用条件. 5.1正常使用条件 5.2特殊使用条件. 6性能参数及接线方式 6.1性能参数 6.2接线方式. 7技术要求。 8试验项目. 8.1例行试验. 8.2型式试验. 8.3特殊试验. 9试验要求及试验方法. 9.1概述 9.2一次侧电流不平衡率测量和中性点电流百分数测量 9.3 短路承受能力试验。 9.4过负荷能力试验.. 10铭牌. 11标志，包装运输和贮存
-
-
-
鲜
图1 绕组接线示意图. 图2套管位置示意图.
表110000kVA63000KVA平衡牵引变压器的性能参数表2额定绝缘水平 JB/T10691-2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T10691—2007《平衡牵引变压器》，与JB/T10691—2007相比主要技术变化如下：
对规范性引用文件进行了完善，增加了对GB/T1094.10和GB/T2900.95的引用：一增加了使用条件；对性能参数进行了调整：空载损耗约平均下降10%：负载损耗约平均下降15%：对绕组接线示意图进行了修改，删除了一次侧的接地符号：对技术要求进行了完善和补充，绝缘水平中补充了操作冲击耐受电压，增加了对局部放电和承受频繁短路能力的要求：对试验项目及试验方法进行了完善，由直接引用标准改为给出具体的试验项目和试验方法，增加了一次侧电流不平衡率测量、中性点电流百分数测量、短路承受能力试验和过负荷能力试验的试验要求和方法将铭牌作为单独一章，并增加了对一次侧电流不平衡率和中性点电流百分数的铭牌标志要求。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国变压器标准化技术委员会（SAC/TC44）归口。 本文件起草单位：沈阳变压器研究院股份有限公司、保定天威保变电气股份有限公司云南变压器
电气股份有限公司，特变电工股份有限公司新疆变压器厂，卧龙电气银川变压器有限公司，西安西电变压器有限责任公司，特变电工湖南电气有限公司，山东电力设备有限公司，浙江江山变压器股份有限公司，特变电工沈阳变压器集团有限公司，华翔翔能科技股份有限公司。
本文件主要起草人：章忠国、郭满生、杨宏伟、张显忠、孟杰、鲁玮、王粉芍、符以平、徐永伟、 姜振军，孙洪军。夏欣。
本文件所代替文件的历次版本发布情况为：
JB/T10691—2007。 JB/T10691—2022
平衡牵引变压器
1范围
本文件规定了平衡牵引变压器的术语和定义，产品型号，使用条件，性能参数，接线方式，技术要
求、试验项目、试验要求、试验方法、铭牌以及标志、包装、运输和贮存。
本文件适用于带回流线的直接供电方式电气化铁路牵引变电所用的额定容量为10000kVA～ 63000kVA、额定频率为50Hz电压等级为110kV、三相变两相且接线方式为YNV和YNA的油浸式平衡牵引变压器的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1094.1-2013 电力变压器第1部分：总则 GB/T1094.2电力变压器 第2部分：液浸式变压器的温升 GB/T1094.3电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T1094.5 电力变压器 第5部分：承受短路的能力 GB/T1094.7 电力变压器 ：第7部分：油浸式电力变压器负载导则 GB/T 1094.10 电力变压器第10部分：声级测定 GB/T2900.95 电工术语变压器、调压器和电抗器 GB/T6451油漫式电力变压器技术参数和要求 JB/T501电力变压器试验导则 JB/T3837 变压器类产品型号编制方法 JB/T100886kV~1000kV级电力变压器声级
3术语和定义
GB/T1094.1-2013和GB/T2900.95界定的以及下列术语和定义适用于本文件。
3.1
平衡牵引变压器balancetractiontransformer 三相变两相的直接供电方式电气化铁路牵引变电所用的变压器。 注：当一次侧输入三相对称电压时：二次侧输出两相正交且幅值相等的电压：当二次侧两相负载电流相等时，一次
侧三相电流完全对称。
3.2
YNV接线YNVconnection 一次侧为YN联结：二次侧两相输出绕组接成与“V"形状相似的接线方式。
3.3
YNA接线 YNA connection 一次侧为YN联结，二次侧两相输出绕组接成与倒写的“A形状相似的接线方式。
1 JB/T10691—2022
3.4
一次侧电流不平衡率unbalancerateofcurrent 平衡牵引变压器在额定条件下运行时，一次侧三相电流中的最大电流与最小电流的差值和三相电流
平均值的百分比。 3.5
中性点电流百分数 percentage of neutral current 平衡牵引变压器在额定条件下运行时，一次侧中性点电流与三相电流平均值的百分比。
4产品型号
平衡牵引变压器的产品型号按JB/T3837的规定。 示例： PQYSF-31500/110表示三相，油浸式，无励磁调压，风冷，铜导线，31500kVA、110kV级平衡牵引变压器。
5使用条件
5.1正常使用条件
平衡牵引变压器的正常使用条件按GB/T1094.1的规定 5.2特殊使用条件
凡是需要满足5.1规定的正常使用条件之外的特殊使用条件，由用户与制造厂在询价和订货时协商确定。
6性能参数及接线方式
6.1性能参数
平衡牵引变压器的额定容量、额定电压、分接范围、接线方式、空载损耗、负载损耗、空载电流及短路阻抗应符合表1的规定。
表110000kVA~63000kVA平衡牵引变压器的性能参数额定电压及分接范围
额定容量 kVA 10000 12 500 16000 20 000
空载损耗 负载损耗 空载电流 短路阻抗 kw
kV
接线方式
kw 52.0 62.0 0.62 76.0 0.57 94.0
% 0.62
%
一次侧
二次侧
11.2 13.1 15.6
25 000 110±3X2.5% 27.5 YNV或YNA 21.9 18.5
0.57 0.53 8.4或10.5 0.53 0.49 0.49 0.45
110 133 155 193 232
110±2X2.5%
25.9 30.8 36.9 43.6
31500 40000 50 000 63 000
对于不对称分接，其分接范围的选择可参考GB/T6451。
2 JB/T10691—2022
6.2接线方式
平衡牵引变压器的接线方式为YNV或YNA：其绕组接线如图1所示。
0
-
H
.
1
a）YNV接线
b）YNA接线
图1 绕组接线示意图
7技术要求
7.1平衡牵引变压器的技术要求除满足本文件的规定外：·还应符合GB/T1094.1GB/T1094.2、GB/T 1094.3、GB/T1094.5和GB/T6451的规定。 7.2 平衡牵引变压器的额定绝缘水平按表2的规定。
表2额定绝缘水平
单位为干伏
雷电冲击耐受电压
设备最高电压 外施耐受电压或线端交流耐受电压 操作冲击耐受电压（方均根值）
部位
（峰值）全波 截波
（方均根值）
（峰值，相对地）
530 220
一次侧二次侧一次侧中性点 7.3平衡牵引变压器的局部放电水平应符合GB/T1094.3的规定。 7.4平衡牵引变压器在额定频率下的过励磁能力应满足下列要求：平衡牵引变压器在额定负载时可以在105%额定电压下连续运行，在空载时可以在110%额定电压下连续运行。 7.5平衡牵引变压器的温升限值应符合GB/T1094.2的规定。 7.6平衡牵引变压器的负荷曲线由制造厂与用户协商确定，在过负荷条件下的温升限值以最热月平均温度30℃为基准，顶层油温度应不超过105℃，绕组热点温度应不超过140℃，其他要求按照GB/T1094.7
126 31.5 52
200 85 95
395 一
480 200 250
3 JB/T10691—2022
的规定。 7.7平衡牵引变压器一次侧中性点应满足直接接地运行方式的要求。 7.8平衡牵引变压器在每个分接位置均应能保证满容量运行。 7.9平衡牵引变压器一次侧电流不平衡率应不大于8%，中性点电流百分数应不大于10%。 7.10平衡牵引变压器由于结构不对称的原因：其高压侧AO、CO及低压侧αtc-Bc的直流电阻不平衡率按GB/T6451的规定：而高压侧BO及低压侧αB仅需提供直流电阻实测值作参考。 7.11平衡牵引变压器应具有能承受牵引网近端和远端频繁短路的能力（不少于70次/年，其中40%为近端短路：在一次侧额定电压。二次侧短路情况下3s内连续两次冲击：应不影响其使用寿命）平衡牵引变压器（在任意分接位置）应能在规定的过电流条件下承受外部短路的热，动稳定效应而无损伤。
稳态短路电流I应使用平衡牵引变压器的短路阻抗加上系统阻抗来计算：系统短路表观容量取 9000MVA，最大暂态短路电流峰值取2.55I。
对于热稳定能力，平衡牵引变压器在稳态短路电流下2S内不应发生任何热损伤：对于动稳定能力平衡牵引变压器在最大暂态短路电流峰值下0.25s内不应发生任何机械损伤，且短路后绕组热点温度不应超过250℃（短路前平衡牵引变压器在额定状态下运行）。 7.12平衡牵引变压器的声级水平应符合JB/T10088的规定。
8试验项目
8.1例行试验
例行试验项目如下： a）绕组电阻测量（按JB/T501）： b）电压比测量和联结组标号检定（按JB/T501）： c）一次侧电流不平衡率测量（按9.2)： d）中性点电流百分数测量（按9.2)： e）短路阻抗和负载损耗测量（按JB/T501）：）空载损耗和空载电流测量（按JB/T501）： g）在90%和110%额定电压下的空载损耗和空裁电流测量（按JB/T501）： h）绕组对地及绕组间直流绝缘电阻测量（按JB/T501） i）绕组对地和绕组间电容测量（按JB/T501） j）绝缘系统电容的介质损耗因数tans测量（按JB/T501）； k）雷电全波冲击试验（LI）（按GB/T1094.3）： 1）外施耐受电压试验（AV）（按GB/T1094.3）： m）线端交流耐受电压试验（LTAC）（按GB/T1094.3）： n）感应耐受电压试验（IVW）（按GB/T1094.3）： o）带有局部放电测量的感应电压试验（IVPD）（按GB/T1094.3）： P）压力密封试验（按JB/T501)： q）铁心和夹件绝缘检查（按JB/T501）；）绝缘油试验（按JB/T501）
8.2型式试验
型式试验项目如下： a）温升试验（按GB/T1094.2）： b）声级测定（按GB/T1094.10）
