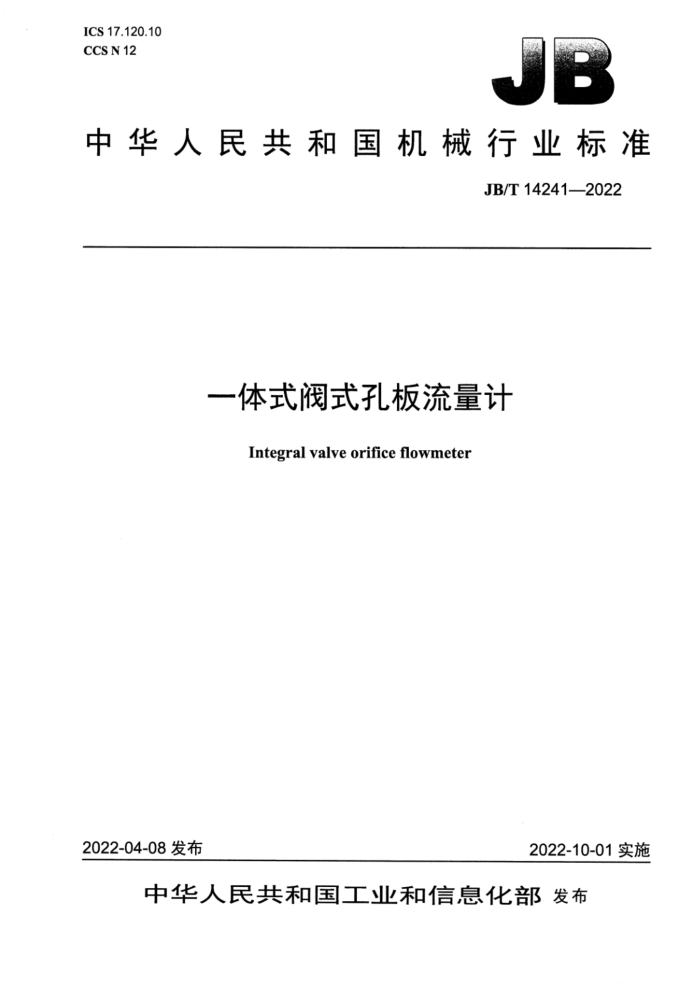

ICS 17.120.10 CCS N12
中华人民共和国机械行业标准
JB/T14241—2022
一体式阀式孔板流量计
Integralvalveorificeflowmeter
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准一体式阀式孔板流量计
JB/T142412022
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2022年10月第1版第1次印刷
定价：22.00元
*
书号：15111·16356 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T14241—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4结构型式 5基本参数 6正常工作条件， 6.1介质参数范围 6.2电源条件. 6.3环境条件 6.4安装要求 7技术要求 7.1 外观与结构. 7.2 示值误差. 7.3 重复性误差. 7.4 耐压强度. 7.5 密封性能 7.6 智能差压式流量计算机性能 7.7 功能. 7.8 绝缘电阻和绝缘强度 7.9 电磁兼容抗扰度 7.10 环境适应性 7.11 阀式孔板节流装置 7.12 防爆性能 8试验方法 8.1 外观与结构. 8.2 示值误差. 8.3 重复性误差 8.4 耐压强度. 8.5 密封性能... 8.6 流量计算机性能. 8.7 功能... 8.8 绝缘电阻和绝缘强度 8.9 电磁兼容抗扰度 8.10 环境适应性 8.11 阀式孔板节流装置 8.12 防爆性能. 9检验规则 9.1 检验项目.. 9.2 出厂检验
II
F
X
0
I JB/T14241—2022
9.3型式检验. 10标志、包装和贮存 10.1标志. 10.2 包装.. 10.3 贮存..
9
10 10 ..10 10
图1一体式高级型阀式孔板流量计图2一体式普通型阀式孔板流量计. 图3 一体式简易型阀式孔板流量计，
2
表1基本参数. 表2准确度等级与允许误差对照表表3检验项目.
4
II JB/T14241—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。 本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本文件起草单位：成都航利阀门成套设备有限公司、四川省机械研究设计院、成都金陵能源装备有
限公司、德阳迪信佳阀门有限公司、上海工业自动化仪表研究有限公司、上海仪器仪表自控系统检验测试所有限公司、河北省计量监督检测研究院。
本文件主要起草人：高敏、徐灵、何平、郑才华、李颖、吴顺利、王嘉宁、李少领、覃辉、庄瑛、 左剑敏、黄斌、肖红练。
本文件为首次发布。
II JB/T14241—2022
一体式阀式孔板流量计
1范围
本文件规定了一体式阀式孔板流量计的术语和定义、结构型式、基本参数、正常工作条件、技术要求、试验方法、检验规则及标志、包装和贮存。
本文件适用于由智能差压式流量计算机与阀式孔板节流装置组成，测量封闭管道内均匀单相气体、 液体流量的一体式阀式孔板流量计的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3 ：环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2624.1用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和要求 GB3836（所有部分）爆炸性环境 GB/T13384—2008 机电产品包装通用技术条件 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验 GB/T21446 用标准孔板流量计测量关然气流量 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 JB/T7252 阀式孔板节流装置 JG640—2016差压式流量计检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
一体式阀式孔板流量计integralvalveorificeflowmeter 由智能差压式流量计算机、温度传感器（或变送器）、压力传感器（或变送器）与阀式孔板节流装
置两部分组成，能在线测量显示管路内流体流量，具有温度和压力补偿功能的流量计。 3.2
智能差压式流量计算机intelligentdifferentialpressureflowcomputer 安装在阀式孔板节流装置上，由差压传感器（或变送器）、压力传感器（或变送器）、温度传感器（或
变送器）信号采集单元和转换单元、流量计算和处理单元及输出单元构成，具有测量压力、差压、温
1 JB/T14241—2022
度，实时计算并显示流体流量以及数据传输功能的流量计算机。
4结构型式
一体式阀式孔板流量计（以下简称“流量计”）按结构可分为：
-
体式高级型阀式孔板流量计：阀式孔板节流装置有孔板升降机构，更换孔板不需停止介质输送，其结构如图1所示；体式普通型阀式孔板流量计：阀式孔板节流装置有孔板升降机构，更换孔板需停止介质输送，其结构如图2所示；体式简易型阀式孔板流量计：阀式孔板节流装置无孔板升降机构，更换孔板需停止介质输送，其结构如图3所示。
B
标引序号说明： 1下游测量管； 2—温度变送器； 3——高级阀式孔板流量计；
-取压球阀：取压管；一流量计算机支架；三/五阀组：
6
7
8- 9 10 一智能差压式流量计算机。
一上游测量管： -19管管束流动整流器：
4
5-
图1一体式高级型阀式孔板流量计
标引序号说明： 1——下游测量管； 2——温度变送器： 3——普通阀式孔板流量计；
取压球阀：一取压管；一流量计算机支架：一三/五阀组；
6
7-
8
一上游测量管： -19管管束流动整流器；
9-
4-
10- 一智能差压式流量计算机。
5-
图2 2一体式普通型阀式孔板流量计
2 JB/T14241—2022
O
O
00
.
标引序号说明：
下游测量管：
-取压球阀： 7——取压管： 8-流量计算机支架； 9—三/五阀组： 10——智能差压式流量计算机。
1
6
2- 温度变送器： 3— 一简易阀式孔板流量计： 4—上游测量管： 5-—19管管束流动整流器；
图3 一体式简易型阀式孔板流量计
5基本参数
流量计的基本参数见表1。
表1基本参数
项目准确度等级公称压力公称通径适用介质介质温度
基本参数 1.0级、2.0级 PN16～PN250 DN50~DN700
天然气、煤层气、水、轻质油、轻烃
-29℃~121℃
6正常工作条件
6.1介质参数范围
介质参数范围如下： a）压力：0MPa～25MPa; b）差压：0kPa300kPa； c）温度：-29℃～121℃。
6.2 电源条件
电源要求如下： a）直流供电：电源电压优先选用12V~27V，纹波电压小于100mV； b）电池供电：电压为3V～4V。
3
