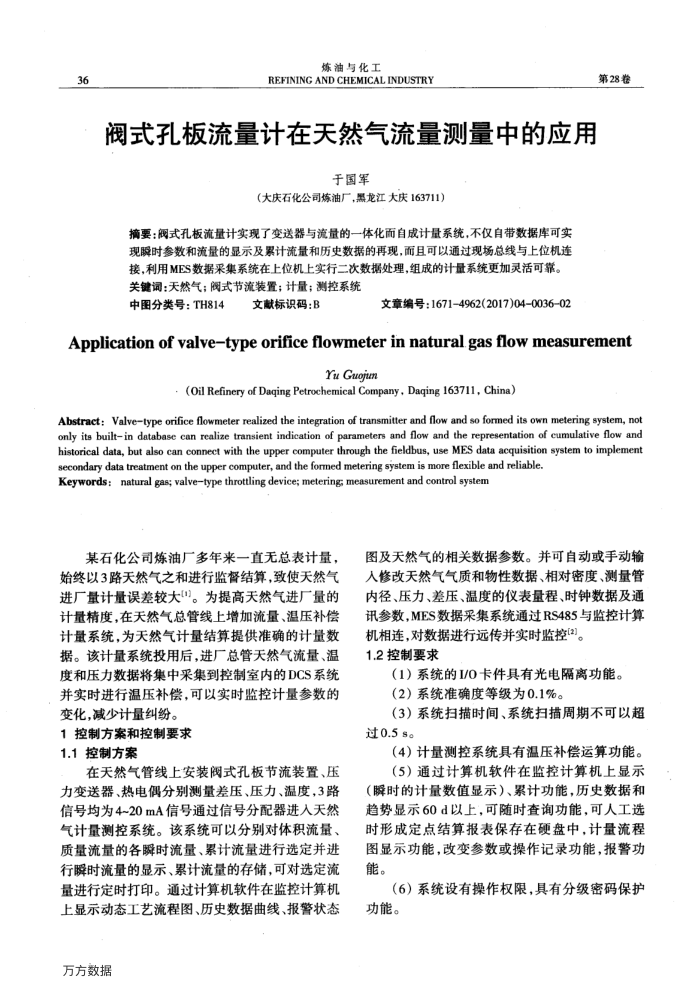

阀式孔板流量计在天然气流量测量中的应用
于国军
（大庆石化公司炼油厂，黑龙江大庆163711）
摘要：阀式孔板流量计实现了变送器与流量的一体化面自成计量系统，不仅自带数据库可实现瞬时参数和流量的显示及累计流量和历史数据的再现，而且可以通过现场总线与上位机连接，利用MES数据采集系统在上位机上实行二次数据处理，组成的计量系统更加灵活可靠。关键调：天然气；阀式节流装置；计量；测控系统
中图分类号：TH814
文献标识码：B
文章编号：1671-4962(2017)04-0036-02
第28卷
Applicationofvalve-typeorificeflowmeterinnaturalgasflowmeasurement
YuGuojum
- (Oil Refinery of Daqing Petrochemical Company, Daqing 163711, China)
Abstract: Valvetype orifice flowmeter realized the integration of transmitter and flow and so formed its own metering system, not only its builtin database can realize transient indication of parameters and flow and the representation of cumulative flow and historical data, but also can connect with the upper computer through the fieldbus, use MES data acquisition system to implement
secondary data treatment on the upper computer, and the fomed metering system is more flexible and reliable. Keywords:natural gas; valve-type throttling device; metering; measurement and control system
某石化公司炼油厂多年来一直无总表计量，始终以3路天然气之和进行监督结算，致使天然气进厂量计量误差较大)。为提高天然气进厂量的计量精度，在天然气总管线上增加流量、温压补偿计量系统，为天然气计量结算提供准确的计量数据。该计量系统投用后，进厂总管天然气流量、温度和压力数据将集中采集到控制室内的DCS系统并实时进行温压补偿，可以实时监控计量参数的
变化，减少计量纠纷。 1控制方案和控制要求 1.1控制方案
在天然气管线上安装阀式孔板节流装置、压力变送器、热电偶分别测量差压、压力、温度，3路信号均为4~20mA信号通过信号分配器进入天然气计量测控系统。该系统可以分别对体积流量、质量流量的各瞬时流量、累计流量进行选定并进行瞬时流量的显示、累计流量的存储，可对选定流量进行定时打印。通过计算机软件在监控计算机上显示动态工艺流程图、历史数据曲线、报警状态
万方数据
图及天然气的相关数据参数。并可自动或手动输人修改天然气气质和物性数据、相对密度、测量管内径、压力、差压、温度的仪表量程、时钟数据及通讯参数，MES数据采集系统通过RS485与监控计算
机相连，对数据进行远传并实时监控[2]。 1.2控制要求
（1）系统的I/0卡件具有光电隔离功能。（2）系统准确度等级为0.1%。
（3）系统扫描时间、系统扫措周期不可以超过0.5s。
（4）计量测控系统具有温压补偿运算功能。（5）通过计算机软件在监控计算机上显示
（瞬时的计量数值显示）、累计功能，历史数据和趋势显示60d以上，可随时查询功能，可人工选时形成定点结算报表保存在硬盘中，计量流程图显示功能，改变参数或操作记录功能，报警功能。
（6）系统设有操作权限，具有分级密码保护功能。
