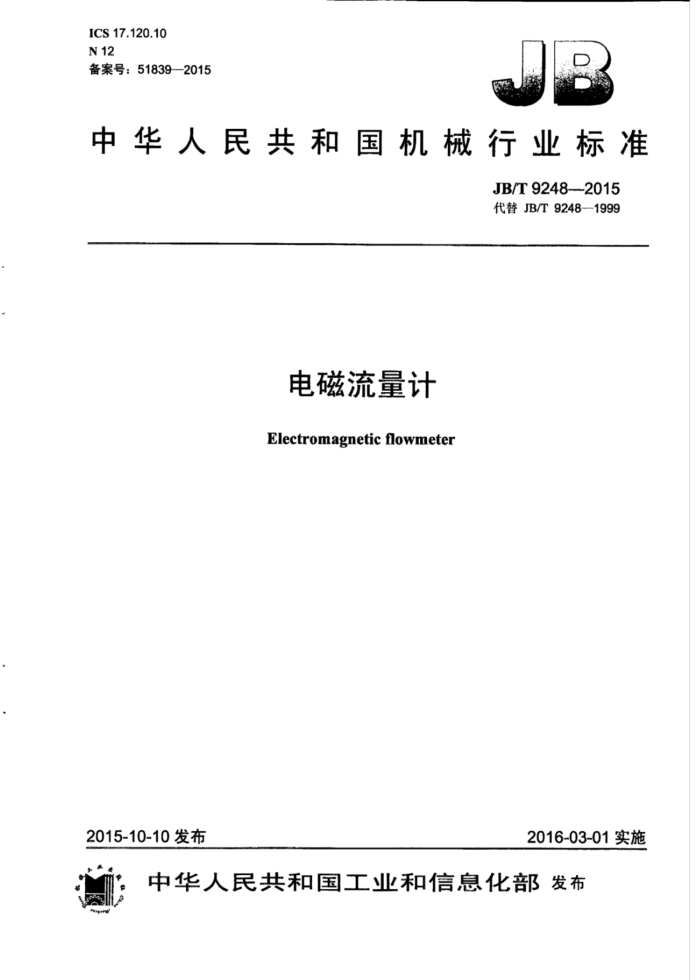

ICS17.120.10 N 12 备案号：51839—2015
中华人民共和国机械行业标准
JB/T 92482015 代替JB/T92.48—1999
电磁流量计 Electromagneticflowmeter
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T9248——2015
目 次
前言 1范围... 2规范性引用文件 3术语和定义.. 4产品结构和分类 4.1基本结构 4.2分类.. 5基本参数... 5.1公称通径. 5.2 连接尺寸... 5.3 流量测量范围， 5.4 准确度等级 5.5 输出信号 5.6 .T.作环境温度和相对湿度 5.7 机械振动 5.8 供电电源. 5.9 输出负载电阻.. 5.10 被测液体温度， 5.11 额定.T作压力... 5.12直管段长度 6技术要求.. 6.1 与准确度有关的要求， 6.2 与影响量有关的要求.. 6.3 其他要求.. 6.4 智能型流量计的基本功能要求 7试验方法. 7.1 试验条件， 7.2 与准确度有关的试验 7.3 与影响量有关的试验 7.4 其他试验， 7.5 智能型流量计的基本功能试验 8
II
10
1
12
3
检验规则. 8.1 出厂检验。 8.2 型式检验. 8.3 抽样方案和判定规则 9标志、包装和贮存 9.1标志
13 . 13 13 14 15 15 15
9.2 包装.
I JB/T9248—2015
9.3贮存.. 参考文献..
.15 .. 16
图1上游直管段长度推荐值
.4
表1工作环境温度与相对湿度表2机械振动参数表3负载电阻... 表4各准确度等级的基本误差限表5绝缘强度试验参数，表6试验环境条件表7试验的电源条件表8检验项目
2
5
9
14
II JB/T92482015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9248—1999《电磁流量计》。与JB/T9248—1999相比主要技术变化如下：
更新了规范性引用文件；删除了原标准3.3有关材料的规定：增加了脉冲输出信号和数字通信信号（见5.5.1和5.5.2)；增加了直流供电（见5.8）；直管段长度改为由制造商确定（见5.12）；增加了直流电源反向保护要求（见6.2.4）和相应的试验方法（见7.3.4）；在与影响量影响有关的技术要求中，增加了直流电源电压变化（见6.2.7）、电源电压短时中断（见6.2.8）、电源瞬时过压（见6.2.9）等电源影响要求，还增加了静电放电抗扰度（见6.2.10）、 射频电磁场辐射抗扰度（见6.2.11）、电快速瞬变/脉冲群抗扰度（见6.2.12）、浪涌抗扰度（见 6.2.13）和工频磁场抗扰度（见6.2.14）等电磁兼容性要求和相应的试验方法；增加了潜水型传感器的外壳防护等级要求（见6.3.1）和相应的试验方法（见7.4.1）； -增加了防爆型流量计的防爆性能要求（见6.3.2）和相应的试验方法（见7.4.2）； -增加了智能型流量计的基本功能要求（见6.4）和相应的试验方法（见7.5）；试验条件中，根据GB/T18659的规定，一般试验的环境溢温度由5℃～35℃改为4℃～35℃，相对湿度由45%～85%改为35%～75%（见表6）。直流电源信号的输出负载电阻由3602、允差±5%（4mA~20mA）和7502、允差±5%（0mA~10mA）改为2502，允差±0.05% 频率输出、脉冲输出和报警输出的负载电阻由制造商规定（见7.1.3）。
本标准由机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：上海工业自动化仪表研究院。 本标准参加起草单位：上海光华仪表有限公司、上海光华爱而美特仪器有限公司、上海威尔泰工业
白动化股份有限公司、开封仪表有限公司、北京瑞普三元仪表有限公司、余姚市银环流量仪表有限公司、 上海贝菲自动化仪表有限公司、上海肯特仪表股份有限公司、重庆川仪流量仪表分公司、浙江迪元仪表有限公司、中环天仪股份有限公司、杭州盘古白动化系统有限公司、上海福克斯波罗有限公司、上海横河电机有限公司、上海华强浮罗仪表有限公司、天津市亿环白动化仪表公司、西门子(中国)有限公司、 浦瑞斯仪表(上海)有限公司、安徽天康股份有限公司、中国物品编码中心。
本标准主要起草人：李明华、蔡啸虎、陈会庆、龚铭、李程生、李振中、刘忠海、马博、马中元、 马宇峰、苗豫生、翟国芳、邵思、石海林、孙向东、吴刚、徐佳、徐芦军、赵志良、朱家顺、周以智。
本标准所代替标准的历次版本发布情况为：
JB/T9248—1999。
IⅡI JB/T9248—2015
电磁流量计
1范围
本标准规定了电磁流量计（以下简称流量计）的产品结构和分类、基本参数、技术要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于测最封闭管道内导电液体流量的电磁流量计。 本标准不适用于插入式电磁流量计和用于明渠流量测量的电磁流量计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用F-对过程稳定性的检验） GB3836（所有部分） 爆炸性环境 GB4208—2008外壳防护等级（IP代码） GB/T9112--2010 钢制管法兰类型与参数 GB/T13384一2008机电产品包装通用技术条件 GB/T17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验 GB/T17626.8 电磁兼容 试验和测量技术.工频磁场抗扰度试验 GB/T17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18271.3 过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验 GB/T18659—2002 封闭管道中导电液体流量的测量电磁流量计的性能评定方法 GB/T20729—2006 封闭管道中导电液体流量的测量法兰安装电磁流量计总长度 GB/T25474—2010 工业自动化仪表公称通径值系列 GB/T254802010 仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T18659一2002界定的以及下列术语和定义适用于本文件。
3.1
传感器常数 constantofprimarydevice 传感器固有的系数。相当于在1m/s流速下，励磁电流取一定值时的信号电动势，或产生一定电动
势时的励磁电流。也可作为信号电动势与磁场参比信号的比率。
4产品结构和分类
4.1基本结构
流量计由传感器和转换器组成。按传感器和转换器的构成方式可分为分体型和一体型两种。分体型
1 JB/T9248—2015
是将传感器和转换器各白独立设置，中间用信号线连接。一体型是将传感器和转换器作为一个整体设置。
传感器包括下列单元：
流过被测导电液体的电绝缘测量管；对或多对径向对置的电极，测量由导电液体流动所产生的信号；在测量管中产生磁场的电磁体。
转换器的主要功能如下：
向传感器提供励磁线圈的励磁电流；一对流量信号进行放大、转换和显示，并输出为其他装置能接受的信号。
4.2分类
流量计按传感器和转换器的连接方式分为：
分体型；体型。
按用途和结构分为：
基本型；一防爆型；
一
一潜水型；卫生型。
按连接方式分为：
一法兰式：一夹持式；一卡箍式；一螺纹式； -焊接式。 按电路模式分为：
-
模拟型：信号处理使用模拟电路或模拟数字混合运算，功能简单。 智能型：采用微处理器，进行数字化处理，具有运算、储存、判断、白检、数字通信等功能。
5基本参数 5.1公称通径
流量计的公称通径应从GB/T25474—2010的表1中选取。 5.2连接尺寸
法兰连接式流量计的法兰连接尺寸应符合GB/T9112一2010的规定。DN15～DN400公称通径的法兰连接式传感器的法兰端面间长度应符合GB/T20729一2006的规定。用户对法兰连接尺寸、长度有特殊要求的，可由用户与制造商协商确定。 5.3流量测量范围
流量测量范围上限值的流速在0.5m/s～10m/s范围内选定，测量范围的范围度应大于等于5：1。 5.4准确度等级
流量计的准确度等级系列值为： 0.2，(0.25)，（0.3)，0.5，1.0，1.5，2.5。 注：括号内的数值不优先推荐使用。
2
