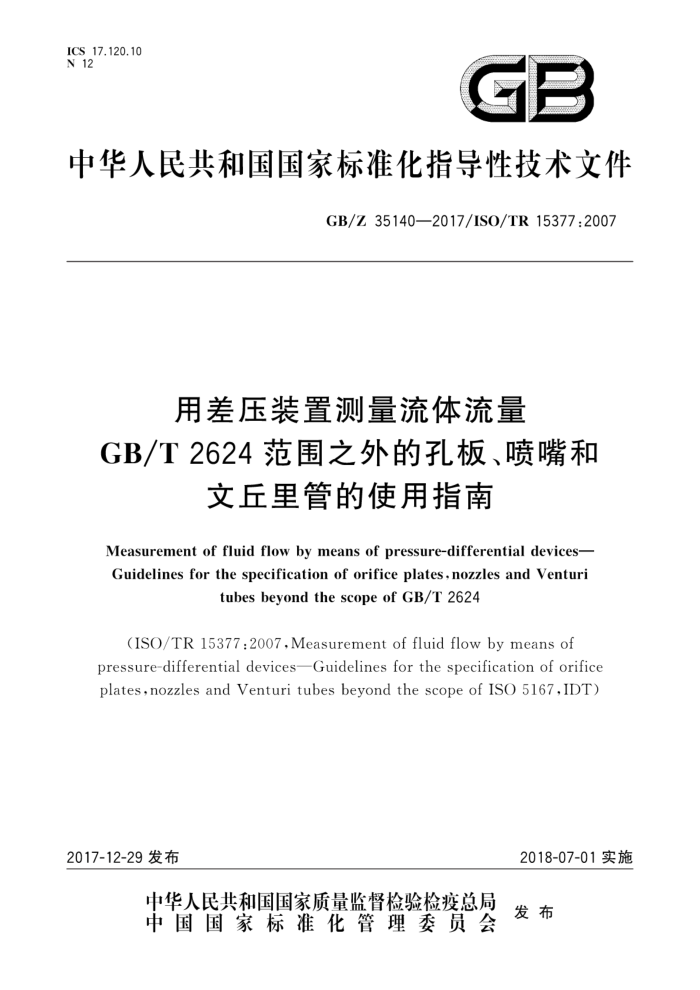

ICS 17.120.10 N 12
GB
中华人民共和国国家标准化指导性技术文件
GB/Z35140—2017/ISO/TR15377:2007
用差压装置测量流体流量
GB/T2624范围之外的孔板、喷嘴和
文丘里管的使用指南
Measurement of fluid flow by means of pressure-differential devices- Guidelines for the specification of orificeplates,nozzles and Venturi
tubesbeyondthescopeofGB/T2624
(ISO/TR15377:2007,Measurementoffluidflowbymeansof
pressure-differential devices-Guidelines for the specification of orifice plates,nozzles andVenturitubesbeyondthe scopeof ISO5l67,IDT)
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/Z35140—2017/ISO/TR15377:2007
前言
本指导性技术文件按照GB/T1.1一2009给出的规则起草。 本指导性技术文件采用翻译法等同采用ISO/TR15377：2007《用差压装置测量流体流量ISO5167
范围之外的孔板、喷嘴和文丘里管的使用指南》（英文版）。
与本指导性技术文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17611一1998封闭管道中流体流量的测量术语和符号（idtISO4006：1991）本指导性技术文件做了以下编辑性修改：
将标准名称修改为“用差压装置测量流体流量GB/T2624范围之外的孔板、喷嘴和文丘里管的使用指南”。
本指导性技术文件由中国机械工业联合会提出。 本指导性技术文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本指导性技术文件负责起草单位：上海工业自动化仪表研究院。 本指导性技术文件参加起草单位：北京瑞普三元仪表有限公司、江阴市节流装置厂有限公司、浙江
苍南仪表集团东星能源科技有限公司、上海仪器仪表自控系统检验测试所、丹东通博电器集团。
本指导性技术文件主要起草人：肖红练、李振中、颜永丰、谢尚鹏、宋延勇、郭永刚、李明华、王嘉宁。
I GB/Z35140—2017/ISO/TR15377:2007
用差压装置测量流体流量
GB/T2624范围之外的孔板、喷嘴和
文丘里管的使用指南
1范围
本指导性技术文件规定了锥形人口孔板、1/4圆孔板、偏心孔板和10.5°收缩段文丘里管的几何尺寸和使用方法。本指导性技术文件还给出了GB/T2624范围之外的直角边缘孔板和喷嘴的使用建议。
注：本指导性技术文件中作为依据的数据在某些情况下可能已陈旧或不完整。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2624.1一2006用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和要求（ISO5167-1：2003，IDT)
ISO4006封闭管道中流体流量的测量 术语和符号（Measurementoffluidflowinclosedcon duits—Vocabulary and symbols)
3 术语和定义
ISO4006和GB/T2624.1界定的术语和定义适用于本文件。
4 符号
表1的符号适用于本文件。
表1符号
量纲 M：质量 L:长度 T:时间
符号
代表的量
SI单位
取压口孔径流出系数工作条件下一次装置节流孔或喉部的直径工作条件下上游管道内径（或经典文丘里管上游直径）
L 1 L L L L
m
Q
c d D d ap 取压口直径
m m m m
内孔厚度(轴向长度)
1 GB/Z35140—2017/IS0/TR15377:2007
表1(续）
量纲 M：质量 L:长度 T:时间 L 1 L ML-IT-2 MT-1 L L
符号
代表的量
SI单位
E,E 孔板厚度 Fe 修正因子 L
m
等效均匀粗糙度流体的静压质量流量圆廊半径
m Pa kg/s m m
p q m
Ra (粗糙度)圆廓的算术平均偏差 Re 雷诺数 Ren 与D有关的雷诺数 Red 与d有关的雷诺数 Re'
1 1 1 1 1
喉部取压口雷诺数：Re'=dtpRea/d 直径比：β=d/D 差压可膨胀性（膨胀）系数等嫡指数摩擦系数流体的密度压力比：r=p/p1
β Ap
ML-I T-2
Pa
1 1 1 ML-3 1
kg/m3
p
注1：本指导性技术文件使用的其他符号在其使用处定义，注2：下角标1指上游取压口平面的横截面。下角标2指下游取压口平面的横截面，
5 直径小于50mm管道内作为流体测量装置的带排泄孔直角边缘孔板和喷嘴
5.1 穿透直角边缘孔板或喷嘴上游端面的排泄孔 5.1.1 总则
带排泄孔的直角边缘孔板和喷嘴可用下列条款作为使用、安装和制造的指南
5.1.2 直角边缘孔板
若排泄孔穿透孔板，只有达到以下条件时，才应使用GB/T2624.2中规定的系数： a) D应大于100mm； b) 排泄孔的直径不应超过0.1d并且任何部位都不应位于与孔板同轴心的直径为（D一0.2d）的
圆周范围内。若可行，排泄孔的外缘应尽可能靠近管壁；
2 GB/Z35140—2017/ISO/TR15377.2007
c) 排泄孔不应有毛刺：上游边缘应为锐边： d) 单取压口的方位应在排泄孔所处位置的90°～180°之间；
考虑到因排泄孔的存在，增加了节流孔面积，该额外面积以排泄孔直径d表示，则节流孔实测直径d应按式(1)进行修正：
e)
d=d 1+0.55
(1)
注：该式是基于假设流体流经排泄孔时的Ce（1一β°）-0.5值比流经节流孔时大10%得来。 在估算流量测量总不确定度时，应在流出系数百分数不确定度中加上式（2）给出的附加百分数不确
定度：
L
0.59
.(2)
5.1.3ISA1932喷嘴
若排泄孔穿透喷嘴上游端面，只有满足以下条件时，才应使用GB/T2624.3中规定的系数： a）β应小于0.625；
排泄孔的直径不应超过0.1d并且任何部位都不应位于与喷嘴喉部同轴的直径为（D一0.2d）的圆周范围内；
b)
c) 排泄孔的长度不应超过0.1D； d) 排泄孔不应有毛刺：上游边缘应为锐边： e) 单取压口的方位应在排泄孔所处位置的90°～180°之间； f) 考虑到因排泄孔的存在，增加了喉部面积，该额外面积以排泄孔直径d表示，则喉部实测直径
d应按式(3)进行修正：
d k
d=dm/1+0.40
·(3)
注：该式是基于假设流体流经排泄孔时的Ce（1一β*）-0.5值比流经喷嘴喉部时小20%得来。 在估算流量测量总不确定度时，应在流出系数百分数不确定度中加上式（4）给出的附加百分数不确
定度。
.
0.55
·(4)
5.1.4长径喷嘴
不应使用穿过一次元件的排泄孔。 5.2安装于25mm 5.2.1总则
孔板的安装和制造应符合GB/T2624.2的规定， 5.2.2使用限制
当直角边缘孔板安装于内径为25mm～50mm的管道中时应严格遵循以下条件，
管道应具有高品质的内表面，例如，冷拉铜管或黄铜管、玻璃管或塑料管、冷拉钢管或精加工钢
a）
管。用于水这类腐蚀性流体的钢管应以不锈钢材料制成。粗糙度应符合GB/T2624.2一2006 中5.3.1的规定；
3 GB/Z35140—2017/ISO/TR15377:2007
b）最好使用角接取压口，而非GB/T2624.2中描述的夹持环型取压口； c）直径比β应在0.5～0.7范围内。 注：β也可在0.23~0.5范围内，但当d<12.5mm时不确定度会显著增加。
5.2.3流出系数和相应的不确定度
若管道雷诺数在GB/T2624.2—2006的5.3.1规定的限值范围内，应按GB/T2624.2—2006的 5.3.2.1给出的角接取压口Reader-Harris/Gallagher公式计算流出系数
按GB/T2624.2一2006的5.3.3.1得出的不确定度中应加人0.5%的附加不确定度
5.3无上游或下游管道 5.3.1总则
本章适用于装置上游或下游无管道，以及上、下游均无管道，即流体从大空间流人管道或反之，或流体从两个大空间隔断壁上的装置中流过的情况。 5.3.2流体从大空间（无上游管道）流入管道或另一大空间 5.3.2.1上游和下游取压口
当满足下列条件时，可认为装置上游为大空间： a） 距离装置轴线或孔板、喷嘴上游端面4d范围内无隔断壁； b) 距离装置4d开外任一点的流速小于节流孔或喉部内流速的3% c）下游管径不小于2d。 注1：第1个条件表明，例如，上游管径大于8d(β<0.125)时可被视为大空间。第2个条件排除了由于气流、漩涡
射流影响所引起的上游扰动，表明流体是在不小于33倍节流孔或喉部面积的空间中平稳流人。例如，若流体来自于水箱中液体平面的下降，则液面面积为不小于水箱出水节流孔或喉部面积的33倍。 上游取压口（即大空间中的取压口)与节流孔或喷嘴的中心线之间的距离大于4d。 上游取压口最好位于与孔板平面垂直的壁面上，并且与孔板平面的距离小于0.5d。但取压口并非一定要设置在壁面上，也可以位于开放空间。如果空间特别大，例如，一个房间，需蔽取压口，防止气流影响。 下游取压口按照GB/T2624.2对角接取压口的规定来设置。如果下游也是个大空间，除文丘里喷嘴使用喉部取压口外，取压口的设置与上游取压口相同。
注2：当上、下游取压口不在同一水平面时，可能要考虑静压差。通过读取无流体流动时差压变送器的读数，并进行
适当修正，可消除该差值。
5.3.2.2 2带角接取压口的直角边缘孔板 5.3.2.2.1带角接取压口的直角边缘孔板应按照GB/T2624.2一2006中第5章的规定制造。 5.3.2.2.2流体由大空间流人时，带角接取压口的直角边缘孔板的使用条件如下：
d>12.5mm 一游处有大空间或直径不小于2d的管道；
Red≥3500.
注1：d也可能在6mm12.5mm范围内，但当d<12.5mm时，不确定度将会显著增加。 注2：假定3≤0.2且d≥12.5mm，则GB/T2624.2—2006的5.3.2.1给出的Reader-Harris/Gallagher公式可用于
Red≥3500且流出系数C的不确定度为1%（如果Rep<5000)的管道中。
5.3.2.2.3 流出系数C按式（5)计算：
C=0.5961+0.000521
.·(5)
4
