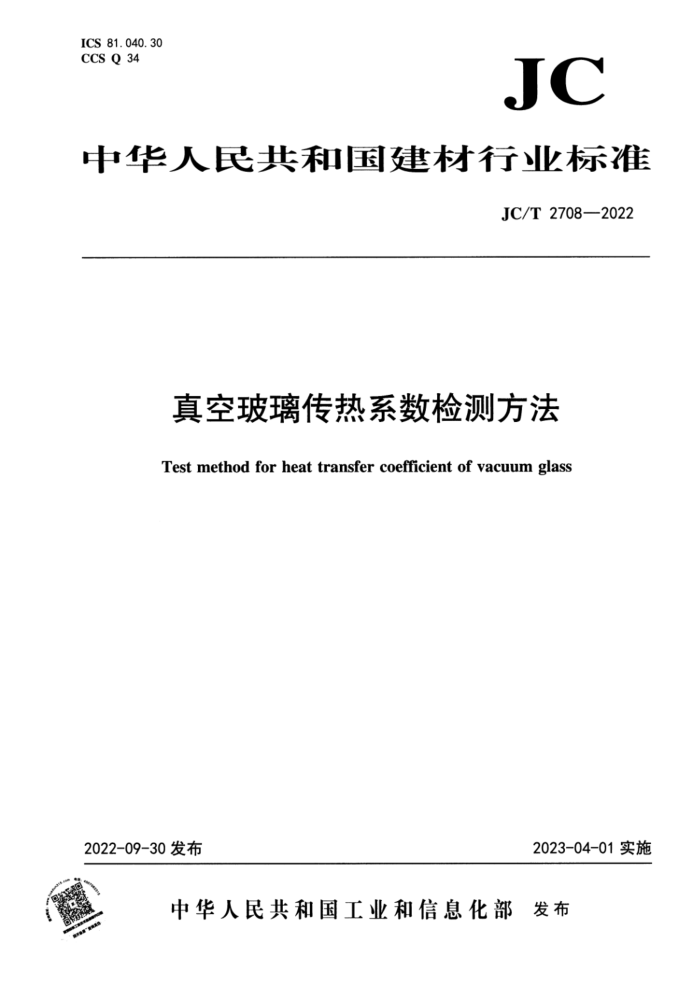

ICS 81.040.30 CCS Q 34
JC
中华人民共和国建材行业标准
JC/T 2708—2022
真空玻璃传热系数检测方法
Test method for heat transfer coefficient of vacuum glass
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 中华人民共 和国建 材行业标准真空玻璃传热系数检测方法
JC/T2708—2022
.
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
北京市青云兴业印刷有限公司版权所有不得翻印
.
开本880mmx1230mm1/16印张0.5字数12千字 2022年11月第一版2022年11月第一次印刷
印数：1—800册定价：19.00元
书号：155160·3543
* 编号：1660
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2708—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国建筑用玻璃标准化技术委员会(SAC/TC255)归口。 本文件起草单位：中国建筑玻璃与工业玻璃协会、北京新立基真空玻璃技术有限公司、福州新福兴
浮法玻璃有限公司、浙江博雅玻璃股份有限公司、彩虹集团新能源股份有限公司、洛阳兰迪玻璃机器股份有限公司、天津沽上真空玻璃制造股份有限公司、四川零能昊科技有限公司、新立基节能玻璃（天津）有限公司、北京冠华东方玻璃科技有限公司、中国建材检验认证集团股份有限公司、北京奥博泰科技有限公司、秦皇岛玻璃工业研究设计院有限公司。
本文件主要起草人：张金维、刘国东、唐健正、罗维、刘沐阳、陈小华、王维火、胡高财、全小飞、 李彦兵、左树森、蒋毅、侯玉芝、张金元、黄小楼、许海凤、贾立丹。
本文件为首次发布。
I JC/T2708—2022
真空玻璃传热系数检测方法
1范围
本文件规定了基于防护热板法原理测量真空玻璃传热系数的方法，包括术语和定义、测试原理及装置、试样要求、测试、计算与结果表达、测试报告。
本文件适用于平型真空玻璃传热系数的测量。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22476中空玻璃稳态U值（传热系数）的计算及测定
3术语和定义
下列术语和定义适用于本文件。
3. 1
真空玻璃传热系数heattransfercoefficientofvacuumglass K 在稳态条件下，真空玻璃中央区域（不考虑边缘效应)，玻璃两外表面在单位时间、单位温差，通过
单位面积的热量。
注：单位为瓦每平方米开尔文[W/(m·K)]。
3. 2
环境温度ambienttemperature 试样周边或测试装置周边的温度。对于封闭式测量装置是指其箱内温度，测量装置不封闭时则为实
验室温度。 3. 3
稳态条件steadystatecondition 物体各点的温度分布只与该点的空间位置有关，而不随时间的变化而变化。
4测试原理及装置
4.1测试原理
在稳态条件下，通过在真空玻璃试样两侧施加恒定温差，使试样产生一维热流，针对真空玻璃特点，按试样支撑物分布规律，选取特定位置为测试点，通过测量热平衡条件下的加热功率，结合测试面积和温差计算出热阻，通过热阻和换热系数进行计算得到试样的传热系数。
- JC/T2708—2022 4.2测试装置 4.2.1传热系数测试装置由冷却单元、防护单元、计量单元、功率测量单元几部分组成，图1为装置示意图。
2
3
4 L5 6
标引序号说明 1——冷却单元： 2---真空玻璃试样； 3——防护单元： 4——间隙； 5—一计量单元： 6-功率测量单元。
图1传热系数测试装置示意图
4.2.2传热测试装置组成部分应满足以下要求：
a）冷却单元：一般由铝或铜等导热系数高的金属材料制成，与试样接触的表面应平整，形状为圆
形，内部装有半导体制冷、温度传感器，温度控制精度优于土0.01℃，直径、厚度等条件应与防护单元相同；
b) 防护单元：一般由铝或铜等导热系数高的金属材料制成，与试样接触的表面应平整，形状为圆
形，内部装有加热器、温度传感器，温度控制精度优于土0.01℃，直径应不小于计量单元直径的10倍。在防护单元中心开孔，开孔直径应保证与计量单元之间的间隙为0.5mm～1mm，应采取措施使计量单元与防护单元中心孔同心；
c）计量单元：一般由铝或铜等导热系数高的金属材料制成，与试样接触的表面应平整，内部装有
加热器、温度传感器，形状为圆柱形，其直径一般不大于20mm； d）功率测量单元：与计量单元加热器连接，通过准确测量得到加热功率，测量精度优于土1×10°W。
5试样要求
试样为平型真空玻璃，尺寸不小于300mm×300mm，保证计量单元边缘距离试样边部不小于130mm。 试样的支撑物排列规则，不应有缺失、明显移位等情况。
2
