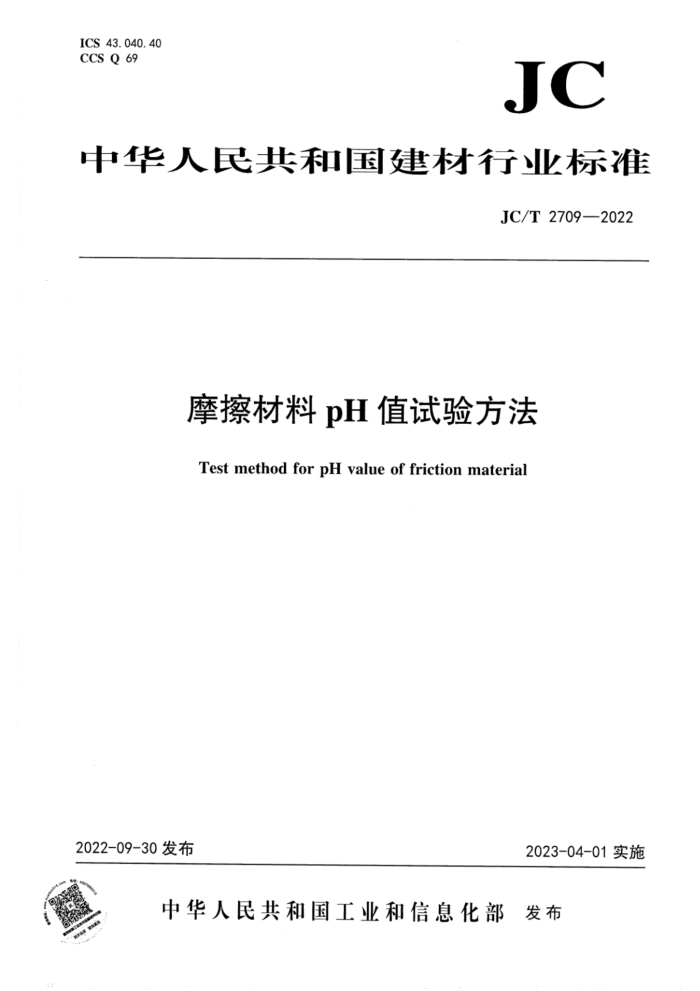

ICS43.040.40 CCS Q 69
JC
中华人民共和国建材行业标准
JC/T 2709—2022
摩擦材料pH值试验方法
Test method for pH value of friction material
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2709—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国建筑材料联合会提出。 本文件由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本文件起草单位：咸阳非金属矿研究设计院有限公司、中国建材检验认证集团咸阳有限公司、安徽
飞鹰汽车零部件股份有限公司、桐庐宇鑫汽配有限公司、浙江科马摩擦材料股份有限公司、河北正大摩擦制动材料有限公司、衡水众成摩擦材料有限公司、珠海格莱利摩擦材料股份有限公司、珠海华莱汽车零部件有限公司、河北星月制动元件有限公司、河北新时基业防火保温材料制造有限公司、陕西航洋新材有限公司、厦门利兴达摩擦材料有限公司。
本文件主要起草人：侯立兵、吴军鹏、孙奇春、王煜鹏、徐长城、王嘉毅、申让林、孙利亚、李爱红、赖志强、张红林、傅业伟、叶家玲、赵荣、迟国平。
本文件为首次发布。
- JC/T2709—2022
摩擦材料pH值试验方法
1范围
本文件规定了摩擦材料pH值试验方法的仪器设备和材料、试样制备、试验步骤、结果表示和试验报告。
本文件适用于汽车用制动器衬片和汽车用离合器面片pH值的测定，其他类型摩擦材料参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T27501—2011pH值测定用缓冲溶液制备方法
3术语和定义
下列术语和定义适用于本文件。
3.1
pH值pHvalue 即氢离子浓度指数，指溶液中氢离子的总数和总物质的量的比。
3. 2
标准缓冲溶液standardbuffersolution 性质稳定，具有一定缓冲容量和抗稀释能力的溶液。
仪器设备和材料
4
4.1pH计：精度0.01。 4.2 烧杯：容积250mL，配有表面皿。 4.3 天平：精度0.01g。 4.4 恒温干燥箱：温度范围为室温～300℃，控温精度土2℃。 4.5 干燥器：装有变色硅胶。 4.6 量筒：容积100mL。 4.7 水银温度计：0℃~50℃，精度0.1℃。 4.8 无水乙醇：分析纯。 4.9 蒸馏水：GB/T6682规定的3级水。
1 JC/T2709—2022 4.10标准缓冲溶液：GB/T27501一2011规定的混合磷酸盐溶液（在25℃时，pH为6.86)；GB/T27501 一2011规定的四硼酸钠溶液（在25℃时，pH为9.18)。
5试样制备
5.1制样条件
为了防止样品发生过热现象，在钻取试样时，钻头转速应小于500r/min。 5.2制样方法
5.2.1月 用直径为10mm钻头垂直于摩擦材料样品工作面钻取试样，取样点距摩擦材料样品边缘应大于 6 mm。 5.2.2钅 钻取试样时，钻孔深度应在摩擦材料样品底层材料、金属背板材料以上。 5.2.3钻取的试样应处理至粒径小于0.425mm，试样量应大于15g。 5.2.4将试样置于105℃恒温干燥箱中干燥2h，取出置于干燥器中冷却至室温。 6试验步骤 6.1称取制好的试样3g（精确至0.01g），放入250mL烧杯中，加入2mL～4mL无水乙醇，充分浸湿试样。 6.2量取100mL蒸馏水，倒入烧杯，用玻璃棒搅拌均匀。用表面血盖住烧杯，将试样混合液在25℃环境下静置24h。 6.3取下表面血，用玻璃棒将试样混合液搅拌均匀，静置2min～3min。测量试样混合液温度，并记录。 6.4测量标准缓冲溶液温度，并记录。 6.5当试样混合液与标准缓冲溶液温度差小于2℃时，用标准缓冲溶液对pH计进行零点校准和量程标定。 6.6用pH计测定试样混合液，待pH计读数稳定后，记录结果。
7结果表示
测定结果为三次平行测定结果的算术平均值，并按GB/T8170修约至小数点后两位有效数字。三次平行测定结果的绝对差值应不大于0.5，否则重新测定
8试验报告
试验报告应包括下列内容： a）试样名称及编号： b）本文件编号： c）标准缓冲溶液温度及试样溶液温度： d) 试验结果； e) 试验中观察到的异常现象；
2 JC/T2709—2022
f) 试验日期； g) 试验人员及审核、批准人员签字。
3
