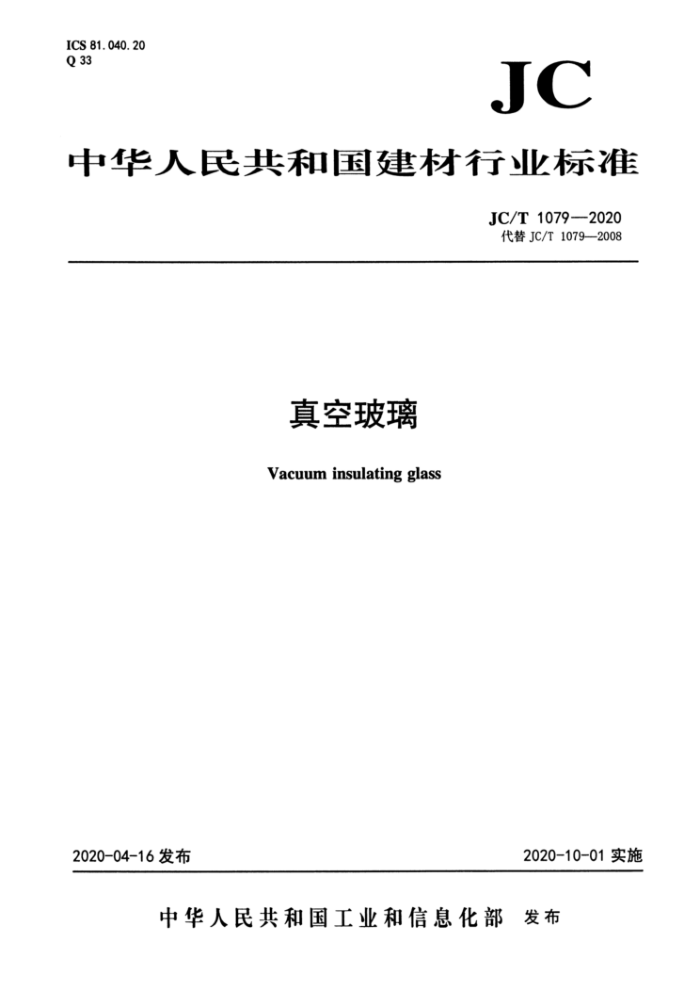

ICS 81.040.20 Q 33
JC
中华人民共和国建材行业标准
JC/T 1079—2020 代替JC/T1079—2008
真空玻璃 Vacuum insulatingglass
2020-10-01实施
2020-04-16发布
中华人民共和国工业和信息化部 3发布 JC/T1079—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T1079—2008《真空玻璃》。与JC/T1079一2008相比，除编辑性修改外主要技术
变化如下；
一删除了保护帽的定义（见2008年版的3.2）；一删除了真空玻璃分类（见2008年版的第4章）；
-
删除了材料的要求（见2008年版的第5章）；修改了尺寸偏差要求（见4.1，2008年版的6.2和6.3)；修改了外观质量要求（见4.2，2008年版的6.4、6.5、6.6、6.7和6.8)；修改了弯曲度要求（见4.3，2008年版的6.9)；
-
修改了保温性能要求（见4.4，2008年版的6.10)；修改了隔声性能要求（见4.5，2008年版的6.14)；修改了耐久性试验要求（见4.6，2008年版的6.11、6.12和6.13)；修改了真空玻璃保温性能测量方法（见附录B，2008年版附录A)； -增加了真空玻璃介绍（见附录A）。
本标准由中国建筑材料联合会提出。 本标准由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本标准起草单位：中国建材检验认证集团股份有限公司、北京新立基真空玻璃技术有限公司、青岛
乐克玻璃科技股份有限公司、海南大学、洛阳兰迪玻璃机器股份有限公司、珠海彩珠实业有限公司、河南龙旺钢化真空玻璃有限公司、台湾玻璃工业股份有限公司、青岛中腾志远真空玻璃科技发展有限公司、 中国建筑材料科学研究总院有限公司、国家安全玻璃及石英玻璃质量监督检验中心。
本标准主要起草人：黄小楼、张丛丛、蒋毅、刘永亮、王磊、李彦兵、时东霞、李宏彦、萧俊彦、 王辉、李要辉、许威、李建保、左树森、化山、腾少波、徐志伟、温玉刚、王炜、刘小根、李爽、丁佐鑫、隋超英、涂昊、崔伟杰、闫伟志、徐志武、甄永浩、韩松。
本标准所代替标准的历次版本发布情况为： —JC/T1079—2008。
I JC/T1079—2020
真空玻璃
1范围
本标准规定了真空玻璃的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于建筑、家电用真空玻璃，其他用途的真空玻璃可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216 6外径千分尺 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T8484 建筑外窗保温性能分级及检验方法 GB/T 10295 绝热材料稳态热阻及有关特性的测定热流计法 GB/T19889.3 声学建筑和建筑构件隔声测量第3部分：建筑构件空气声隔声的实验室测量 GB/T22476 中空玻璃稳态U值（传热系数）的计算及测定 GB/T22523 塞尺
3术语和定义
下列术语和定义适用于本文件。
3. 1
真空玻璃 vacuuminsulatingglass 两片或两片以上玻璃以支撑物隔开，周边密封，在玻璃间形成真空腔的玻璃制品。 注：真空玻璃介绍参见附录A。
3. 2
支撑物pillar 在真空玻璃腔体内起支撑作用的材料。
4要求
4.1尺寸偏差 4.1.1 长度及宽度允许偏差
真空玻璃的长度及宽度允许偏差应符合表1的规定。
1 JC/T 1079—2020
表1长(宽）度允许偏差
单位为毫米
长(宽)度(L) L<1000 1000≤L<2000 L≥2 000
允许偏差 ±2
23 ±3
4.1.2厚度允许偏差
真空玻璃的厚度允许偏差应符合表2的规定，
表2厚度允许偏差
单位为毫米
公称厚度(D) D<10 10≤D<16 16≤D<25 D≥25
允许偏差 ±0. 4 ±0. 5 ±0.7 ±1. 1
注：真空玻璃的公称厚度为玻璃原片公称厚度与真空腔厚度之和。
4.1.3对角线差
矩形平面真空玻璃对角线差应不大于对角线平均长度的0.2%。曲面和异形真空玻璃对角线差由供需双方商定。 4.1.4叠差
对于基片尺寸相同的平面真空玻璃制品，其最大叠差应符合表3的规定。对于基片尺寸不同的真空玻璃或曲面真空玻璃制品，其叠差由供需双方商定。
表3允许叠差
单位为毫米
长(宽)度(L) L<1 000 1000≤L<2000
允许叠差 2
3 4
L≥2000
4.2外观质量
真空玻璃的外观质量应满足表4的规定。
2 JC/T1079—2020
表4 真空玻璃的外观质量
要求
项 目玻璃表面真空腔 不允许存在污迹。
长度不大于100mm、宽度不大于1mm的划伤，每平方米面积内允许存在8条，其中长度不大于100mm、宽度不小于0.1m且不大于1m的划伤，每平方米面积内允许存在4条，
封边后的熔封接缝应均匀、平直，有效封边宽度应不小于5mm，封边宽度上限由供需双方商定，边部加工应磨边、倒角，不允许有裂纹等缺陷。 璃厚度延伸深度不超过1.5mm的爆边1个。
边部 每片玻璃每米边长上允许有长度不超过10m，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻排气口 排气口应有保护装置或保护材料。 支撑物 支撑点应等距均匀排列，不允许重叠；不允许连续缺位，缺位或多出的支撑点每平方米不允许超过3个。 4.3弓形弯曲度
支撑点偏移超过设计间距1/3的每平方米不允许超过5个。
真空玻璃的弓形弯曲度应不大于0.3%。 4.4 保温性能
真空玻璃的保温性能应满足表5的规定。
表5 真空玻璃的保温性能分级
传热系数(U值或K值)
等级 I II
[W/ (m" · K)]
≤1.0
U值>1.0或K值≤2.0
注：本标准中热流计法测试的传热系数用U值表示，标定热箱法测试的传热系数用K值表示。 4.5隔声性能
建筑用真空玻璃计权隔声量R应不小于35dB，其他用途的真空玻璃计权隔声量R由供需双方商定。 4.6耐久性试验
试验后传热系数变化量AU或传热系数变化率AU,的平均值应符合表6的规定。有排气口的样品，试验后排气口保护装置或保护材料应不脱落。
表6耐久性试验传热系数变化值
传热系数变化率AU,
试验前传热系数U值
传热系数变化量AU
%
W/ (m . K) ≤0. 10
W/ (m* · K) <1. 0 ≥1. 0
≤10.0
5试验方法
3
