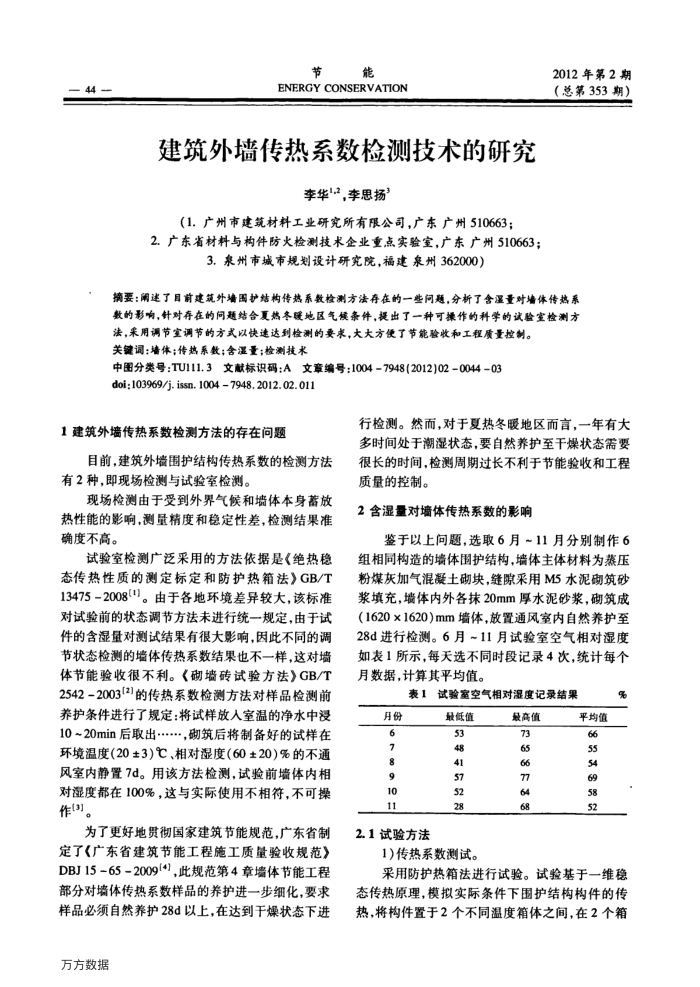

建筑外墙传热系数检测技术的研究
李华"，李思扬
（1.广州市建筑材料工业研究所有限公司，广东广州510663：
2.广东省材料与构件防火检测技术企业重点实验室，广东广州510663；
3.泉州市城市规划设计研究院，福建泉州362000)
2012年第2期（总第353期）
摘要：阐速了目前建筑外填围护结构传热系数检测方法存在的一些问题，分析了含湿量对墙体传热系数的影响，针对存在的间题结合夏热冬缓地区气候条件，提出了一种可操作的科学的试验室检测方
法，采用调节室调节的方式以快速达到检测的要求，大大方使了节能验收和工程质量控制。关键调：墙体；传热系数；含湿量；检测技术
中图分类号：TU111.3文献标识码：A文章编号：1004-7948(2012)02-0044-03 doi;103969/j. issn. 1004 7948. 2012.02. 011
1建筑外墙传热系数检测方法的存在问题
目前，建筑外墙围护结构传热系数的检测方法有2种，即现场检测与试验室检测。
现场检测由于受到外界气候和墙体本身蓄放热性能的影响，测量精度和稳定性差，检测结果准确度不高。
试验室检测广泛采用的方法依据是《绝热稳态传热性质的测定标定和防护热箱法》GB/T 13475-2008(")。由于各地环境差异较大，该标准对试验前的状态调节方法未进行统一规定，由于试件的含湿量对测试结果有很大影响，因此不同的调节状态检测的墙体传热系数结果也不一样，这对墙体节能验收很不利。《砌墙砖试验方法》GB/T 2542=2003(2)的传热系数检测方法对样品检测前养护条件进行了规定：将试样放人室温的净水中浸 10~20min后取出...，砌筑后将制备好的试样在环境温度（20±3)℃、相对湿度（60±20）%的不通风室内静置7d。用该方法检测，试验前墙体内相对湿度都在100%，这与实际使用不相符，不可操作(3)。
为了更好地贯彻国家建筑节能规范，广东省制定了《广东省建筑节能工程施工质量验收规范》 DBJ15=65-2009i4)，此规范第4章墙体节能工程部分对墙体传热系数样品的养护进一步细化，要求样品必须自然养护28d以上，在达到干燥状态下进
万方数据
行检测。然而，对于夏热冬暖地区而言，一年有大多时间处于潮湿状态，要自然养护至干燥状态需要很长的时间，检测周期过长不利于节能验收和工程质量的控制。
2含湿量对墙体传热系数的影响
鉴于以上间题，选取6月11月分别制作6 组相同构造的墙体围护结构，墙体主体材料为蒸压粉煤灰加气混凝土砌块，缝隙采用M5水泥砌筑砂浆填充，墙体内外各抹20mm厚水泥砂浆，砌筑成（1620×1620）mm墙体，放置通风室内自然养护至 28d进行检测。6月~11月试验室空气相对湿度如表1所示，每天选不同时段记录4次，统计每个月数据，计算其平均值。
表1试验室空气相对湿度记录结果
月份 6 7 90 9 10 11
2.1试验方法
最低值 53 48 41 57 52 28
1)传热系数测试。
最高值 73 65 66 77 64 68
平均值 66 55 54 69 58 52
%
采用防护热箱法进行试验。试验基于一维稳态传热原理，模拟实际条件下围护结构构件的传热，将构件置于2个不同温度箱体之间，在2个箱
