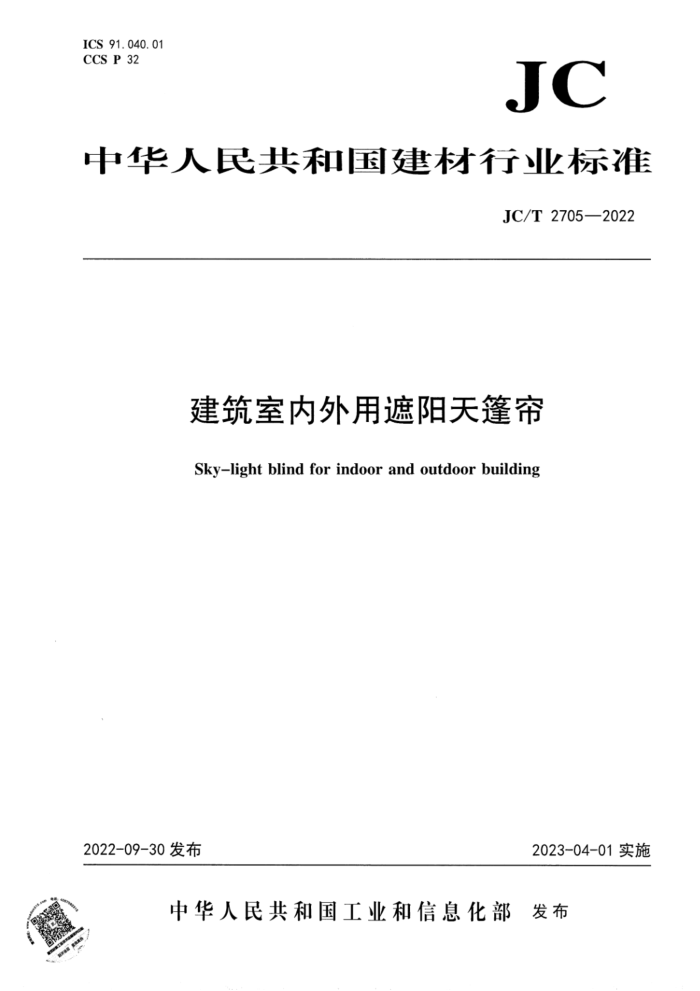

ICS 91.040.01 CCS P 32
JC
中华人民共和国建材行业标准
JC/T 2705—2022
建筑室内外用遮阳天篷帘
Sky-light blind for indoor and outdoor building
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2705—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出并归口。 本文件负责起草单位：北京建筑材料检验研究院有限公司。 本文件参加起草单位：北京建筑大学、广东创明遮阳科技有限公司、北京科技大学、中国建筑设计
研究院有限公司、中国质量认证中心、中国建筑科学研究院有限公司、北京中建建筑科学研究院有限公司、北京康居认证中心有限公司、北京住总集团有限责任公司、广东建筑科学研究院集团股份有限公司、 上海建科检验有限公司、中国建筑装饰装修材料协会、广东坚朗五金制品股份有限公司、浙江辰鸿纺织品科技股份有限公司、兴巨方圆（北京）科技发展有限责任公司、北京伟业窗饰遮阳帘有限公司、菲雅特遮阳科技（北京)有限公司、北京尚沃节能技术有限公司、广州格绿朗遮阳篷科技有限公司、北京华晨雅筑装饰工程有限公司。
本文件主要起草人：谷秀志、王东旭、贾振胜、张群力、马伊硕、胡笛、韩文妥、张磊、邵争辉、 张昕宇、张金花、鲍宇清、白静国、王永帅、王丽娟、陶勤练、高伟、王军、曹恒瑞、韩坤、王志勇、 郑云生、赵勇、余少、刘开盛、刘全怡、高庆、刘朋、马涛、王领、梁力豪、吕如琳、王磊。
本文件为首次发布。 JC/T2705—2022
建筑室内外用遮阳天逢帘
1范围
本文件规定了建筑室内外用遮阳天篷帘产品的分类和标记、一般要求、要求、试验方法、检验规则以及标志、随行文件、包装、运输和贮存。
本文件适用于建筑室内外用遮阳天篷帘。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T1040.1 塑料拉伸性能的测定 第1部分：总则 GB/T 1040.2 塑料 拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件 GB/T1040.3 塑料拉伸性能的测定 第3部分：薄膜和薄片的试验条件 GB/T1220 不锈钢棒 GB/T 2100 通用耐蚀钢铸件 GB/T 2518 连续热镀锌和锌合金镀层钢板及钢带 GB/T3098.6 紧固件机性能不锈钢螺栓、螺钉和螺柱 GB/T 3098.15 紧固件机械性能不锈钢螺母 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 3880.1 般工业用铝及铝合金板、带材 第1部分：一般要求 GB/T3880.2 一般工业用铝及铝合金板、带材 第2部分：力学性能 GB/T3880.3 一般工业用铝及铝合金板、带材 第3部分：尺寸偏差 GB/T4226 不锈钢冷加工钢棒 GB/T 4237 不锈钢热轧钢板和钢带 GB/T4238 耐热钢钢板和钢带 GB/T 5237.1 铝合金建筑型材 第1部分：基材 GB/T 5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB/T 5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB/T5237.4 铝合金建筑型材 第4部分：喷粉型材 GB/T5237.5 铝合金建筑型材 第5部分：喷漆型材 GB6388 运输包装收发货标志 GB/T6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6725 冷弯型钢通用技术要求 GB/T6728 结构用冷弯空心型钢 GB/T 8162 结构用无缝钢管
I JC/T2705—2022
GB8624 建筑材料及制品燃烧性能分级 GB/T 9174 一般货物运输包装通用技术条件 GB/T 9944 不锈钢丝绳 GB/T11021一2014电气绝缘耐热性和表示方法 GB/T 12754 彩色涂层钢板及钢带 GB/T 13793 直缝电焊钢管 GB/T13912 金属覆盖层钢铁制件热浸镀锌层 技术要求及试验方法 GB/T 14436 工业产品保证文件总则 GB/T 15675 连续电镀锌、锌镍合金镀层钢板及钢带 GB/T16422.2 塑料实验室光源暴露试验方法 7第2部分：氙弧灯 GB 18401 国家纺织产品基本安全技术规范 GB/T 20878 不锈钢和耐热钢牌号及化学成分 CB 867 塑料件通用技术条件 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T 241 建筑遮阳产品机械耐久性能试验方法 JG/T 242 建筑遮阳产品操作力试验方法 JG/T 276 建筑遮阳产品电力驱动装置技术要求 JG/T 278 建筑遮阳产品用电机 JG/T 281 建筑遮阳产品隔热性能试验方法 JG/T 380 建筑结构用冷弯薄壁型钢 JG/T 399 建筑遮阳产品术语 JG/T 412 建筑遮阳产品耐雪荷载性能检测方法 JG/T 424 建筑遮阳用织物通用技术要求 YS/T439 铝及铝合金挤压扁棒及板 YS/T 621 百叶窗用铝合金带、箔材
3术语和定义
JG/T399界定的以及下列术语和定义适用于本文件。
3. 1
遮阳天篷帘 sky-lightblind 由软质或硬质遮阳材料、传动机构、控制机构等组成，用于改变透明屋面遮阳状态的装置。
3. 2
智能控制天篷帘 intelligentcontrolofsky-lightblind 通过传感器或外部信号反馈，能自主驱动遮阳装置按照预定动作工作的天篷帘。
3. 3
软质遮阳材料 soft shadingmaterial 材料为软性材质的帘布。
3. 4
硬质遮阳材料 斗hard shadingmaterial 材料为金属或塑料等硬性材质的帘片。
4分类和标记 2 JC/T2705—2022
4.1分类 4.1.1 按使用场合分为：
a) 内遮阳天篷帘，代号为N： b) 外遮阳天篷帘，代号为W。
4.1.2 按结构形式分为：
a) 电动张紧式，代号为DZ； b) 弹簧张紧式，代号为TZ； c) 扭力卷取式，代号为NJ； d) 钢丝导向折叠式，代号为SZ： e) 轨道导向折叠式，代号为GZ。
4.1.3 按控制形式分为：
a) 手动控制天篷帘，代号为S； b) 电动控制天篷帘，代号为D； c) 智能控制天篷帘，代号为Z。
4.1.4 按遮阳材料材质种类分为：
a) 硬质材料，代号为Y； b) 软质材料，代号为R。
4.2标记
按以下顺序标记： □-□-□-□-□-JC/T2705—2022
规格尺寸：宽度W（mm）×长度L（mm）遮阳材料材质种类控制形式结构形式使用场合
示例：使用场合为内遮阳、结构形式为轨道导向折叠式、控制形式为智能、遮阳材料材质为软质、宽度为1600mm
长度为7200mm的天篷帘，标记为：
NGZZR-1600×7200JC/T 2705—2022
5 一般要求
5.1铝合金型材
铝合金型材的抗拉强度应满足设计要求，并应符合GB/T5237.1、GB/T5237.2、GB/T5237.3、GB/T
5237.4和GB/T5237.5的规定。 5. 2 导向丝绳
导向丝绳应符合GB/T9944的规定。 5. 3 3塑料件
塑料件应符合CB867的规定。
2
