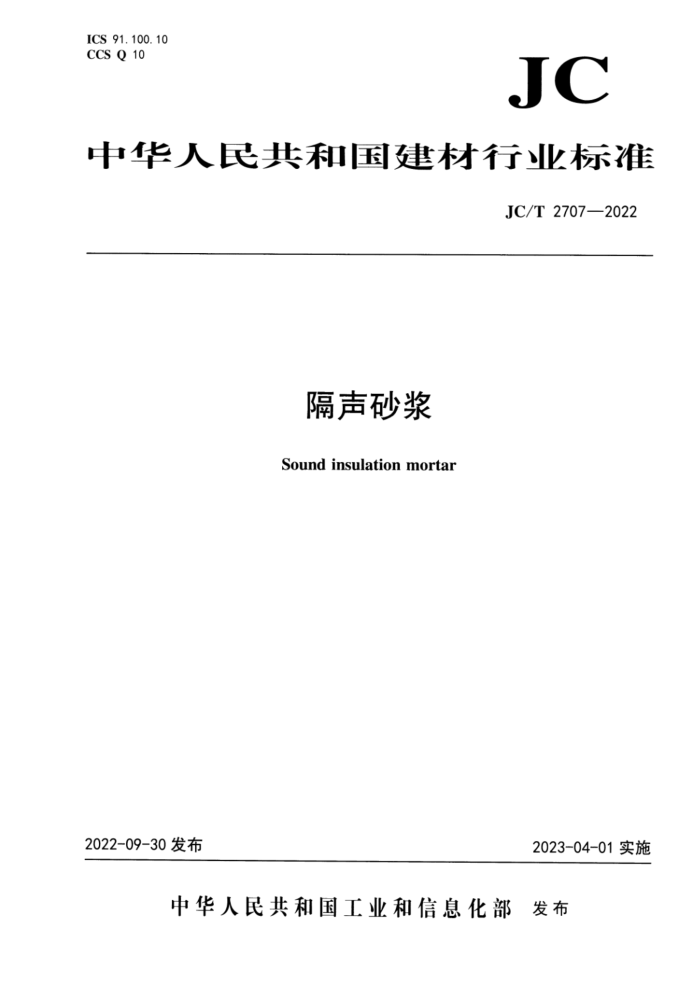

ICS 91.100. 10 CCS Q 10
JC
中华人民共和国建材行业标准
JC/T 2707—2022
隔声砂浆 Sound insulation mortar
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2707—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑联合会提出。 本文件由建材工业综合标准化技术委员会归口。 本文件负责起草单位：北京金石筑业建材科技发展有限公司、福建林强建设集团有限公司、北京时
代中衡科技有限公司、华砂砂浆有限责任公司、北京建筑材料检验研究院有限公司、开封市黄河工程质量检测有限公司、清华大学。
本文件参加起草单位：德高(广州)建材有限公司、深圳市华太检测有限公司、奥来国信北京)检测技术有限责任公司、南京辉腾建筑节能科技有限公司、深圳市亿东阳建材有限公司、承德彤源万利工贸有限公司、科顺防水科技股份有限公司、美巢集团股份公司、广西四达纳米科技有限公司、北京京城久筑节能科技有限公司、北京博千容达新型建材科技有限公司、广东龙湖科技股份有限公司、中国国检测试控股集团股份有限公司、北京艺高世纪科技股份有限公司、北京市政路桥锐诚科技有限公司、海南瑞宸新型建材有限公司、东南新材料股份有限公司、中德新亚建筑材料有限公司、立邦涂料（中国)有限公司、北京蓝砂科技有限公司、浙江中能石膏科技有限责任公司、恩施兴州建设工程有限责任公司、广西文航新型建材有限公司、深圳市青青源科技有限公司、江苏中泰绿色建筑科技有限公司、招商局重庆交通科研设计院有限公司、广东克洛科技建材有限公司。
本文件主要起草人：檀春丽、冯秀艳、王江华、国爱丽、钟水林、廖彩云、胡秉静、严兴李、王娜、 何曙光、李会全、王宪辉、刘莹琨、路瑞娟、潘月红、朱迅、王春丽、郭兴勃、王宝华、张户民、黄莉恒、王仲红、李广生、彭龙、朱海霞、蔡剑育、彭超、栗源、张勇宏、龙专、张有祥、李伟、敖耀珍、 杜洪宇、孔凡奇、张彦胜、彭海飞、赵华晓、管红卫、钱正、潘飞、杨雪涓。
本文件为首次发布。
- JC/T2707-2022
隔声砂浆
1范围
本文件规定了隔声砂浆的分类和标记、要求、试验方法、检验规则以及包装、标志、运输和贮存。 本文件适用于民用建筑物及公共建筑楼板撞击声隔声用砂浆。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6566 5建筑材料放射性核素限量 GB8624建筑材料及制品燃烧性能分级 GB18582建筑用墙面涂料中有害物质限量 GB/T19889.8声学建筑和建筑构件隔声测量 量第8部分：重质标准楼板覆面层撞击声改善量的
实验室测量
GB/T20473—2021 建筑保温砂浆 GB/T29756干混砂浆物理性能试验方法 JGJ/T70建筑砂浆基本性能试验方法标准 BB/T 0065 干活砂浆包装袋
3术语和定义
下列术语和定义适用于本文件。
3. 1
隔声砂浆 soundinsulationmortar 由无机胶凝材料、细骨料、填料等混合而成的混合物，用于建筑物楼板具有撞击声隔声作用的砂浆
4 分类和标记
4. 1 1分类
隔声砂浆按撞击声改善量分为I级、Ⅱ级。 4.2 标记
按产品分类及本文件标号的顺序进行标记。 示例：符合本文件，隔声等级为级的隔声砂浆标记为：
隔声砂浆JC/T2707--2022
1 JC/T2707—2022 5 要求
5.1 外观质量
产品外观应均匀、无结块 5. 2 技术要求
隔声砂浆的技术指标应符合表1的要求。
表1 隔声砂浆技术要求
技术指标
项目凝结时间/h 保水率/% 干密度/(kg/m) 28d抗压强度/MPa 28d拉伸粘结强度/MPa
I级
II级
3~12 ≥88 D*±5% ≥3. 0 ≥0.20 ≥0. 80 ≤0.20 ≤5 ≤25 不低于B级别
软化系数"/% 线收缩率/%
质量损失率/% 强度损失率/%
抗冻性（15次冻融循环）
燃烧性能“ 撞击声改善量/(AL/dB) 挥发性有机化合物/（g/kg)
≥8
≥3 且<8
≤15 ≤1.0 ≤1. 0
内照射指数外照射指数
放射性 D为干密度的生产厂控制值。 石膏基隔声砂浆或无耐水要求的隔声砂浆，不进行该项试验。 当用户有抗冻性要求时，进行该项试验。 d当用户有燃烧性能要求时，进行该项试验。
6 试验方法
6.1 标准试验条件及养护条件
标准试验条件及养护条件为：温度(23土2）℃，相对湿度（50土5)%。 6. 2 状态调节
所有试验材料（包括试验用水）应在标准试验条件下放置至少24h。
2 JC/T2707—2022
6.3拌合物的制备
拌制砂浆时，材料用量应以质量计。按生产商推荐的水料比混合搅拌制备拌合物，并要求在整个试验过程中采用同一水料比的试样。搅拌砂浆时宜采用机械搅拌，搅拌机和搅拌方式应符合GB/T 20473—2021附录B的规定。 6.4外观质量
在自然光照下进行目测。 6.5凝结时间
按JGJ/T70中的规定进行。 6.6保水率
按JGJ/T70中的规定进行。 6.7干密度
按GB/T20473—2021中的规定进行。 6.828d抗压强度
按GB/T20473—2021中的规定进行。 6.92 28d拉伸粘结强度
成型框厚度采用5mm的平板，按GB/T29756中的规定进行。 6. 10 ）软化系数
按GB/T20473一2021中的规定进行。 6.11线收缩率
按JGJ/T70的规定进行。 6.12 2抗冻性
按GB/T20473一2021的规定进行。 6.13 3燃烧性能
按GB8624的规定进行。 6.14 4撞击声改善量AL
按GB/T19889.8的规定，隔声砂浆施工厚度按厂家提供的厚度进行，静置14d进行试验。 6.15 挥发性有机化合物
按GB18582的规定进行。 6.16放射性
按GB6566的规定进行。
3
