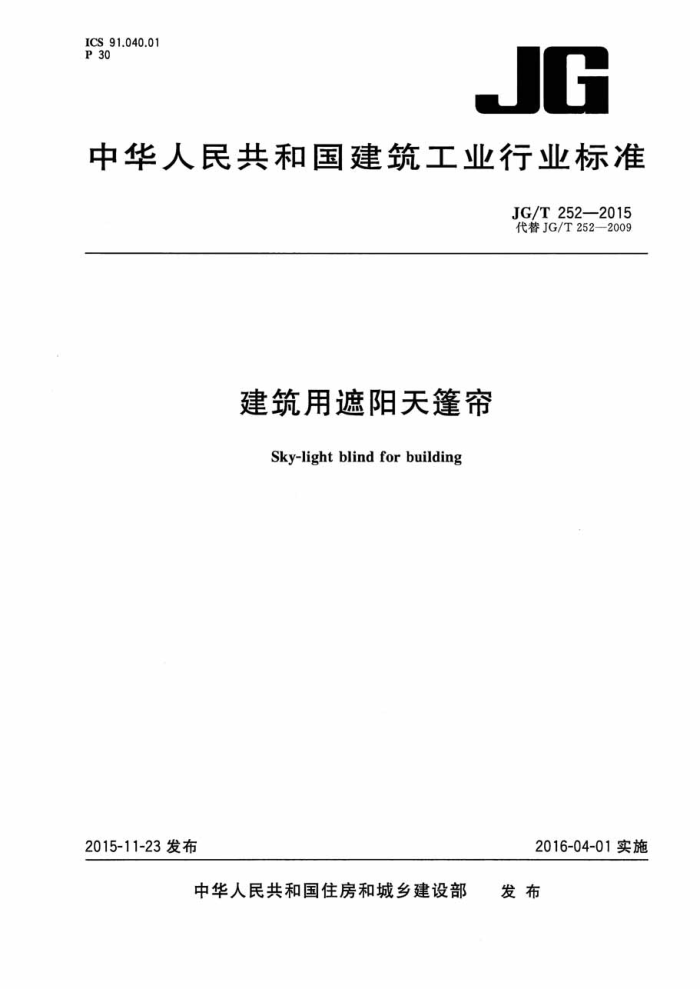

ICS91.040.01 P 30
JG
中华人民共和国建筑工业行业标准
JG/T252—2015 代替JG/T252—2009
建筑用遮阳天篷帘
Sky-light blind for building
2016-04-01实施
2015-11-23发布
发布
中华人民共和国住房和城乡建设部 JG/T252—2015
目 次
前言 1. 范围 2 规范性引用文件 3 术语和定义
-
-
4 分类和标记一般要求
5 6 要求
试验方法… 8 检验规则 9标志、包装、运输和贮存.. 附录A（资料性附录）面料开孔率与可见光透射比和遮阳系数的关系：
7
4
11
12 JG/T252—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出，本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：上海市装饰装修行业协会。 本标准参加起草单位：上海名成建筑遮阳节能技术股份有限公司、上海青鹰遮阳技术发展有限公
司、广东创明遮阳科技有限公司、宁波杜亚机电技术有限公司、尚飞帘闸门窗设备（上海）有限公司、中国建筑科学研究院物理研究所、上海市建筑科学研究院（集团）有限公司、同济大学、广东坚朗五金制品股份有限公司、浙江美佳机电科技有限公司、浙江好易点智能科技有限公司。
本标准主要起草人：忻国棵、沙峰、张震善、蔡家定、股国生、沈源韶、范远斌、鲍永林、刘继武、 刘会涛、岳鹏、李睁蝶、白宝鲲、黄飞挺、马双斌。
本标准所代替标准的历次版本发布情况为： JG/T252—2009。
m JG/T252—2015
建筑用遮阳天篷帘
1范围
本标准规定了固定于建筑物上天篷帘产品的术语和定义、分类和标记、一般要求、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于建筑室内外用遮阳天篷帘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB5237.1 铝合金建筑型材 第1部分：基材 GB5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB5237.5 铝合金建筑型材第5部分：氟碳漆喷涂型材 GB/T6388 运输包装收发货标志 GB/T6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB8624 建筑材料及制品燃烧性能分级 GB/T9174 一般货物运输包装通用技术条件 GB/T9944 不锈钢丝绳 GB/T11021 电气绝缘耐热性和表示方法 GB/T14436 工业产品保证文件总则 GB/T14486 塑料模塑件尺寸公差 GB18401 国家纺织产品基本安全技术规范 CB867 塑料件通用技术条件 JG/T239 建筑外遮阳产品抗风性能试验方法 JG/T241 建筑遮阳产品机械耐久性能试验方法 JG/T276 建筑遮阳产品电力驱动装置技术要求 JG/T278 建筑遮阳产品用电机 JG/T399 建筑遮阳产品术语标准 JG/T424 建筑遮阳用织物通用技术要求
3术语和定义
JG/T399界定的术语和定义适用于本文件。
3.1
遮阳天篷帘 sky-light blind 遮阳材料为软质材料，完全伸展时产品与围护结构平行，可固定用于透明屋面，也可通过手动或电
1 JG/T252—2015
动操作方式改变透明屋面遮阳状态的装置。 3.2
电动张紧式遮阳天篷帘 rolling-tension of sky-light blind 使用一对电机，在伸展与收回中保持帘布伸展部分有恒定张力的天篷帘，见图1。
6
5
2
3
伸展
收回
说明： 1- 卷管（内置管状电机）；
卷绳器：
2 3 牵引钢丝； 4
引布杆； 5 一帘布； 6- 卷管（内置管状电机）。
图1电动张紧式遮阳天篷帘结构示意图
3.3
弹簧电动张紧式遮阳天篷帘 rolling-springmodel of sky-lightblind 使用一台电机和一套弹簧系统，在伸展与收回中保持帘布伸展部分承受有限张力的天篷帘，见
图2。
5
6
1
伸展
收回
说明：
卷管（内置管状电机）；卷绳器；牵引钢丝；引布杆；帘布：卷管（内置弹簧系统）。
1
2 3 4 5 6
图2弹簧张紧式遮阳天篷帘结构示意图
2
