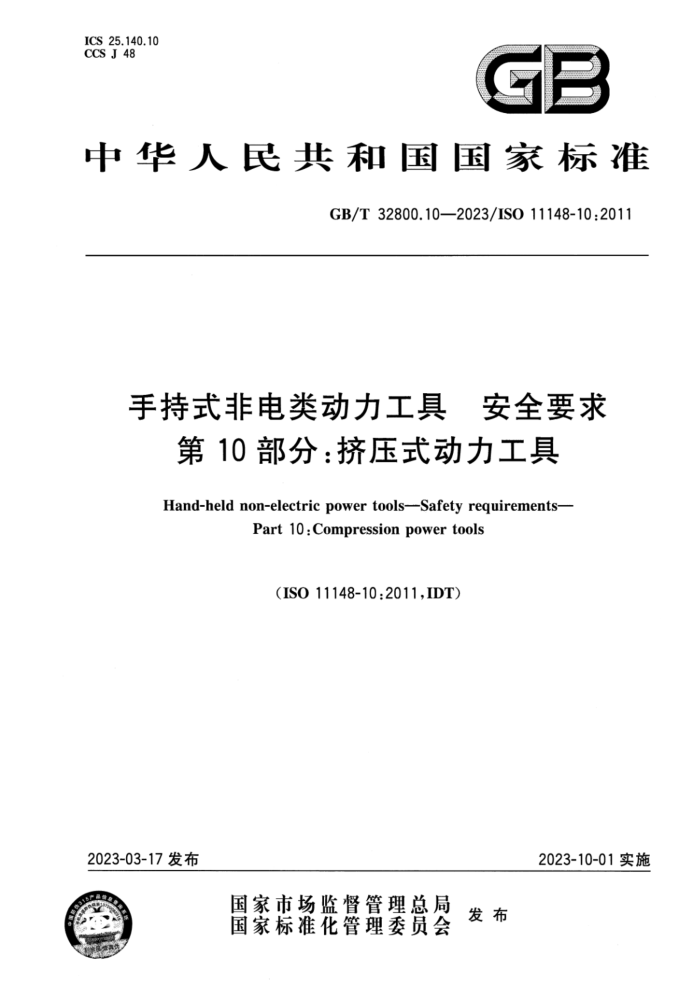

GB
中华人民共和国国家标准
GB/T32800.10—2023/ISO11148-10:2011
手持式非电类动力工具 安全要求
第10部分：挤压式动力工具
Hand-held non-electric power tools--Safety requirements-
Part 10 :Compression power tools
(ISO11148-10.2011-IDT)
2023-10-01实施
2023-03-17发布 目 次
前言引言 1 范围 2 规范性引用文件 3术语和定义 3.1 通用术语和定义 3.2 挤压式动力工具专用术语和定义安全要求和/或防护措施
福
4
4.1 通则 4.2 机械安全 4.3 热安全性 4.4 降噪 4.5 振动 ..... 4.6 被处理、废弃或排放掉的材料和物质 4.7 人类工效学 4.8 操纵装置检验 5.1 试验通用条件 5.2 噪声 5.3 振动 5.4 意外起动 5.5 动力工具结构 5.6 安全要求的检验项目使用信息
...
-
OSEAE
6
6.1 标识、标志和警示语 6.2 用户手册 6.3 操作说明 6.4 性能参数· 6.5 保养说明附录A（资料性） 值得注意的危险清单附录B（资料性）本文件涵盖的挤压式动力工具实例附录C（规范性）标牌和标志用符号参考文献
12 12 13
14
15 16 图B.3 打印器（带轭架）图 B.4 螺母劈裂机图B.5 扣压工具图B.6 切割器
15 15 15 15
表1 检验项目表A.1 值得注意的危险一览表表 C.1 标牌和标志用符号
14 16 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标化文件的结构和起草规则》的规定
起草。
本文件是GB/T32800《手持式非电类动力工具 安全要求》的第10部分。GB/T32800已经发布了以下部分：
一第1部分：非螺纹结构紧固件用装配动力工具：第2部分：切断和扣压动力工具：一第3部分：钻和攻丝机：
第4部分：纯冲击式动力工具； —第10部分：挤压式动力工具：
第11部分：冲剪机和剪刀。 本文件等同采用ISO11148-10：2011《手持式非电类动力工具安全要求 第10部分：挤压式动力
工具》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本文件起草单位：浙江瑞丰五福气动工具有限公司、浙江开山重工股份有限公司、吉林省维尔特隧
道装备有限公司、天水凿岩机械气动工具研究所。
本文件主要起草人：潘灵钢、徐雪锋、张凌、陈继龙、邵先月、徐应锋。 引言
为规范手持式非电类动力工具的安全要求，以保护操作者人身健康以及设备和环境安全，国际标准化组织发布了ISO11148共13部分的文件。我国拟等同采用ISO11148的13个部分文件，制定为与之相对应的GB/T32800各部分文件。GB/T32800拟构成如下。
一第1部分：非螺纹结构紧固件用装配动力工具。涵盖拉铆机、铆接或插头工具，断杆锁紧螺栓
工具芯轴铆接工具、铆钉螺母固定器。 第2部分：切断和扣压动力工具。涵盖非轭架式扣压器、切割器、切断工具、切割钳、扣压钳。
一第3部分：钻和攻丝机。涵盖钻、双手柄重型钻、攻丝机。
第4部分：纯冲击式动力工具。涵盖破碎器、凿毛机、铲、雕刻笔，除锈锤、镐、便携式打桩机、打印机、夯实机、石锤、、捣固机。 第5部分：回转冲击式钻孔工具。涵盖小炮孔钻、凿岩机、回转锤。 一第6部分：螺纹紧固件用装配动力工具。涵盖液压脉冲气扳机、冲击式扳手、紧固件安装工具、 螺母拧紧器、开口扳手、棘轮扳手、螺丝刀。 一第7部分：砂轮机。涵盖磨削砂轮机、切割砂轮机、使用钵形轮和页状轮的抛光机和磨光机。 第8部分：磨光机和抛光机。涵盖带式磨光机、滑板式磨光机、抛光机、复式磨光机、直线型磨光机。 第9部分：模具用砂轮机。涵盖角式模具砂轮机，往复式锉刀、回转式锉刀、直线式模具砂轮机。 第10部分：挤压式动力工具。涵盖扣压工具环状零件破拆器、金属成型用工具、螺母劈裂机、
一
挤压器、打印器，挤压铆接器、具有平行刀刃的切割工具、颚式挤压钳。 一第11部分：冲剪机和剪刀。涵盖冲剪机剪刀。 一第12部分：圆盘式、摆式和往复式锯。涵盖圆盘式锯、圆形刀具、使用半径50mm以下锯片或
半径100mm以下金刚石切割片的摆式锯、摆式刀具、包括细锯和弓形锯的往复式锯。 一第13部分：紧固件驱动工具。 手持式非电类动力工具安全要求
第10部分：挤压式动力工具
1范围
本文件适用于金属，塑料，以及其他材料的挤压铆接，冲压，成型，压切等用途的手持式非电类动力
工具（以下称为“挤压式动力工具”）。挤压式动力工具能由压缩空气、液压油或内燃机驱动，在用或不用悬挂装置（例如平衡装置）的情况下供一名操作者在单手或双手扶持下使用。
注1：本文件出版时，尚未获悉有内燃机驱动的挤压式动力工具存在。一且确认存在这类动力工具，将对本文件进
行修订，将其纳人。 本文件适用于以下产品：
扣压工具：环状零件破拆器；
一金属成形用工具（边缘成形器、折叠工具扣紧器）；螺母劈裂机；挤压器；一打印器；
挤压铆接器；具有平行刀刃的切割工具：颚式挤压钳。
一
注2：挤压式动力工具的实例见附录B。 本文件不适用于为了将挤压式动力工具安装在夹持装置上而对其的特殊要求和改型。 本文件涉及除在潜在易爆环境中使用挤压式动力工具之外，在预期使用和制造厂可合理预见的误
使用条件下使用工具时的全部值得注意的危险、危险情况或危险事件。
注3：EN13463-1给出了潜在易爆环境使用非电类设备的要求。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15706-2012机械安全设计通则风险评估与风险减小（ISO12100:2010.IDT） ISO3857-3压缩机、气动工具和机械词汇第3部分：气动工具和机械（Compressors，
pneumatic tools and machines—Vocabulary-Part 3 : Pneumatic tools and machines)
注：GB/T6247.4—2013凿岩机械与便携式动力工具术语第4部分：性能试验（ISO3857-3：1989，MOD) ISO5391气动工具和机械词汇（Pneumatictoolsandmachines一Vocabulary）注：GB/T6247.1一2013凿岩机械与便携式动力工具术语第1部分：凿岩机械、气动工具和气动机械
(ISO5391:2003,MOD) surfaces—Part 1:Hot surfaces)
ISO13732-3热环境的人类工效学人体对接触表面反应的评价方法第3部分：冷表面（Erg0 nomics of the thermal environment--Methods for the assessment of human responses to contact with surfaces-Part 3:Cold surfaces)
ISO13851机械安全双手操纵装置功能状况及设计原则（Safetyofmachinery一Two-hand control devices-Functional aspects and design principles)
注：GB/T19671—2005机械安全双手操纵装置功能状况及设计原则(ISO13851:2002，MOD) ISO15744手持式非电类动力工具噪声测量方法工程法（2级）［Hand-heldnon-electric
power tools—Noise measurement code--Engineering method(grade2)J
注：GB/T5898—2008手持式非电类动力工具噪声测量方法工程法（2级）（ISO15744：2002，IDT） ISO17066液压工具词汇（Hydraulictools-Vocabulary）注：GB/T6247.2—2013凿岩机械与便携式动力工具术语第2部分：液压工具（ISO17066：2007.IDT) ISO20643机械振动手持式和手导式机械振动评价规则（Mechanicalvibration一Hand-held
and hand-guided machinery-Principles for evaluation of vibration emission)
注：GB/T25631--2010机械振动手持式和手导式机械振动评价规则（ISO20643：2005，IDT） EN12096 机械振动振动幅值的标示和验证（Mechanicalvibration一Declarationand
verification of vibration emission values)
3术语和定义
GB/T15706—2012.ISO3857-3、ISO5391和ISO17066界定的以及下列术语和定义适用于本文件。 3.1通用术语和定义 3.1.1
手持式动力工具hand-heldpowertool 用单手或双手操作，以压缩空气、液压油、气体或液体燃料、电或贮能装置（如弹簧）等为动力，由回
转或直线式马达驱动进行机械作业的机器，且该机器的马达和机械装置被设计为一个总成，能较容易地携带到工作场所。
注：由压缩空气或其他气体驱动的手持式动力工具称为气动工具，由液压油驱动的手持式动力工具称为液压工具。 3.1.2
插入工具inserted tool 插人挤压式动力工具来完成预定工作的作业工具。
3.1.3
辅助工具service tool 对挤压式动力工具进行维护或保养的工具。
3.1.4
控制装置controldevice 用于起动和停止挤压式动力工具，或改变旋转方向或控制诸如速度和功率等功能特性的装置。
3.1.5
启停装置start-and-stop device 3.1.6
握持式启停装置hold-to-run start-and-stopdevice 常按式开关 constant-pressure throttle 当解除作用在启停装置上的力时可自动返回到“关闭”位置的启停装置。
3.1.7
锁定式启停装置 lock-on start-and-stop device 即时解锁式常按开关constant-pressure throttle with instant release lock 能被锁定在“起动”位置的握持式启停装置，设计上允许通过手指的简单动作拨动它来关闭挤压式
动力工具。 3.1.8
开锁式启停装置lock-off start-and-stopdevice 开锁式开关lock-off throttle 当解除操作时自动锁定在“关闭”位置的启停装置，此处要求用两个动作来开启挤压式动力工具。
3.1.9
强制开关式启停装置Positiveon-off start-and-stopdevice 强制式开关 positive on-off throttle 在手动改变前一直保持在开启”状态的启停装置。
3.1.10
最大工作压力maximumoperatingpressure 挤压式动力工具可正常运行的最大压力。
3.1.11
柔性软管whip hose 为了提供更大的便利而连接在主气管路与气动工具之间的进气软管。
3.1.12
额定气压 rated air pressure 为确保工具的额定性能而要求的气动工具进气口处的气压，也视作工具可正常运行的最大压力。
3.1.13
额定转速rated speed 《气动工具》在空载和进气口为额定气压下的气动工具转速。 《液压工具》在空载和进油口为额定流量下的液压工具转速。 注：额定转速用转每分《r/min）表示。
3.1.14
最高转速 maximum attainable speed 当以挤压式动力工具上标识的压力提供压缩空气时，在调速装置可能失调或失灵的最不利条件下
工具可达到的最大转速。 3.1.15
悬挂装置 suspension device 为减少工具重量给操作者带来的负担而被连接到工具上的装置。 注：该装置还有传递反扭矩的辅助用途。
3.2挤压式动力工具专用术语和定义 3.2.1
