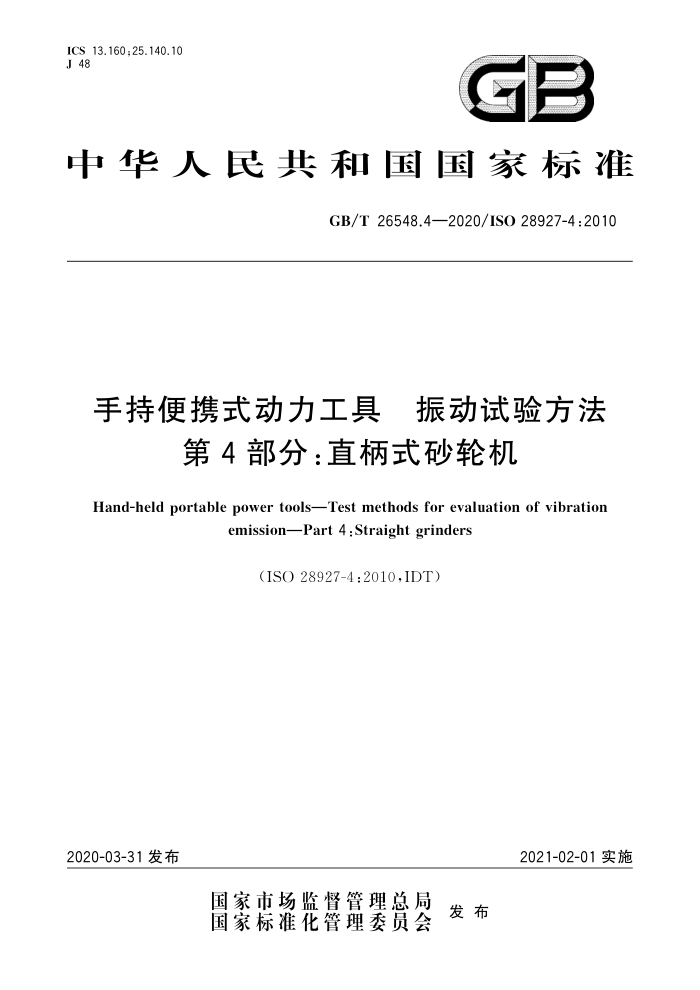

ICS 13.160 ;25.140.10 J 48
中华人民共和国国家标准
GB/T 26548.4—2020/ISO 28927-4:2010
手持便携式动力工具 振动试验方法
第4 部分：直柄式砂轮机
Hand-held portable power tools-Test methods for evaluation of vibration
emission-Part 4 : Straight grinders
(ISO 28927-4:2010,IDT)
2020-03-31 发布
2021-02-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 26548.4—2020/ISO 28927-4:2010
目 次
前言引言
范围规范性引用文件术语、定义和符号基本准则和振动试验方法机器种类的描述振动特性描述仪表要求机器的试验和运转条件
2
3
D
6
7
8
9测量规程和测量的有效性 10　测试报告附录A（资料性附录）直柄式砂轮机振动试验报告格式附录B（规范性附录）不确定度的确定附录（规范性附录）试验轮的设计参考文献
10
11
·
13 1 4
20 GB/T 26548.4—2020/ISO 28927-4:2010
前言
GB/T26548《手持便携式动力工具　振动试验方法》分为以下几部分：
第1部分：角式和端面式砂轮机; 第2部分：气扳机、螺母扳手和螺丝刀；第3部分：抛光机，回转式、滑板式和复式磨光机；第 4部分：直柄式砂轮机; 第5部分：钻和冲击钻; 第 6部分夯实机; 第 7部分：冲剪机和剪刀; 第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯；第9部分：除锈锤和针束除锈器; 第10部分：冲击式凿岩机、锤和破碎机; 第11部分：石锤; 第12部分：模具砂轮机；第13部分：紧固件驱动工具。
本部分为GB/T 26548的第4部分。 本部分按照 GB/T 1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO28927-4:2010《手持便携式动力工具　振动试验方法　第4部分：
直柄式砂轮机》。
本部分纳入了ISO 28927-4:2010/Amd.1:2017的修正内容,这些修正内容涉及的条款已通过在其外侧页边空白位置的垂直双线（Ⅱ)进行了标示。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 77—2007　内六角平端紧定螺钉（ISO 4026:2003,MOD) GB/T 78—2007　内六角锥端紧定螺钉(ISO 4027:2003,MOD) -GB/T 80一2007内六角凹端紧定螺钉(ISO 4029:2003,MOD) -GB/T 4127.12一2008　固结磨具 尺寸　第 12部分：直向砂轮机用去毛刺和荒磨砂轮 (ISO 603-12:1999,MOD) GB/T 5621—2008凿岩机械与气动工具　性能试验方法(ISO 2787:1984,MOD) GB/T 6247.1一2013　凿岩机械与便携式动力工具　术语　第1 部分：凿岩机械、气动工具和气动机械(ISO 5391:2003,MOD) GB/T 6247.2一2013　凿岩机械与便携式动力工具　术语　第 2 部分：液压工具（ISO 17066: 2007,IDT) -GB/T14790.1一2009机械振动　人体暴露于手传振动的测量与评价　第 1部分：一般要求 (ISO 5349-1:2001,IDT) GB/T 14790.2一2014机械振动人体暴露于手传振动的测量与评价第 2部分：工作场所测量实用指南(ISO 53492:2001,IDT) GB/T 25631一2010　机械振动　手持式和手导式机械　振动评价规则（ISO 20643:2005， IDT)
本部分做了下列编辑性修改：
1 GB/T 26548.4—2020/ISO 28927-4:2010
将国际标准中的“bar"换算成“MPa”（1 bar=O.1 MPa）。 本部分由中国机械工业联合会提出。 本部分由全国凿岩机械与气动工具标准化技术委员会（SAC/TC 173)归口。 本部分起草单位：泰田集团有限公司、天水凿岩机械气动工具研究所、国家气动产品质量监督检验
中心、陕西气动王朝工贸有限公司。
本部分主要起草人：林学军、陈继龙、惠伟安、李永刚、罗军、高学径、陈泽熹
= GB/T 26548.4—2020/ISO 28927-4:2010
手持便携式动力工具，振动试验方法
第4 部分：直柄式砂轮机
1范围
GB/T 26548 的本部分规定了用来测量直柄式砂轮机手柄振动的试验方法，确定了安装有规定试验轮的机器在空载状态下运转时,手柄振动大小的型式试验程序。
本部分适用于以压缩空气或其他方式驱动，使用1型平型砂轮、4 型双斜边砂轮和16 型（带芯圆锥磨头）、18型（带芯圆柱磨头）、18R型（带芯半球形磨头）、19型（带芯椭圆锥磨头）带芯磨头和钢丝刷在各种材料上进行磨削和表面修整作业的手持式机器（见第5章）。其测得的结果用来比较相同形式不同型号机器的振动量。
本部分不适用于插人工具安装在夹头上的模具砂轮机。 注1：本部分所涵盖的典型机器见图1～图3。 注2：为了避免将术语“动力工具”和“插人工具”混淆，本部分通篇采用“机器”代替“动力工具”。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
ISO 60312:1999固结磨具　尺寸　第 12部分：直向砂轮机用去毛刺和荒磨砂轮（Bonded abrasive productsDimensionsPart 12: Grinding wheels for deburring and fettling on a straight grinder)
ISO 2787:1984　回转和冲击式气动工具　性能试验（Rotary and percussive pneumatic tools- Performance tests)
ISO 4026:2003内六角平端紧定螺钉(Hexagon socket set screws with flat point) ISO 4027:2003 内六角锥端紧定螺钉(Hexagon socket set screws with cone point) ISO 4029:2003 内六角凹端紧定螺钉(Hexagon socket set screws with cup point) ISO 5349-l:2001机械振动　人体暴露于手传振动的测量与评价第1部分：一般要求（Mecham
ical vibrationMeasurement and evaluation of human exposure to handtransmitted vibrationPart 1 :General requirements)
ISO53492:2001机械振动人体暴露于手传振动的测量与评价第2部分：工作场所测量实用指南(Mechanical vibration—Measurement and evaluation of human exposure to handtransmitted vi brationPart 2:Practical guidance for measurement at the workplace)
ISO 5391:2003气动工具和机械词汇(Pneumatic tools and machines一Vocabulary) ISO 17066:2007 液压工具词汇(Hydraulic tools—Vocabulary) ISO 20643:2005机械振动　手持式和手导式机械　振动评价规则（Mechanical vibration
Hand held and hand guided machineryPrinciples for evaluation of vibration emission)
EN 755-2:2008铝和铝合金挤压棒材/条材、管材和型材第 2 部分：机械特性（Aluminium and aluminium alloys—Extruded rod/bar,tube and profiles—Part 2: Mechanical properties)
EN 12096:1997　机械振动　振动辐射值的标示和验证（Mechanical vibration一Declaration and GB/T 26548.4—2020/ISO 28927-4 :2010
verification of vibration emission values)
3术语、定义和符号
ISO 5391、ISO 17066 和ISO 20643 界定的以及下列术语、定义和符号适用于本文件。 3.1　术语和定义 3.1.1
直柄式砂轮机　straight grinder 手柄、马达与输出轴同轴的砂轮机。 ［ISO 5391:2003,定义 2.1.3.1_
3.1.2
试验轮 test wheel 形状与真正的砂轮一样,并在规定半径处钻有规定不平衡量孔的铝制轮。
3.2　符号
下列量和单位符号适用于本文件。 符号 a hw 频率计权手传振动的均方根（r.m.s)单轴向加速度值 a hv 频率计权均方根加速度的总振动值，是αhw在、、之轴上分量的平方和的根 a hvmeas 试验过程中实测的α hv a hvrat 额定空载转速下的α hv a hv 同一名操作者在同一握持位置的αhv值的算术平均值 ah 所有操作者在同一个握持位置的ah值的算术平均值 a h 多台机器上对于同一个握持位置的αh 值的算术平均值 a hd 标示的振动辐射值 n meas 试验过程中,安装上试验轮实测的空载转速 n rat 额定空载转速：机器标示的最大转速
说明
单位 m/ s2 m/ s? m/s2 m/s? m/s? m/s? m/s2 m/s2 r/min r/min m/s2 m/s2
-组试验的标准偏差(针对一件样品) 可再现性标准偏差(针对一个统计总体) -组试验的变异系数不确定度
Sn-1 OR Cv K
m/s2
基本准则和振动试验方法
4
本部分以ISO 20643 的要求为基础,其结构除附录外在条款标题和编号等方面都与 ISO 20643 相对应。
附录 A提供了试验报告的样式,附录 B是不确定度 K 的确定方法,附录 C详细说明了试验轮的设计。
2
