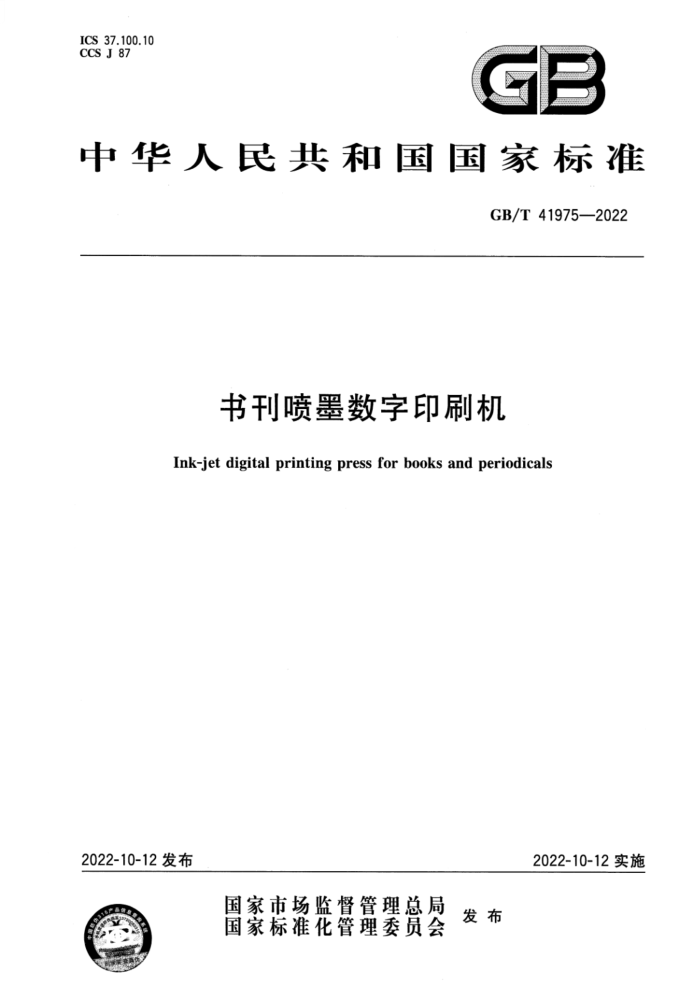

中华人民共和国国家标准
GB/T41975—2022
书刊喷墨数字印刷机
Ink-jet digital printing press for books and periodicals
2022-10-12实施
2022-10-12发布 目 次
前言 1
M
范围规范性引用文件
2
3术语和定义 X
缩略语设备类型、结构组成和基本参数
5
5.1设备类型 5.2 结构组成 5.3 基本参数 6 要求 6.1 机械性能 6.2 印刷性能 6.3 裁切性能 6.4 收纸性能 6.5 数字化印前工作系统 6.6 纸路系统 6.7 喷墨印刷单元 6.8 干燥（固化）单元 6.9 机械安全 6.10 电气质量 6.11 外观质量
·
.......
000000
00000
EEO0.
%
试验方法 7.1 试验条件 7.2 试验材料 7.3 测量器具 7.4 机械性能试验 7.5 印刷性能试验 7.6 裁切性能试验 7.7 收纸性能试验 7.8 数字化印前工作系统检查 7.9 纸路系统检查 7.10 喷墨印刷单元检查 7.11 干燥（固化）单元检查 7.12 机械安全检查
营 8 检验规则
8.1 出厂检验 8.2 型式检验 9 使用说明书、产品合格证、标牌和标志·
9
00000
10 10 11
包装、运输和贮存· 10.1 包装 10.2 运输 10.3 贮存附录A（资料性） 标准测试图 A.1 测试图元素 A.2 测试图的构成 A.3 印刷样张 A.4 测试图元素说明附录B（资料性） 噪声测量点位置参考文献
10
11
11 12 12 12 13 13 15
..0
16
图A.1 测试图元素位置示意图（图样I）图A.2 印刷样张（图样I，彩色）图B.1 测量点位置示意图
12 13 15
表1基本参数表2噪声限值表3实地色条区域各测点的密度值表4实地色条密度值的允许误差.· 表5阶调梯尺的网点扩大率表6外观质量要求表7出厂检验项目表8各类标志的要求
10 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草心
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本文件起草单位：北京北大方正电子有限公司、深圳市裕同包装科技股份有限公司、山东盈科杰数
码科技有限公司、北京至一中和科技有限公司、河南新华印刷集团有限公司、泰安易捷数字印刷有限公司、理光（中国）投资有限公司、天科威智能科技（广东）有限责任公司、施潘德包装印刷科技发展（北京）有限公司、河北万杰机械科技股份有限公司、佳能（中国）有限公司、深圳圣德京粤科技有限公司、杭州东信光电科技有限公司、广州市千彩纸品印刷有限公司、富士胶片（中国）投资有限公司、浙江炜冈科技股份有限公司、北人智能装备科技有限公司、上海东洋油墨制造有限公司、深圳市墨库图文技术有限公司、 上海锐尔发数码科技有限公司、山东誉至国数码科技有限公司、瑞安市创博机械有限公司、深圳职业技术学院、广东省东莞市质量技术监督标准与编码所、广州市天盛印刷有限公司、天津市职业大学、杭州电子科技大学、印工社（青岛）互联网科技有限公司、柯尼卡美能达办公系统（中国）有限公司、北京大学、 中国印刷科学技术研究院有限公司。
本文件主要起草人：温晓辉、杨军昌、梁勇军、于治国、董瑛、田静、张巍远、沈延伟、刘鹏、徐桂华、 王剑、解洪银、孙善光、张敬勇、胡永杰、倪小辉、张菁、叶明、谢丰华、沈浚、沈炜、沈哲浩、冯许高、余杰、 李丹、何义军、车文春、於金华、王天熙、梁娟利、崔莲花、明亚强、谢永林、王强、赵永光、李侠、张正修、 罗锐球、彭良圣、苏小燕、周京福、吴琼、陈永城、戴俊萍、郑梦君、蓝俞静、杨倩、彭明。 书刊喷墨数字印刷机
1范围
本文件规定了书刊喷墨数字印刷机的缩略语、设备类型、结构组成、基本参数、要求、试验方法、检验规则、使用说明书、产品合格证、标牌和标志以及包装、运输、贮存。
本文件适用于书刊喷墨数字印刷机的设计、开发、制造和使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T3785.1电声学声级计第1部分：规范 GB/T4728.1一2018电气简图用图形符号第1部分：一般要求 GB/T4879防锈包装 GB/T5226.1-2019机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6388运输包装收发货标志 GB/T8196—2018机械安全防护装置 固定式和活动式防护装置的设计与制造一般要求 GB/T9969工业产品使用说明书总则 GB/T12265一2021机械安全防止人体部位挤压的最小间距 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T14436工业产品保证文件总则 GB/T167542021机械安全急停功能设计原则 GB/T19436.1一2013机械电气安全电敏保护设备第1部分：一般要求和试验 GB/T23649一2009印刷技术过程控制印刷用反射密度计的光学、几何学和测量学要求 GB/T28387.1一2012印刷机械和纸加工机械的设计及结构安全规则第1部分：一般要求 GB/T36062—2018数字印刷系统的使用要求及检验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
数字印刷机 digital printing press 3.2
生产型数字印刷机production-orienteddigital printingpress 具备数字化印前工作流程，且印刷速度、月承载量以及物理分辨率能满足工业生产需要的数字印
刷机。
注：见国家新闻出版署发布的《生产型数字印刷机目录》。
3.3
书刊喷墨数字印刷机 L ink-jet digital printing press for books and periodicals 采用喷墨印刷方式加工纸质图书和期刊的生产型数字印刷机。
3.4
喷印组件 ink-jet printing unit 由喷墨头拼接构成一定幅宽的喷墨印刷装置。
4缩略语
下列缩略语适用于本文件。 C：青色（Cyan） CID：字符识别码（Character Identifier） K：黑色(Black) M：品红色（Magenta) PDF：便携式文件格式(PortableDocumentFormat) Y：黄色（Yellow)
5设备类型、结构组成和基本参数
5.1设备类型 5.1.1 按印刷色数分为：
单色型；多色型。
5.1.2按进纸方式分为：
单张型；卷筒型。
5.1.3按是否有印后处理功能分为：
离线型：无印后处理功能：一连线型：具有裁单张、折页和装订中的一种或多种印后处理功能。
5.2结构组成
由数字化印前工作系统、纸路系统1》、喷墨印刷单元、干燥（固化）单元、电气系统以及可选配的印后处理单元组成。 5.3 基本参数
书刊喷墨数字印刷机（以下简称喷墨印刷机”）的基本参数见表1。 6.2.4米字线
米字线在水平和垂直方向的套准误差应在土0.04mm以内 6.2.5 线对
可辨认的线对线数应为5.6线对/mm。
6.2.6 分辨力线
可辨认的分辨力线宽值应为0.04mm 6.2.7标尺
标尺在水平和垂直方向的每米长度误差均应在土0.5mm以内。 6.2.8 3实地色条 6.2.8.1 实地色条区域内不应出现白线。 6.2.8.2 各色条测点的密度值应符合表3的规定。
表3实地色条区域各测点的密度值
多色型
单色型 K ≥1.0
项目密度值
C
Y ≥0.8
K ≥1.0
M ≥0.9
≥0.95
6.2.8.3 实地色条密度值的误差应符合表4的规定。
表4 实地色条密度值的允许误差
单色型 K ≤0.04
多色型
项目
c ≤0.05
M ≤0.04 ≤0.03
K ≤0.04
Y ≤0.06
同张同色误差“ 同批同色误差
同一样张中，同一颜色实地色条的不同测点位置的密度值误差。 不同样张中，同一颜色实地色条且相同测点位置的密度值误差。
6.2.9 阶调梯尺
各色阶调梯尺的网点扩大率应符合表5的规定。
表5 阶调梯尺的网点扩大率
项目网点扩大率
25%网点色块 12%~16%
50%网点色块 18%~22%
75%网点色块 11%~15%
