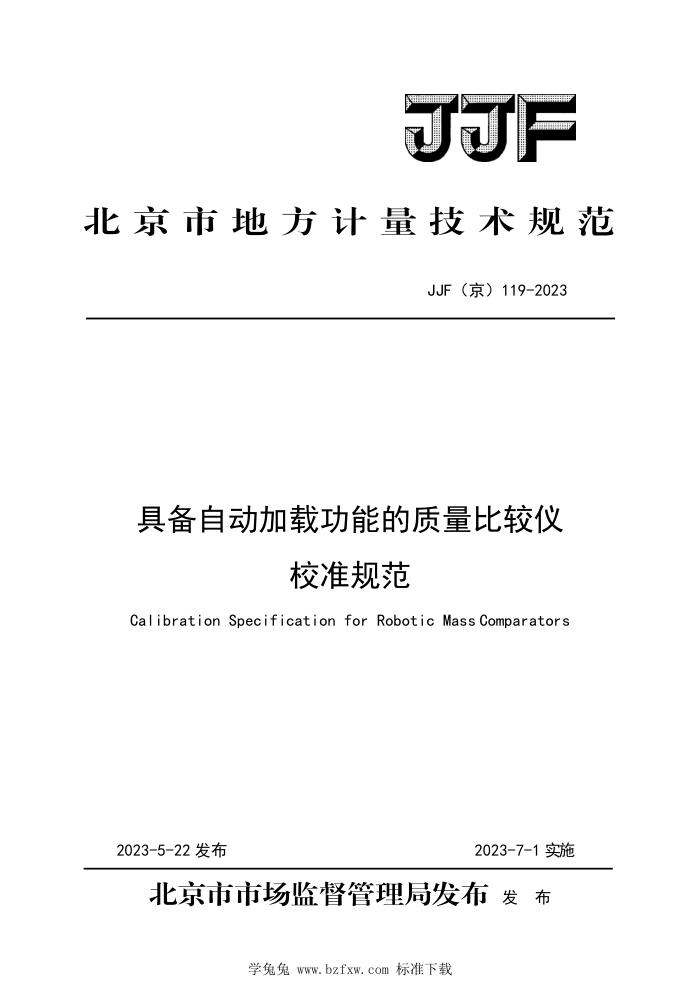

JJF（京）119-2023
具备自动加载功能的质量
比较仪校准规范 Calibration Specification for
JJF(京)119-2023
Robotic Mass Comparators
归口单位：北京市市场监督管理局起草单位：北京市大兴区计量检测所
本规范委托北京市大兴区计量检测所负责解释
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
本规范主要起草人：
张越 （北京市大兴区计量检测所）马京武 （北京市大兴区计量检测所）王立军 （北京市大兴区计量检测所）
参加起草人：
高寅菲 (北京市大兴区计量检测所）许少云 (晶度技术(北京)有限公司) 于艳艳 (晶度技术(北京)有限公司寇彩霞 （泽恒计量检测（北京）有限公司）靳红果 （泽恒计量检测（北京）有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
目录
引 言 1 范围. 2 引用文件. 3 术语和计量单位. 4 概述 5 计量特性. 6 校准条件. 7 功能性检查. 8 校准项目和校准方法， 9 校准结果表达 10 复校时间间隔. 附录A 测量结果的不确定度评定实例附录 B 自动加载式质量比较仪校准记录附录 C 自动加载式质量比较仪校准证书内页格式
T
2
4
10 .10 .11 13 16
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
引 言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范主要参考JJF1326-2011《质量比较仪校准规范》、JJG99-2006《码检定规程》编制而成
本规范为首次发布。
II
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
自动加载式质量比较仪校准规范
1、范围
本规范适用于通过计算机控制自动加载装置完成加载、卸载，并自动采集测量数据的自动加载式质量比较仪，以下简称比较仪（该比较仪可以是具备固定加载装置的质量比较仪，也可以是后期加配自动加载系统的质量比较仪）的校准。
2、引用文件
本规范引用下列文件： JJG99-2006砖码 JJF1326-2011质量比较仪校准规范
3、术语和计量单位 3.1术语 3.1.1自动加载式质量比较仪（RoboticMassComparators）
通过计算机控制机械臂，完成码在质量比较仪上的自动加载/卸载，并自动采集测量数据实现码检测的质量比较仪。 3.2符号表
符号及含义对照见表1。
表1符号及含义对照表
含义实际分度值
符号 d i ms Max MPE n P s AT
测量序列中，各独立测量的序号测量局部示值误差用标准码的质量值
可加载码最大标称质量值所使用码的最大允许误差一组测量中的测量次数
试验载荷测量序列的标准偏差
标准码与被校比较仪之间的温度差
1
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
U* UR U. αs Urs Ud
校准实验室预给被校比较仪最小的相对不确定度
重复性测量的扩展不确定度局部市值误差测量的扩展不确定度
测量局部示值误差用的标准码使用码的折算质量值引入的不确定度
比较仪上产生的偏载误差引入的不确定度
显示分辨力引起的不确定度
3.3计量单位
使用的单位：微克（μg）、毫克（mg）、克（g）、千克（kg）和吨（t）。
4概述 4.1原理
比较仪通过计算机控制机械臂，采用齿轮或皮带传动，通过X、Y、Z三坐标定位的方式，实现码在质量比较仪上的自动加载/卸载，并自动采集测量数据完成码检测。 4.2用途
通过机械臂自动加载的高分辨力全自动电子测量设备，采用ABA或ABBA循环方式测量码质量差值，用于码量值传递。 4.3结构要求
自动加载式质量比较仪应包括：自动机械臂、质量比较仪、控制装置、测量软件组成。自动机械臂应确保在校准和使用过程中的安全、可靠，不得存在对操作人员及被测仪器造成危害、危险的元器件。 4.3.1比较仪的说明性标记
a）制造厂名称或标记（通过改造实现自动加载的比较仪应可同时获取质量比较仪和机械臂的制造厂）；
b）规格型号（通过改造实现自动加载的比较仪应可获得质量比较仪的规格型号)；
c）比较仪称量部分的称量范围； d）实际分度值d; e）出厂编号； f）电源电压：···V，或（··
..V
2
学兔兔www.bzfxw.com标准下载 JJF（京）119-2023
g）电源频率：···Hz。 上述说明性标记必须是擦不掉的，且应使其大小、形状和清晰度在比较仪的
正常使用条件下容易阅读。载有标记的牌子必须能封牢，不易破坏或拆卸。如比较仪是通过改造、加配自动加载系统构成具备自动加载功能的质量比较仪的，还应获取自动加载设备的出厂编号、电源电压、电源频率。并可获取测量软件操作说明。 4.3.2比较仪的表面镀层和涂层
表面镀层或涂覆层的色泽应均匀（外观不得具有显见的缺陷）。 4.3.3比较仪外罩
设有外罩的比较仪，其外罩应平稳，不得有明显的歪斜、变形、裂缝、划伤等缺陷。各门窗启闭应轻便灵活，不得过紧、过于晃动或自落。具备自动开、闭功能的外罩在自动开、闭过程中不应出现卡顿，或无法自动开、闭现象。外罩在自动开时应打开到最大位置，自动关闭时应保证完全关闭。 4.3.4比较仪应通过计算机自动采集衡量结果，具备显示器的比较仪，计算机采集的衡量结果的有效数字应大于或等于显示器显示衡量结果的有效数字位数，计算机采集的衡量结果应与显示器显示衡量结果相等，或经修约后与显示器显示衡量结果相等。
4.3.5比较仪的示值形式
衡量结果必须含有质量计量单位名称或符号。对于任意一个衡量值得示值，只能使用所选定的一个质量计量单位。
标尺分度值必须取1×10*，2×10*或5×10*的形式，以此表示衡量结果。此时，式中指数k是止整数或是零或负整数。 4.3.6比较仪的加载机构
比较仪的加载机构包括机械臂、码仓及专用秤盘。机械臂运行应平稳，机械臂、码仓、专用秤盘的齿状结构或挂钩应无影响加载、卸载明显形变 4.3.7软件控制功能
比较仪的控制软件应能自动设定测量循环、自动采集衡量数据、自动进行数据运算，并导出测量结果。 4.3.8校准数据导出功能
3
