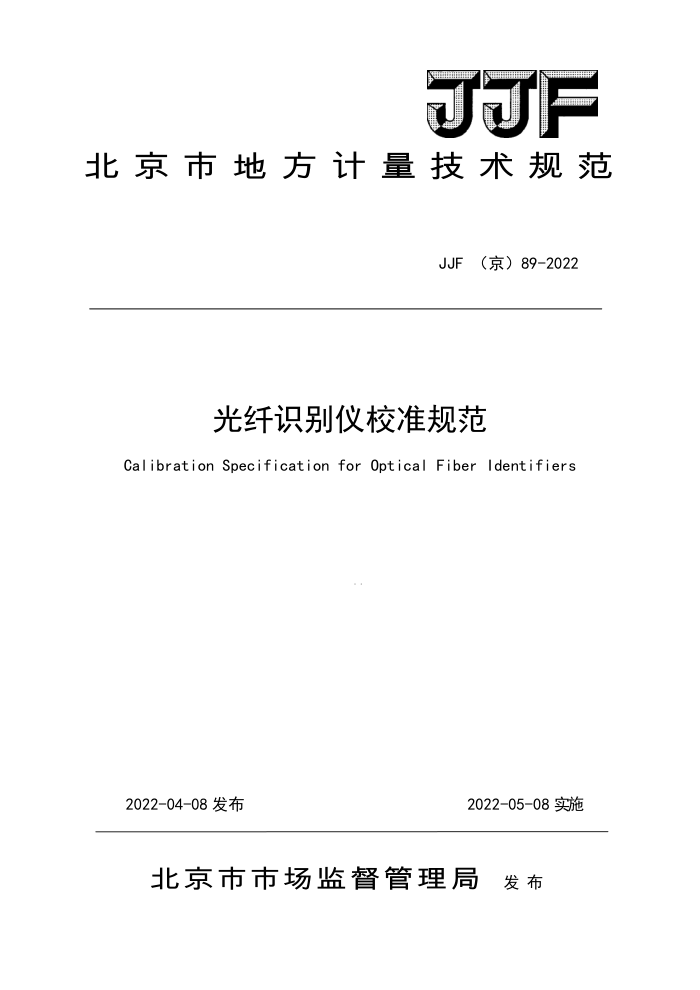

JJF
北京市地方计量技术规范
JJF （京）89-2022
光纤识别仪校准规范
Calibration Specification for Optical Fiber ldentifiers
2022-04-08发布
2022-05-08实施
北京市市场监督管理局 发布 光纤识别仪校准规范
JJF（京）89-2022
Calibration Specification for
Optical Fiber Identifiers
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释 本规范主要起草人：
崔磊 （北京市计量检测科学研究院）张建亮
（北京市计量检测科学研究院）
刘佳畅贾亚青
（北京市计量检测科学研究院）
（北京市计量检测科学研究院） 目录
引言
II
范围· 2 术语和计量单位 3 概述 4 计量特性 5
(1) (1)
1
1
(2) (2) (3) (5) (6) 7） (8) 9)
校准条件 6 校准项目和校准方法· 7 校准结果的表达· 8复校时间间隔附录A校准原始记录格式· 附录B校准证书内页格式附录C光纤识别仪校准不确定度评定实例· 引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本规范制定工作的基础性系列规范。
本校准规范为首次发布。
II 光纤识别仪校准规范
1范围
本规范适用于波长范围为（800～1700）nm，功率范围为（-50～+10）dBm光纤识别仪的校准。其他同类型、不同测量范围仪器的校准可参照本规范执行。 2术语和计量单位
2.1插入损耗insertionloss
光纤识别仪夹持光纤会造成光纤微弯，由此产生的损耗称为插入损耗。由光纤链路中入射光功率与出射光功率的差值表示。
(1)
IL=P-P
式中：
IL为插入损耗，单位为dB; P为输入光功率，单位为dBm; P为输出光功率，单位为dBm。
2.2计量单位unitofmeasurement
通常光功率值用单位瓦（W）系列表征，功率单位W是国际单位制导出单位。级差单位分贝（dB）是国家选定的非国际单位制单位。工程中一般用分贝毫瓦（dBm）表示功率的量值。以上两种单位制可以由公式（2）换算：
(2)
PaBm=10lg(Pmw/1mW）
3概述
在通信网络安装、布线、维护和恢复期间，常需要在不中断业务的情况下，快速寻
找和分离出特定的一根或几根光纤。光纤识别仪是一种用于无损光纤识别的仪器。其工
作原理是在光纤的一端输入1310nm或1550nm波长的特定调制信号，通过光纤识别仪得
到光纤中信号传输方向、信号调制频率、光功率等信息，来判断光纤的工作状态，从而
识别出特定的光纤。光纤识别仪作为光通信网络维护的必备工具，广泛应用于光纤通信、
CATV工程、光纤传感、综合布线等工程领域当中。光纤识别仪原理示意图如图1所示。
1 - 光纤识别仪
稳定光源（带调制模式）
光探测器 放大电路 数据处理
光纤
光纤
光功率检测 光信号方向 频率调制
指示功能 识别功能
图1光纤识别仪原理示意图
4计量特性 4.1光功率检测范围：（-50~+10）dBm 4.2插入损耗：≤2dB 4.3光信号传输方向：识别正确 4.4光信号调制频率：识别正确
以上技术指标不用于合格性判别，仅供参考。 5校准条件 5.1环境条件 5.1.1环境温度：（23±5）℃； 5.1.2相对湿度：≤80%RH； 5.1.3实验室应无剧烈振动和影响测量结果的电磁场干扰 5.2校准用设备 5.2.1光源
a）中心波长：（1310土10）nm、（1550土10）nm b）输出功率：≥+10dBm c）功率稳定度：土0.01dB/15min d）输出四种模式的调制频率信号：稳态（CW），270Hz，1kHz，2kHz。
5.2.2光功率计
a）工作波长：（1310±10）nm、（1550±10）nm b）测量范围：（-60~+15）dBm c）最大允许误差：土0.25dB d）分辨力：≤0.01dB e）非线性：优于±0.02dB
2 5.2.3光衰减器
a）工作波长：（1310±10）nm、（1550±10）nm b）测量范围：（0~60）dB c）最大允许误差：土0.8dB d）调节步长：≤1dB
5.2.4插损测试仪
a）工作波长：（1310±10）nm、（1550±10）nm b）测量范围：（0~50）dB c）最大允许误差：土0.2dB
6 校准项目和校准方法
6.1校准项目 6.1.1光功率检测范围； 6.1.2插入损耗； 6.1.3光信号传输方向； 6.1.4光信号调制频率。 6.2校准前检查 6.2.1仪器应具备规格型号、出厂编号、制造厂名及相应的警示标志等； 6.2.2被校仪器应带有必要的附件、说明书等： 6.2.3被校仪器通电后显示功能正常； 6.2.4所有校准用设备和被校仪器均置于平稳的工作台上，并按照说明书的要求进行预热。 6.3光功率检测范围 6.3.1按图2连接测量设备。
Q) 光纤
稳定光源
光衰减器
光纤识别仪
光功率计
光纤
光纤
图2光功率检测范围测量装置框图
6.3.2设置光功率计波长与光源波长一致，调节光衰减器的衰减示值，通过光功率计监测光源的输出光功率。 6.3.3用光纤识别仪夹持光纤进行测量，调节光衰减器的衰减示值，通过光功率计读数得到光功率值，记录光纤识别仪能识别到的光功率范围。
3
