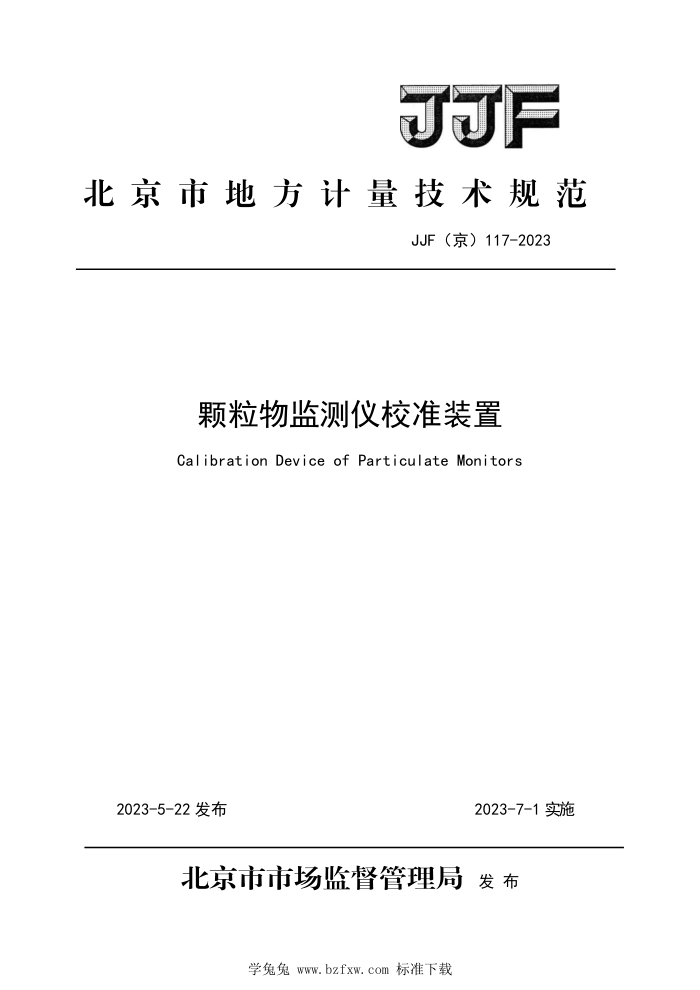

JJF
北京市地方计量技术规范
JJF（京）117-2023
颗粒物监测仪校准装置 Calibration Device of Particulate Monitors
2023-5-22发布
2023-7-1实施
北京市市场监督管理局发布
学兔兔www.bzfxw.com标准下载 JJF(京)117-2023
颗粒物监测仪器校准装置校准规范 Calibration Specification for
JJF(京)117-2023
Calibration Deyice of
Particulate Monitors
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF（京）117-2023
本规范主要起草人：
沈上地（北京市计量检测科学研究院）
张国城（北京市计量检测科学研究院）
吴丹（北京市计量检测科学研究院）刘佳琪（北京市计量检测科学研究院）
参加起草人：
田莹（北京市计量检测科学研究院）
施伟雄（张家港朗亿机电设备有限公司）
曹志成（北京安荣信科技有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）117-2023
目录
引 言 1适用范围. 2概述. 3计量特性. 4校准条件. 5校准方法. 6校准结果表达 7复校时间间隔. 附录A颗粒物浓度监测仪校准装置校准原始记录表格附录B颗粒物监测仪校准装置校准证书内页，附录C颗粒物浓度示值误差的不确定度评定示例
II
2
. 2 .7
..8
11
12
学兔兔www.bzfxw.com标准下载 JJF(京)117-2023
引 言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》编写，参考了QX/T84-2007《气象低速风洞性能测试规范》、JJG846-2015《粉尘浓度测量仪》、JJG680-2021《烟尘采样器》的有关规定。
本规范为首次发布。
三
学兔兔www.bzfxw.com标准下载 JJF（京）117-2023
颗粒物监测仪校准装置校准规范
适用范围本规范适用于粉尘浓度测量仪等检定/校准装置的校准，其他类型的颗粒物
监测仪计量检测装置可参照本规范进行校准。 2概述
颗粒物监测仪校准装置（以下简称“装置”）可产生浓度可调且足够均匀、 稳定的颗粒物气溶胶，再通过滤膜采样称重或参比仪器的比对，实现粉尘浓度测量仪等颗粒物监测仪器的量值溯源。装置通常由发生装置、测试仓、控制系统等部分组成，有时还具有滤膜采样装置、颗粒物在线监测传感器等配套设备 3 计量特性
颗粒物监测仪校准装置各项计量特性指标见表1.
表1主要计量特性指标
计量特性
计量特性指标 ≥装置满量程的90% ±5%（≥10min） ±5%（≥10min）
颗粒物发生浓度颗粒物浓度稳定性采样口浓度偏差示值误差稳定性系数示值误差示值重复性采样流量示值误差采样流量重复性采样计时误差颗粒物粒径分布装置内外压差
颗粒物浓度
± 2% ≤5% ±10% ≤3% ± 1% ≤1% ±2s
*颗粒物流速
*颗粒物浓度监测
*颗粒物采样
*粒径范围 *安全性注：以上技术指标不适用于合格判定，仅供参考；
根据用户要求根据用户要求
表格中“*”仅为具备该功能装置或用户要求校准项目。
1
学兔兔www.bzfxw.com标准下载 JJF（京）117-2023
4校准条件 4.1环境条件
环境温度（15～30）℃，湿度≤85%RH。 4.2测量标准及其他设备 4.2.1电子天平
准确度等级①，实际分度值不大于0.01mg。 4.2.2大气压力表
测量范围（80～106）kPa，示值误差不超过土250Pa。 4.2.3秒表
分辨力0.01s。 4.2.4温度计
测量范围（0～50）℃，分度值0.1℃。 4.2.5流量标准装置
测量范围（0.1～1200）L/min，示值误差不超过土1%。 4.2.6标准采样装置
采样流量（0.1～60）L/min，流量稳定性不超过5%；采样滤膜对0.3μm的颗粒物截留效率不低于99.99%。 4.2.7参比粉尘仪
最大允许误差不超过土5%，示值重复性不大于3%。 4.2.8标准流速计
测量范围（1～30）m/s，分辨力0.1m/s，最大允许误差为士0.015m/s或示值的土3%（取较大值）。 4.2.9空气动力学粒径谱仪
测量范围（0.520）μm，颗粒物计数重复性不大于5%。 4.2.10压力计
测量范围（0～500）Pa，分辨力0.1Pa，最大允许误差士2%。
5 校准方法 5.1颗粒物发生浓度
将装置的发生浓度设定为最大值，待发生浓度稳定后，利用标准采样装置在
2
学兔兔www.bzfxw.com标准下载 JJF（京）117-2023
测试段中心位置进行采样，记录采样流量、采样时间，称量滤膜采样前后的质量，按照公式（1）计算装置的颗粒物发生浓度
Z(m岩 -mm) 1 n=
CMAx=3 Q·t
(1)
×1000
式中： CMAx一被校装置最高发生浓度，mg/m；
m前一第n次测量采样前滤膜质量，mg m后一第n次测量采样后滤膜质量，mg； Q一采样流量，L/min; t一采样时间，min。
5.2颗粒物浓度稳定性
选取装置满量程的20%和80%两个校准点（或者根据工作需要设定校准点）分别进行校准。待浓度稳定后，利用参比粉尘仪每2分钟测量1次测试段中心位置的颗粒物浓度值并记录，连续测量6次，按照公式（2）计算对应浓度点的相对标准偏差作为装置的浓度稳定性。
Z(c. -c)
×100%
Sc:
hs/
(2)
n-1
c
式中： Sc一该浓度点的浓度稳定性；
c一该浓度点的示值平均值，mg/m；
C.一该浓度点第n次测量时粉尘浓度示值，mg/m。 5.3采样口浓度偏差
选取装置满量程的50%作为校准点，待浓度稳定后，利用标准采样装置对被校装置的两个采样口同时采样分析，采样时间不低于10min（或滤膜增重不少于 1mg所需的时间），取该段时间内浓度平均值，按照公式（3）计算采样口间浓度偏差。
3
