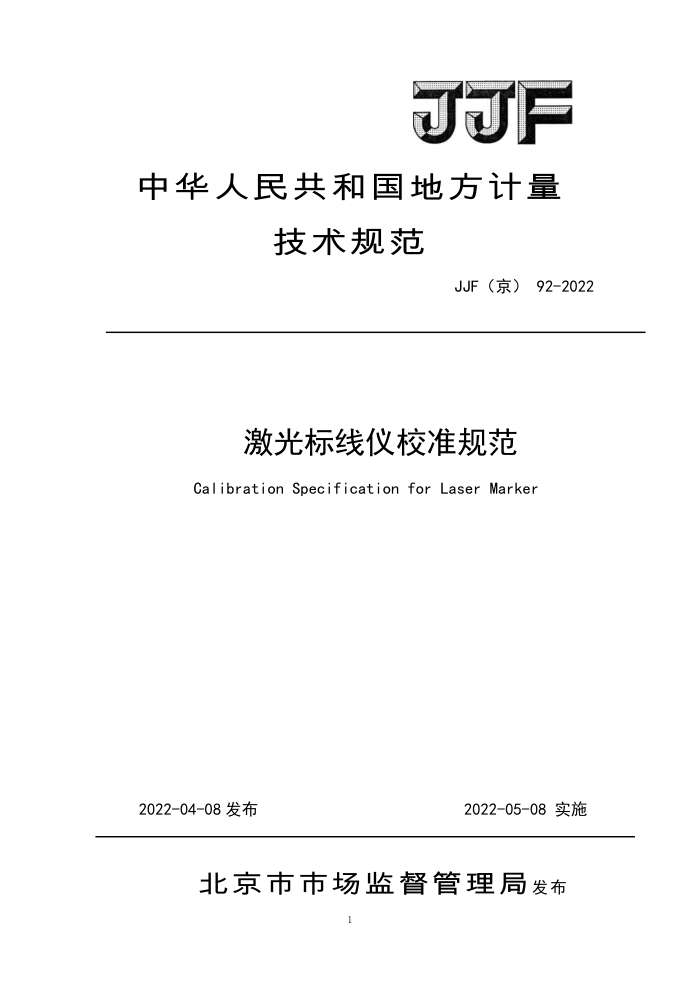

JJF
中华人民共和国地方计量
技术规范
JJF（京） 92-2022
激光标线仪校准规范 Calibration Specification for Laser Marker
2022-04-08发布
2022-05-08实施
北京市市场监督管理局发布 激光标线仪校准规范
JJF (京) 92-2022
Calibration Specification for Laser Marker
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范委托北京市市场监督管理局负责解释 主要起草人：
冬江（北京市计量检测科学研究院）
杨兵（北京市计量检测科学研究院）
张博（北京市计量检测科学研究院）参加起草人：
崔蕊（北京市计量检测科学研究院）王雪（北京市计量检测科学研究院）岳春然（北京市计量检测科学研究院）
3 目录
引 言.. 1适用范围 3概述. 3术语 4计量特性 5校准条件
b
b
F
b
5.1环境条件 5.2校准用标准器及配套设备
6校准项目和校准方法
6.1激光水平标线水平误差、倾斜误差 6.2激光垂直标线误差 6.3激光垂直面间90°误差. 6.4自动安平补偿误差、补偿范围、 6.5激光下铅垂点误差
8 8
9 9 10 10
7校准结果表达. 8复校时间间隔附录A：激光标线仪校准原始记录格附录B：激光标线仪校准证书内页格：附录C：测量结果不确定度评定示例
11 ·12 13 引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成本校准规范制定工作的基础性系列规范。本规范在试验原理上部分引用了JB/T 11665-2013《激光标线仪》
本地方规范为首次制定
5 激光标线仪校准规范
1.适用范围
本规范适用于激光标线仪的校准。
2.概述
激光标线仪（又名激光投线仪）是一种可提供标准水平激光线和标准垂直激光线的仪器，以仪器所提供的激光标准线为标识，可进行工程检测、工程放样等方面的测量，广泛用于室内装潢、设备安装等领域。
垂直激光出射窗
垂直标线
2
国 LARA
水平激光出射窗
水平标线
电源开关
底脚螺旋
图1
激光标线仪采用激光二极管发出激光束，通过柱透镜形成水平激光面和垂直激光面，激光面再投影形成水平激光线和垂直激光线。仪器内部设有自动安平补偿器，可保持激光面的水平和垂直。通常，激光标线仪可产生多个激光水平面和垂直面，并有一个激光下对点，仪器具有360°旋转及微调机构，可准确找准目标。 3．术语 3.1. 激光水平标线水平误差
激光标线仪垂直标线发出的水平面相对于大地水平面的平行误差，沿激光发出方向（纵向）的投影误差。
3.2. 激光水平标线倾斜误差
激光标线仪垂直标线发出的水平面相对于大地水平面的平行误差，沿激光发出方向的水平垂直方向（横向）的投影误差，表现为投影在垂直物表面的激光标线为一条左右高低不同的倾斜线。
3.3. 激光垂直标线误差
激光标线仪垂直标线发出的垂直面相对于大地水平面的垂直误差。
3.4. 激光垂直面间90°误差
激光标线仪垂直标线发出垂直面，其中任意相邻两垂直面间的正交误差，自动安平补偿误差激光标线仪自动安平补偿器实现倾斜补偿的工作误差。
3. 5.
3.6. 自动安平补偿范围
激光标线仪自动安平补偿器实现倾斜补偿的工作范围。
4．计量特性 4.1.激光水平标线水平误差 4.2.激光水平标线倾斜误差 4.3.激光垂直标线误差
6 4.4.激光垂直面间90°误差 4.5.自动安平补偿误差 4.6.自动安平补偿范围 5．校准条件 5. 1. 环境条件
温度10℃~30℃，相对湿度≤60%；校准环境应避免较强的空气抖动及电磁干扰；环境光线应柔和并避免高亮度光线照射。
5.2. 校准用标准器及配套设备
校准项目、测量标准及配套设备见表1
表1
序号 1 2 3 4 5 6 7 6. 校准项目和校准方法
校准项目
测量标准及配套设备
激光水平标线水平误差激光水平标线倾斜误差激光垂直标线误差激光垂直面间90°误差
DSZ05级水准仪、I级电子经纬仪 f=550mm平行光管，分划板角值MPE：土3"
自动安平补偿误差自动安平补偿范围激光下铅垂点误差
双向微顷工作台，倾斜范围土5 f=550mm平行光管，分划板角值MPE：土3
二维坐标尺
在对激光标线仪各项计量特性进行校准前，先对仪器外观及各部件相互作用进行检查，看是否有影响后续校准的缺陷。
仪器表面应光洁、平整、文字标识清晰可辨，无裂缝、变形等缺陷；开关机旋钮、按键应工作正常，调整手轮应旋转平滑无阻滞，投射出的激光线应边缘清晰。
6.1. 激光水平标线水平误差、倾斜误差
激光水平标线水平误差、激光水平标线倾斜误差的校准装置如图2所示。 沿水平方向分布三只平行光管，先将水准仪安置于三只平行光管光轴交点位
置处，并将仪器整置水平，用水准仪水准测量功能将三只平行光管位置及其分划板横丝调整至在同一水平线上，从而建立起大地水平面标准。
读数显示器
读数显示器
豆读数摄像头 -
读数显示器读数摄像头
平行光管2
读数摄像头平行光管3
行光管
0
被校准的激光标线校准装置的水平方向分
布, 将被校准激光标线仪安置于三只平行光管光轴交点位置，并将仪器整置水平
打开被校准激光标线仪开关，使水平光窗发出水平激光面，由三只平行光管接收激光面，激光面投射在平行光管的分划板上形成水平标线，这时可在读数显示器上读取激光水平标线偏离水平面的角度值。
取中间平行光管2上的读数值，作为激光水平标线水平误差校准结果取旁边两个平行光管2、3的读数值之差，作为激光水平标线倾斜误差校准
结果。
如果被校准激光标线仪可发出多个水平标线，则旋转仪器，按照同样的方法校准其它水平标线的水平误差和倾斜误差。
6.2. 激光垂直标线误差
激光垂直标线误差校准装置如图3所示。
读数显示器
读数摄像头
平行光管3 V
-被校准的激光标线仪 A
读数显示器 平行光管2
读数摄像头
平行光管1 1
读数显示器 一
读数摄像头校准装置的垂直方向分
布
沿垂直方向分布三只平行光管，先将电子经纬仪安置于三只平行光管光轴交
点位置处，并将仪器整置水平，用电子经纬仪竖直角测量功能，将三只平行光管位置及分划板竖丝调整至在同一垂直线上，从而建立起大地垂直面标准。
将被校准激光标线仪安置于三只平行光管光轴交点位置，并将仪器整置水平，打开被校准激光标线仪开关，使垂直光窗发出垂直激光面，由三只平行光管接收激光面，激光面投射在平行光管的分划板上形成垂直标线，这时可在读数显示器上读取激光垂直标线偏离所建立的垂直面的角度值。
取三个读数值的最大值与最小值之差作为激光垂直标线误差校准结果如果被校准激光标线仪可发出多个垂直标线，则旋转仪器，按照同样方法依
次校准其它标线。
6.3. 激光垂直面间90°误差
激光垂直面角度误差校准装置如图4。
8
