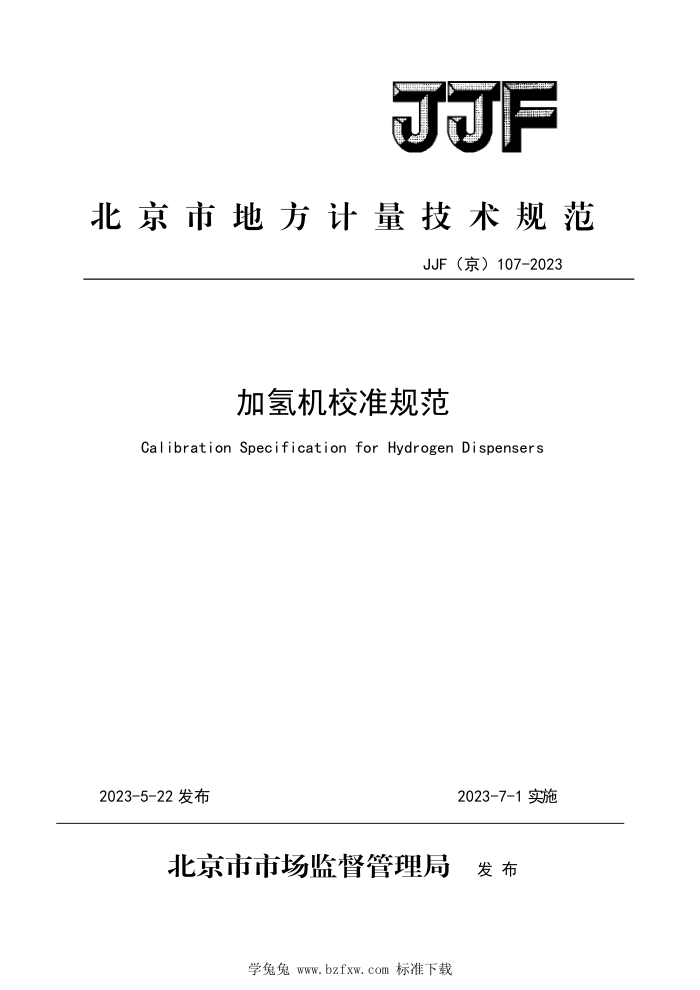

北京市地方计量技术规范
JJF（京）107-2023
加氢机校准规范
Calibration Specification for Hydrogen Dispensers
2023-5-22发布
2023-7-1实施
北京市市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJF（京）107-2023
加氢机校准规范 Calibration Specification for
JJF(京)107-2023
Hydrogen Dispensers
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院参加起草单位：北京海德利森科技有限公司
厚普清洁能源（集团）股份有限公司北京三盈氢能源装备有限公司
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF（京)107-2023
本规范主要起草人：
滕梓洁（北京市计量检测科学研究院）
刘（北京市计量检测科学研究院）徐建（北京市计量检测科学研究院）王建民（北京市计量检测科学研究院）
参加起草人：
赵霞（北京市计量检测科学研究院）吴伟功（北京海德利森科技有限公司）李成（厚普清洁能源（集团）股份有限公司）
蔡红璞（北京三盈氢能源装备有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）107-2023
目录
引 1 范围 2 引用文件. 3 术语和计量单位 4 概述 5 计量特性. 6 校准条件 7 校准项目和校准方法 8 校准结果的表达 9 复校时间间隔. 附录A 附录B 附录 C 附录 D
T T
3
8
t 9
.10 13
学兔兔www.bzfxw.com标准下载 JJF(京)107-2023
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及
定义》和JJF1059.1-2012《测量不确定度评定与表示》共同构成支持本规范制定工作的基础性系列规范。
本规范参考了GB/T31138-2022《加氢机》的部分内容，参照了目前国内常用加氢
机生产厂家的性能参数及检测方法，并结合国内实际使用情况进行制定。
本规范为首次发布。
II
学兔兔www.bzfxw.com标准下载 JJF（京）107-2023
加氢机校准规范
1范围
本规范适用于公称工作压力为35MPa/70MPa的加氢机的校准。
25 引用文件
GB/T 8979 GB/T 24499 GB/T13277.1 压缩空气第1部分：污染物净化等级
纯氮高纯氮和超纯氮氢气、氢能与氢能系统术语
科里奥利质量流量计
GB/T31130 GB/T 31138 加氢机
质子交换膜燃料电池汽车用燃料氢气
GB/T37244
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1001、JJF1004界定的及以下术语和定义适用于本规范 3.1.1加氢机hydrogendispensers[3.1GB/T31138-2022]
为氢能汽车、氢能船舶、氢能有轨电车、氢能飞行器、氢能工程车辆、氢能发电装置等提供氢气充装服务，并带有控制、计量和计价等功能的专用设备。 3.1.2加氢枪nozzle［3.3GB/T31138-2022]
安装在加氢机加氢软管末端，用于连接车载储氢系统加注接口的部件。 3.1.3加氢receptacle[3.4GB/T31138-2022]
车辆上与加氢枪相连接的部件总成。 注：通常也称受气口。
3.1.4车载储氢系统onboardhydrogenstoragesystem[3.2GB/T31138 2022J
从氢气加注口至压力调节器进口，与高压氢气加注、储存、输送、供给和控制有关的装置。 3.1.5拉断阀breakawaydevice[3.5GB/T31138-2022]
-
学兔兔www.bzfxw.com标准下载 JJF（京）107-2023
安装在加氢软管上的装置，当加氢过程出现超过张拉极限的情况时，断开加氢机上的加氢软管，并防止氢气从加氢机中泄漏。 3.1.6加氢软管dispenserhose[3.6GB/T31138-2022]
加注氢燃料的软管，加氢软管一端与拉断阀相连，一端与加氢枪相连。 3.1.7加注速率fuelingspeed[3.8GB/T31138-2022]
氢气加注时的氢气流量或储氢气瓶内压力升高的速率。 3.1.8科里奥利质量流量计coriolismassflowmeter[3.1GB/T3113o]
由流量检测元件（一次装置）和变送器（二次装置）组成，利用流体与振动管振动的相互作用测量质量流量和密度的装置。
注：科里奥利流量计也可测量振动管内的温度。 3.2计量单位 3.2.1质量：千克，符号：kg。 3.2.2流量：千克每分钟，符号：kg/min。 3.2.3压力：兆帕，符号：MPa。 3.2.4 温度：摄氏度，符号：℃。
4概述 4.1构造
加氢机一般由科里奥利质量流量计、电子计控器和附属装置等主要部分组成。附属装置用于加氢机以实现正确测量和简化操作，主要包括：气体过滤器、 进气阀、流量调节装置、换热器（可选）、拉断阀、加氢软管、加氢枪等，其典型系统组成见图1。
油漏报警器
压力传感器
温度传够器
质量流量计
流量调节装置
换热器（可选）
拉断阀
安全间
控制系统
避气阀
加氢软管
气体过滤器
加氢格
加氢通信接口 (可选）
加氢口
气源接口
放放管
站控系统
2
学兔兔www.bzfxw.com标准下载 JJF（京）107-2023
图1加氢机典型系统组成
4.2原理
氢气从气源接口进入加氢机进气管路，依次经过气体过滤器、进气阀、质量流量计、流量调节装置、换热器（可选）、拉断阀、加氢软管、加氢枪后通过加氢口充入储氢气瓶。加氢机的控制系统自动控制加氢过程，并与加氢站站控系统、加氢通信接口（可选）等实时通信。
5计量特性 5.1流量示值误差
加氢机计量的最大允许误差一般不超过土2%， 5.2流量重复性
加氢机的计量重复性不应超过相应最大允许误差绝对值的1/3。 注：以上指标不作为合格性判定。
6校准条件 6.1环境条件 6.1.1环境温度：（-40～50）℃； 6.1.2相对湿度：20%~95%； 6.1.3大气压力：（80～110）kPa。 6.2主标准器及配套设备 6.2.1主标准器
一般采用标准表法流量标准装置（简称：标准表法装置）校准，也可采用质量法流量标准装置（简称：质量法装置）校准（见附录D）。
标准表法装置流量范围：涵盖被校加氢机流量范围，一般为（0.1~8）
kg/min，扩展不确定度优于被校加氢机最大允许误差绝对值的1/3。 6.2.2配套设备
配套设备见表1。
表1配套设备
序号 设备名称
技术要求
用途
公称工作压力满足加氢机公称工作压力要求，容积应不小于50L，同时满足压
储氢气瓶
存储高压气体
3
