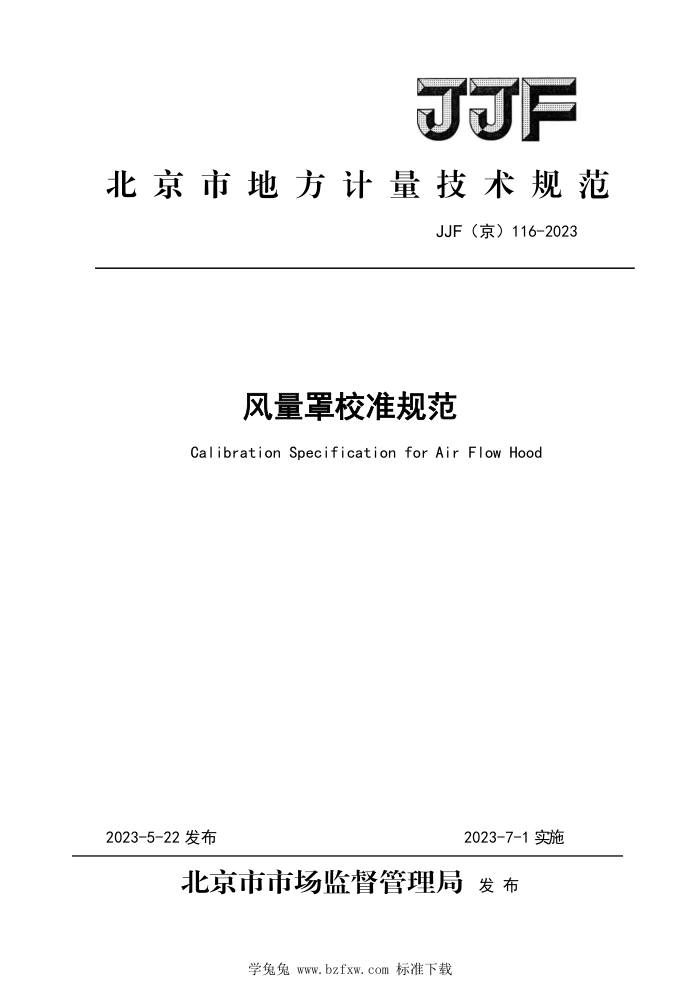

北京市地方计量技术规范
JJF（京）116-2023
风量罩校准规范 Calibration Specification for Air Flow Hood
2023-5-22发布
2023-7-1实施
北京市市场监督管理局 发布
学兔兔www.bzfxw.com标准下载 JJF(京)116-2023
风量罩校准规范 CalibrationSpecification
JJF（京）116-2023
for Air Flow Hood
归口单位： 北京市市场监督管理局主要起草单位： 北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF(京)116-2023
本规范主要起草人：
冯端（北京市计量检测科学研究院）
张国城（北京市计量检测科学研究院）
孔丽静（北京市计量检测科学研究院）胡博 （北京市计量检测科学研究院）
参加起草人：
沈上（北京市计量检测科学研究院）
吴丹（北京市计量检测科学研究院）张建华（提赛环科仪器贸易（北京）有限公司）
学兔兔www.bzfxw.com标准下载 JJF(京)116-2023
目录
引 言 1 适用范围. 2 概述 3 计量特性. 4 校准条件. 5 校准项目和校准方法. 6 校准结果表达. 7 复校时间间隔. 附录A. 附录B. 附录C..
II
2
2
3
4
.5
学兔兔www.bzfxw.com标准下载 JJF(京)116-2023
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》、JJG 613-1989《电接风向风速仪检定规程》、JJG431-2014《轻便三杯风向风速表检定规程》、JJG515-1987《轻便磁感风向风速表试行检定规程》、JJF1934-2021 《超声波风向风速测量仪器校准规范》编写。
本规范为首次起草。
II
学兔兔www.bzfxw.com标准下载 JJF（京）116-2023
风量罩校准规范
1适用范围
本规范适用于测量范围为（100～3500）m/h的风量罩的校准。 2概述
风量罩是测量空气流量的仪器，主要由风量罩体、基座和数字显示屏三部分构成。其主要工作原理为：利用风量罩体，将风汇集到基座上的风速均匀器后，再由基座上的风压传感器根据风速的变化以及基座的尺寸，计算得到风量值。 3计量特性
3.1示值误差最大允许误差不超过±10%。 注：以上指标不用于合格判定，仅供参考。
4校准条件
4.1环境条件 a）环境温度：（15～30）℃； b）湿度：≤85%RH。 c）大气压力：（86～106）kPa d）其他：无腐蚀性气体，无震动及电磁干扰，避免环境气流对风量罩造成
明显干扰。
4.2测量标准及其他设备
4.2.1标准装置
风量标准装置由空气流量测量装置、风量发生装置和试验管道三部分构成。 a）空气流量测量装置是由节流装置、皮托管和差压计组成的标准流量装置。
差压计应选择准确度不低于0.05级的数学压力计或补偿式微压计，其测量范围
应不超出（0～2000）Pa。
b）风量发生装置应能达到所需的空气流量值，流量值波动应不大于被校风量罩测量值的1%。
c）试验管道的横截面积应略大于被校风量罩的接口面积，气流流场的不均匀性应不大于被校风量罩测量值的2%。
d）标准装置的扩展不确定度应不大于被校风量罩测量误差绝对值的1/3。
1
学兔兔www.bzfxw.com标准下载 JJF（京）116-2023
4.2.2其他设备
a）气压计：测量范围为（600～1100）hPa，准确度不低于0.1级。 b）温度计：测量范围为（0～50）℃，最大允许误差为±0.20℃。 c）湿度表：测量范围为（0～90）%，最大允许误差为±5%RH。
5校准项目和校准方法 5.1校准前的准备 5.1.1外观要求
采用目测检查风量罩体不得有破损漏风现象，风量罩通电后应能正常工作。 5.1.2风量罩的安装
用风量罩支撑杆撑起风罩，确定风量罩显示模块安装在风量罩底座上，将待校风量罩进风口固定在风量标准装置试验管道出风口处 5.1.3参数设置检查
打开风量罩显示开关，查看仪器参数设置，确定其参数及测量模式等信息是否正确。 5.2校准点的选择
一般在测量范围内，从150m/h开始均匀选择至少5个点。用户有要求时，
可按用户的要求选择校准点。 5.3示值误差的校准
a）开启风量标准装置电源，在无风状态下将风量标准装置置零。 b)将风量发生装置的流量值调节到校准点上，控制实际风量为校准点的土3%
范围内，待风量稳定后，分别读取风量标准装置的示值和被校风量罩的风量值，重复测量6次，分别计算平均值，根据公式（1）计算示值误差。
(1)
Q=Q-Q
式中： △Q一一校准点风量示值误差，m/h； Q一一校准点风量罩示值的算术平均值；m/h； Qi一一校准点风量标准装置示值的算术平均值，m/h。
6校准结果表达
经校准的风量罩发放校准证书，校准证书至少包括以下信息：
2
学兔兔www.bzfxw.com标准下载 JJF（京）116-2023
a) 标题，如“校准证书”； b) 实验室名称和地址： c) 进行校准的地点（如果与实验室的地址不同）； d) 证书的唯一性标识（如编号），每页及总页数的标识； e) 客户的名称和地址； f) 被校对象的描述和明确标识； g) 进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接受日期； h）如果与校准结果的有效性应用有关时，应对被校样品抽样程序进行说明； i) 对校准所依据的技术方法的标识，包括名称及代码； j）本次校准所用测量标准的溯源性及有效性说明； k）校准环境的描述； 1）校准结果及测量不确定度的说明； m）对校准方法的偏离的说明； n）校准证书或校准报告签发人的签名、职务或等效标识、以及签发日期； o）校准结果仅对被校对象有效的声明； p）未经实验室书面批准，不得部分复制证书或报告的声明， 7复校时间间隔
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等因素所决定，因此送校单位可根据实际使用情况自主决定复校时间间隔
为了确保风量罩在其规定的技术性能下使用，建议复校时间间隔最长不超过 1年。如果对仪器的检测数据有怀疑或仪器更换主要部件及修理后，应对仪器重新校准。
3
