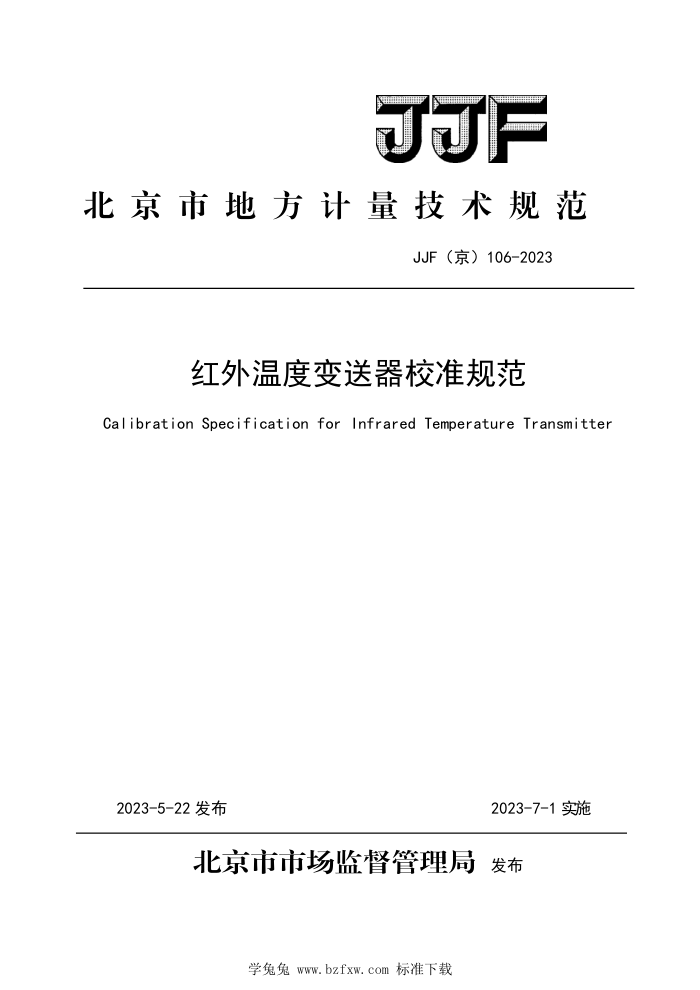

JJF
北京市地方计量技术规范
JJF（京）106-2023
红外温度变送器校准规范
Calibration Specification for Infrared Temperature Transmitter
2023-5-22发布
2023-7-1实施
北京市市场蓝督管理局 发布
学兔兔www.bzfxw.com标准下载 学兔兔www.bzfxw.com标准下载 JJF(京)106-2023
红外温度变送器校准规范
JJF(京)106-2023
Calibration Specification for Infrared Temperature Transmitter
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF(京)106-2023
本规范主要起草人：
郭芳（北京市计量检测科学研究院）裴立宁（北京市计量检测科学研究院
张曦雯（北京市计量检测科学研究院
崔莉霞（北京市计量检测科学研究院
参加起草人：
吴健（北京市计量检测科学研究院）
赵霞（北京市计量检测科学研究院）余颖（北京市计量检测科学研究院）
学兔兔www.bzfxw.com标准下载 JJF（京)106-2023
目录
引言， 1范围. 2引用文件 3术语与计量单位. 4概述. 5计量特性 6校准条件 7校准项目和校准方法， 8校准结果表达， 9复校时间间隔附录A红外温度变送器原始记录格式. 附录B校准证书参考格式附录C红外温度变送器发射率不可调为1引入的修正值. 附录D示值误差的不确定度评定示例
(I) (1) (1) (1) (1) (2) (2) (4) (8) (8) (9) (10) (11) (13)
学兔兔www.bzfxw.com标准下载 JJF(京)106-2023
引 言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定而制定。本规范参考了JJG856-2015《工作用辐射温度计》中测量标准的技术要求和校准方法，以及JJF 1183-2007《温度变送器校准规范》中温度变送器的结构概述，并结合国内外各生产厂商的红外温度变送器技术参数和质量控制现状制定
本规范为首次发布。
II
学兔兔www.bzfxw.com标准下载 JJF（京)106-2023
红外温度变送器校准规范
1范围
本规范适用于采用红外温度探测器作为传感器的温度变送器的校准。
2引用文件
本规范引用以下文件： JJG856-2015工作用辐射温度计 JJF1183-2007温度变送器校准规范
3术语和计量单位 3.1术语
以下术语和JJG856-2015中界定的其他术语适用于本规范。 3.1.1温度变送器temperaturetransmitter
-种将温度变量转换为可传送的标准化输出信号的仪表，主要用于工业过程温度参数
的测量和控制。
3.1.2红外温度变送器infraredtemperaturetransmitter
输出与红外温度探测器检测的温度成线性关系（即具有线性化功能）的温度变送器。 3.2计量单位
温度的计量单位为摄氏度（℃）或开尔文（K）。 电流的计量单位为毫安（mA）。 电压的计量单位为伏（V）。
4概述
红外温度变送器（以下简称变送器）采用红外温度探测器作为传感器。变送器通常由
光学系统和探测器、测量单元、信号处理和转换单元、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在探测器上并转变为相应的电信号，该信号经放大、换算转换为标准化电信号。
具有显示单元的变送器可直接显示温度，具有现场总线功能的变送器可随时监控、记
录和保存数据。
图1为变送器的原理框图。
1
学兔兔www.bzfxw.com标准下载 JJF（京）106-2023
显示单元
、现场总线输出信号（mA或V）
光学系统和探测器
信号处理和转换单元
测量单元
图1红外温度变送器原理框图
变送器的标准化输出信号主要为（4～20）mA、（0～5）V、（0～10）V等直流电信号，不排除具有特殊规定的其他标准化输出信号。
变送器的接线端子通常有六线制、四线制和二线制等形式。
5计量特性 5.1示值误差
在变送器的测温范围内，应不超过最大允许误差。 注： 1最大允许误差（或不确定度、准确度）应根据该型号的技术文件确定。 2最大允许误差技术指标应注明与之相对应的测量距离与视场直径。
5.2重复性
应不超过变送器技术指标中对重复性的要求，同时应不超过最大允许误差绝对值的
1/2。 6校准条件 6.1环境条件 6.1.1环境温度：18℃～25℃。 6.1.2相对湿度：≤85%。
6.1.3变送器周围除地磁场外，应无影响其正常工作的外磁场；校准过程中应避免强阳光和强辐射源对实验用辐射源和变送器的干扰：避免空气对流及环境温度波动对校准结果产生不可忽略的影响。
6.2测量标准及其他设备
校准时所需要的标准仪器及配套设备可按变送器的规格参照表2进行选择。
表1# 标准仪器及配套设备
序号 仪器设备名称
技术要求
用途
备注
