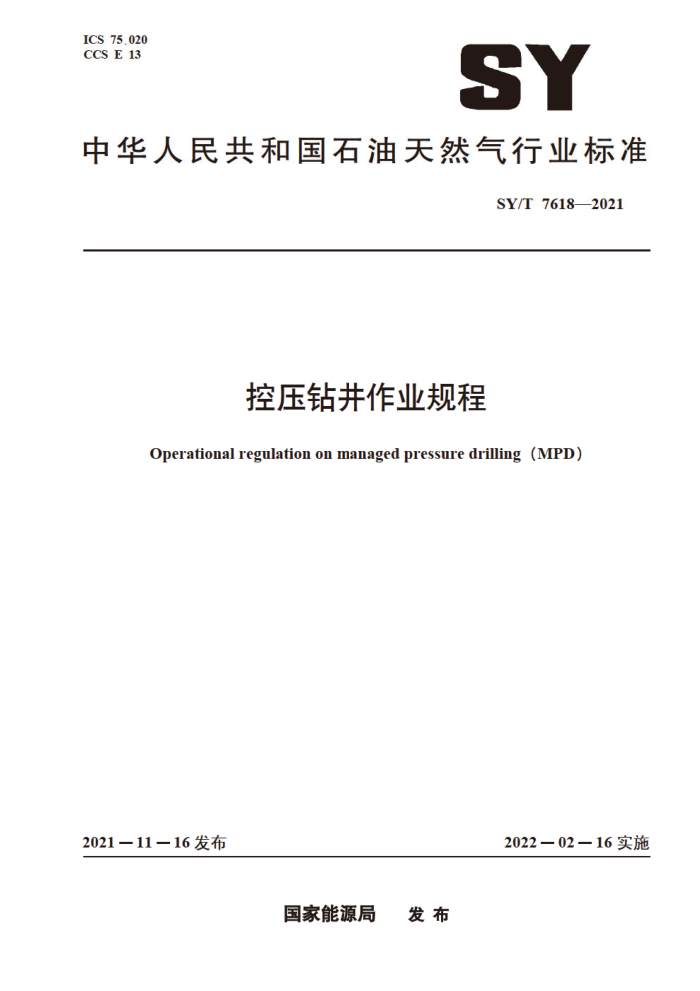

ICS 75.020 CCS E 13
SY
中华人民共和国石油天然气行业标准
SY/T 76182021
控压钻井作业规程
Operational regulation on managed pressure drilling (MPD)
2021一11一16发布
2022一02一16实施
国家能源局 发布 SY/T 76182021
目 次
前言： 1范围 2规范性引用文件 3术语和定义
Ⅱ
控压钻井施工方案基本要求
4
4.1施工方案依据 4.2施工方案内容 4.3控压钻井水力参数设计 5起下钻井底压力平衡方式 5.1加重钻井液帽平衡井底压力作业 5.2井下套管阀平衡井底压力作业 6控压钻井作业前准备
3
3
实施条件
6.1 6.2装备及工具选型 6.3钻具组合要求 7控压钻井作业程序
7.1井场布局要求 7.2设备安装要求 7.3设备试压要求 7.4 控压钻进作业程序 7.5# 控压接单根（立柱）作业程序 7.6 控压起钻作业程序 7.7 控压下钻作业程序 7.8 控压换胶芯作业程序 7.9 控压钻井转常规钻井程序 8控压钻井作业应急程序 8.1并口套压异常升高 8.2 溢流 8.3 井漏 8.4漏喷同存 8.5硫化氢 8.6 其他应急程序
00 00 00 SY/T 76182021
9控压钻井作业终止条件 10健康、安全与环保要求附录A（资料性）控压钻设备井场管线连接示意图附录B（资料性）控压钻井工况表附录C（资料性） 起下钻压力降低、提高步骤表参考文献·
O
0
11 .12
. 13 .. 14
AS
II SY/T 76182021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油钻井工程专业标准化委员会提出并归口。 本文件主要起草单位：中国石油集团工程技术研究院有限公司、中国石油集团油田技术服务有限
公司、中国石油集团川庆钻探工程有限公司、中国石油集团西部钻探工程有限公司、中国石油天然气股份有限公司塔里木油田分公司、中国石油集团渤海钻探工程有限公司、中石化胜利石油工程有限公司钻井工艺研究院、中海油能源发展股份有限公司工程技术分公司。
本文件主要起草人：刘伟翟小强，周英操、韩烈祥、伊明、部凤亮，青志雄、郭庆丰，王眉山、 王瑛、罗良波、方世良、赵庆，陈永明、李晓刚、齐金涛、张俊奇、付加胜。
II AS SY/T 76182021
控压钻井作业规程
1范围
本文件规定了石油天然气钻探领域控压钻井作业的施工方案，起下钻方式，作业前准备，作业程序，应急程序，终止条件及健康，安全与环保的技术要求。
本文件适用于陆上及浅海区域的控压钻井作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 31033 石油天然气钻井井控技术规范 SY/T 5087 硫化氢环境钻井场所作业安全规范 SY/T 5225 石油天然气钻井，开发，储运防火防爆安全生产技术规程
石油钻具的管理与使用方钻杆、钻杆、钻
SY/T 5369 SY/T 5974 钻井井场设备作业安全技术规程 SY/T 6202 钻井井场油、水，电及供暖系统安装技术要求 SY/T 6277 硫化氢环境人身防护规范
SY/T 6509 方钻杆 SY/T 6543 欠平衡钻井技术规范 SY/T 6613—2 2005钻井液流变学与水力学计算程序推荐作法 SY/T 6869 石油天然气工业，井下工具井下套管阀 SY/T7018—2014控压钻井系统
3术语和定义
下列术语和定义适用于本文件。
3.1
安全压力窗口safe pressure window 在某一井深范围内，破裂压力、漏失压力的较小值和地层孔隙压力、塌压力的较大值组成安全
压力区间，避免由于井筒内流体压力与地层孔隙压力不平衡引发溢流或漏失。 3.2
井底恒压控压钻井技术 constant bottom-hole pressure managed pressure drilling technology 一种在钻并过程中保持井底当量循环钻并液密度恒定的钻井技术，在钻进、接单根、起下钻、换
胶芯等工况通过施加井口回压保持井筒压力的恒定。 3.3
微流量控压钻井技术 micro-flux managed pressure drilling technology
1 SY/T 76182021
一种在钻井过程中监测和控制钻井液泵入并筒、并口返出流量，维持微小稳定差值的钻井技术，并可实现近平衡、微欠平衡、微过平衡控压钻井三种应用方式。 3.3.1
近平衡控压钻井 near-balanced pressure managed pressure drilling technology 当钻井液循环时，保持井口返出流量近似等于人口流量，维持不溢不漏的状态，当钻井液非循环
时保持井底压力近似等于地层孔隙压力的控压钻并方法，保持不溢不漏的状态。 3.3.2
微欠平衡控压钻井技术 micro-under-balanced pressure managed pressure drilling technology 当钻井液循环时，保持井口返出流量略大于入口流量且差值在一个稳定可控的范围内，维持微小
溢流的状态，当钻井液非循环时，通过提高压力当量密度保持井底压力略天于地层孔隙压力的控压钻并方法，恢复不溢不漏的状态。 3.3.3
微过平衡控压钻井技术 micro-over-balanced pressure managed pressure drilling technology 当钻井液循环时，保持井口返出流量略小于或等于人口流量且差值在一个稳定可控的范围内，维
持微小漏失或无漏失的状态；当钻井液非循环时保持井底压力略大于地层孔隙压力的控压钻井方法，恢复不溢不漏的状态。
4控压钻井施工方案基本要求 4.1施工方案依据
施工井的地质设计、钻井工程设计、实钻情况，邻井的地层孔隙压力、漏失压力、破裂压力、 塌压力、有毒有害气体分布、钻井液使用情况、井壁稳定分析和试油试气等资料。 4.2施工方案内容 4.2.1施工方案内容包括控压钻井水力参数设计、装备及工具选型、井场布局、装备安装、作业流程、应急程序、人员配置、岗位职责、 、HSE 等要求。 4.2.2控压钻井工艺流程包括：钻进、接单根。起钻、下钻、换胶芯作业程序等。 4.3控压钻井水力参数设计
控压钻并水力参数计算模拟宜按SY/T6613一2005第7章的规定进行计算，并参照以下原则确定控压钻井井段井口压力控制值与相应的钻井液密度区间：
a）井底压力在安全压力窗口之内； b）循环排量满足携岩要求： c）根据近平衡、欠平衡和过平衡控压钻井的需要确定井底压力区间： d）并口控压值不超过井口设备的最大承压能力； e）井口控压值不超过旋转防喷器额定动压的70%。
5起下钻井底压力平衡方式 5.1加重钻井液帽平衡井底压力作业
控压起钻到一定深度后，注人一段高密度钻井液形成加重钻井液帽，与下部钻井液叠加产生的静液柱压力应处于安全压力窗口内。参照公式（1）设计加重钻井液帽密度、高度及带压起钻的井深。 2
