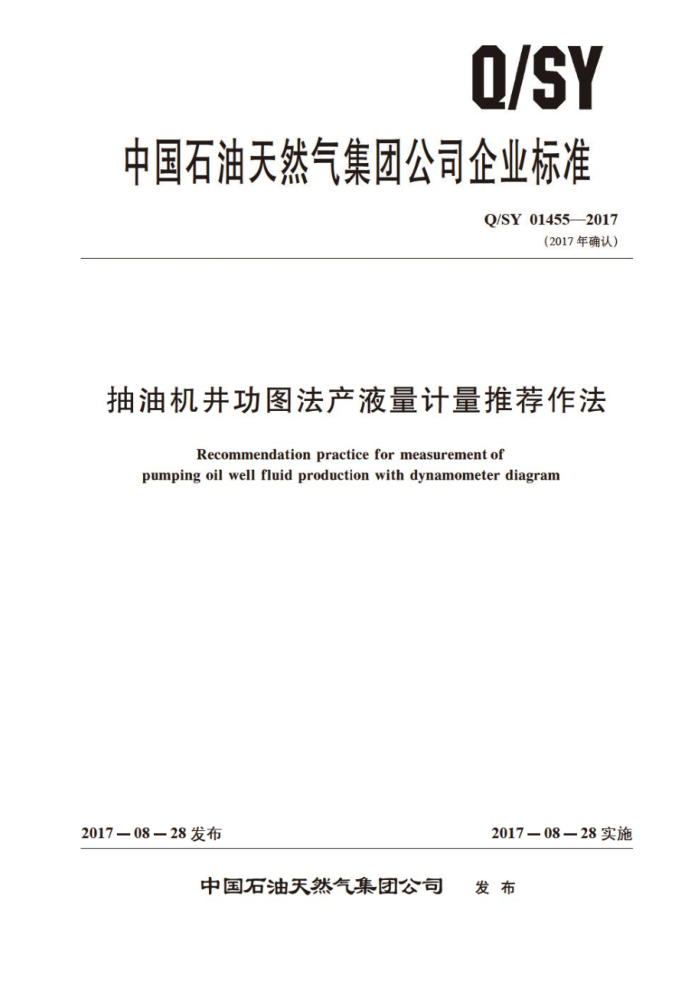

Q/SY
中国石油天然气集团公司企业标准
Q/SY014552017
（2017年确认）
抽油机井功图法产液量计量推荐作法
Recommendation practice for measurement of
pumping oil well fluid production with dynamometer diagram
2017—08—28实施
2017—08-28发布
发布
中国石油天然气集团公司 Q/SY014552017
再版说明
本标准于2017年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号的要求对标准编号进行了修改，
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1455—2012修改为Q/SY01455—2017。 Q/SY01455—2017
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义 4 基本要求 5 抽油机井功图法产液量计量 5. 1 计量原理 5. 2 工艺设计原则 5.3 系统结构和组成 5.4油井产液量的计算 6技术要求
1
-
6.1 设计要求 6.2 数据采集单元 6.3软件要求 6.4数据传输要求 6.5数据处理单元要求 7系统调试要求 7. 1 数据采集
7.2 数据传输 8 系统维护
其他说明附录A（资料性附录） 抽油机井功图法产液量计量技术附录B（规范性附录） 示功图数据存放标准格式附录C（资料性附录） 数据传输要求附录D（资料性附录） 数据处理单元要求
9
7
16
T Q/SY01455—2017
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准负责起草单位：长庆油田分公司。 本标准参加起草单位：大港油田分公司、吉林油田分公司。 本标准主要起草人：杨瑞、辛宏、李明江、曾亚勤、黄伟、孔凡，任桂山。
Ⅱ Q/SY014552017
引言
抽油机井功图法油井产液量计量技术用于油田有杆泵抽油机井产液量计量，适应于油田产建地面工程建设及老油田地面计量系统改造。
本标准的制定和实施将对促进抽油机井功图法油井产液量计量技术的推广应用，以及确保在生产中的正常使用起到积极的作用。
本文件的发布机构提请注意，声明符合本文件时，可能涉及到与《功图法油井计量装置》内容相关的专利的使用。
该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：中国石油天然气股份有限公司。 地址：北京市东城区东直门北大街9号。 请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专
利的责任。
Ⅱ AS/0 Q/SY01455—2017
抽油机井功图法产液量计量推荐作法
1范围
本标准规定了油田应用抽油机井功图法产液量计量技术进行油井产液量计量的推荐做法。 本标准适应于抽油机井功图法产液量计量。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50183—2004 石油天然气工程设计防火规范 GB50350—2005 油气集输设计规范 SY/T0091—2006 油气田及管道计算机控制系统设计规范 SY/T5232—1999 石油工业应用软件工程规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
抽油机井功图法产液量计量 the measurement of pumping oil well fluid production with dynamometer diagram
根据有杆泵抽油机井工作原理，建立定向井有杆泵抽油系统的力学，数学模型，对实时采集功图数据进行分析，求解泵功图，通过识别泵的有效冲程，计算产液量的一种方法。 3. 2
抽油机井功图法产液量计量系统 the measurement system of pumping oil well fluid production with dynamometer diagram
使用抽油机井功图法产液量计量技术，对抽油机井生产过程进行数据采集，传输。计算，分析，实现油井产液量在线计量的系统（以下简称系统） 3. 3
数据采集单元 data acquistion unit 由载荷、位移传感器和井场RTU远程控制设备组成，每口油井作为一个数据采集单元。
3. 4
数据传输 data transmission 由通信设备，电缆线和安装附件组成：指数据采集单元与数据处理单元之间的数据传送，交换的
过程。 3. 5
数据处理单元 data processing unit 由通信设备，计算机，抽油机井功图法产液量计量分析软件组成：对各数据采集单元实现远程监
1 Q/SY01455—2017
测和数据处理的转油站，增压点和联合站。 3. 6
抽油机井功图法产液量计量分析软件the measurementanalysis softwareof pumping oil well fluid production with dynamometer diagram
根据抽油机井功图法产液量计量技术原理，开发的具有油井产液量计量功能的应用软件（以下简称计量分析软件）。 3.7
我荷位移一体化传感器 force and distance integrated sensor 将载荷，位移传感器集成在一起，实现载荷和位移同步采集的一体化传感器。
3.8
采集示功图 collecting dynamometer diagram 通过载荷，位移传感器在井口实时测试的示功图
3. 9
测试示功图 measured dynamometer diagram 使用便携示功仪在井口测试的示功图
4 基本要求
4.1 对有杆泵抽油机井日产液量进行计量。 4.2 系统误差应符合GB50350一2005的要求，应控制在±10%以内，低产井应用软件计量时，最大允许误差宜在±15%以内。 4.3系统的建立和设备的选择应符合国家。行业相关技术标准要求，并按照相关的检定规程进行周期检定和校准。
5抽油机井功图法产液量计量
5.1 计量原理
计量原理见附录A。 5.2 工艺设计原则 5.2.1根据油田产能建设规模，结合油田地理环境、工艺流程，按照相对集中、方便管理、经济合理的原则进行设计。 5.2.2应以保证计量精度为前提，选择设备，装置和元器件等，同时需要充分考虑系统的运行成本和可操作性。 5.3 系统结构和组成 5.3.1采用数据分散采集集中处理的结构 5.3.2由多个数据采集单元、数据传输和一个数据处理单元组成。 5.4油井产液量的计算 5.4.1计算步骤
运行计量分析软件，对实时采集的示功图数据进行分析，求解案功图，确定泵的有效冲程，计算
