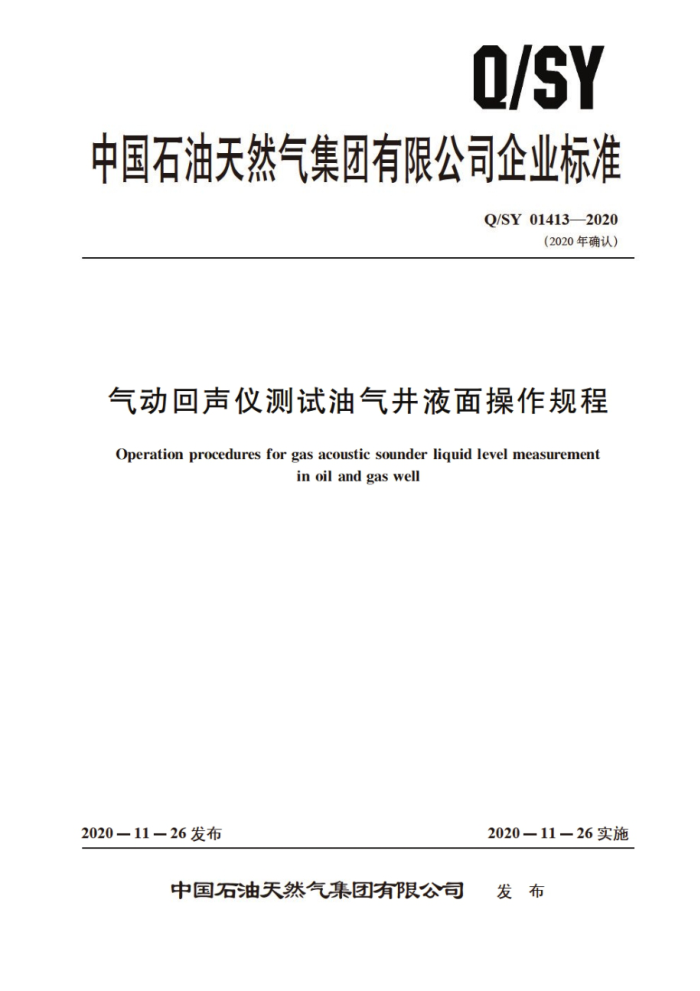

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 014132020
（2020年确认）
气动回声仪测试油气井液面操作规程
Operation procedures for gas acoustic sounder liguid level measurement
in oil and gas wel
2020—11—26实施
2020一11一26发布
发布
中国石油天然气集团有限公司 Q/SY014132020
再版说明
本标准于2020年复审，复审结论为修订。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1413—2011修改为Q/SY01413—2020：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY014132020
前言
本标准依据GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并
归口。
本标准主要起草单位：辽河油田分公司、华北油田分公司。大庆油田有限责任公司。 本标准主要起草人：尹万泉。杨永彪。王昌景。刘保江。柳庆新、李丹。钟平。 AS/0 Q/SY01413—2020
气动回声仪测试油气井液面操作规程
1范围
本标准规定了气动回声仪测试油气井液面操作的仪器技术要求，测试前准备。操作过程，测试记录曲线内容及质量要求，液面资料计算处理及安全环保要求。
本标准适用于气动回声仪测试油气井液面的现场操作。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3864—2008 8工业氮 GB509994 钢质无缝气瓶 GB/T11640—2001 铝合金无缝气瓶 GB141942006 永久气体气瓶充装规定 SY/T6610一2005含硫化氢油气升开下作业推荐作法
3术语和定义
下列术语和定义适用于本文件。
3.1
回声仪 Z acoustic sounder 利用声波在井下传播遇到界面发生反射的原理进行井下液面测量的仪器。
3.2
气动回声仪 _ gas acoustic sounder 利用压缩气体快速释放产生声波的回声仪。
3.3
静液面staticliquid level 油气井关井后，油套管环形空间内液面上升到稳定时的液面。
3. 4
动液面 producing liquid level 油气井在正常生产时，在油套管环形空间内的液面。
3.5
音标sound wavereflecting device 在并筒内油管上安装的声音波反射装置。
3.6
井口波 the starting echogram 回声仪记录曲线上反映的发声装置击发时在井口产生的波
1 Q/SY01413—2020
3.7
音标波the echogram of reflecting device 从音标位置反射到井口并被记录在回声仅曲线上的波
3.8
接箍波the echogram of the couplings 从油管接箍位置反射到井口并被记录在回声仪曲线上的波。
3. 9
液面波the echogram of the oil lewel 从液面位置反射到井口并被记录在回声仪记录曲线上的波。
3.10
液面反射回波时间 the duration of oil-level echo 从井口波到液面回波的记录时间。
3. 11
音标反射回波时间 the duration of reflecting device echo 从井口波到音标波的记录时间。
3.12
接箍反射回波时间 the duration of coupling echo 在记录曲线上选择基准接箍波段的时间。
3. 13
井口发声器 acoustic signal generation and receiving unit 回声仪的发声和回收反射声波的装置。
3.14
数据记录仪 L registration unit 回声仪的记录，显示和存储数据的仪器。
3.15
回波时间duration 液面回波曲线的时间长度。
3.16
增益值gain 控制和调整回波幅值大小的设置值。
4仪器技术要求
4.1井口发声器。数据记录仪。数据连接线及氮气瓶。充气管线各附件齐全，完好。 4.2所用仪器采用井筒气或者压缩氨气作为发声源。 4.3井口发声器工作压力不低于10MPa，且最大工作压力应不低于套压的1.25倍。 4.4仪器最大测试深度不小于3000m，量程范围内误差不得超过±10m。
5 测试前准备
5.1 熟恶测试任务书各项内容，根据任务书提供的生产情况，安全环保风险提示，选择符合测试要求的仪器。工具，并作好安全环保风险防范措施。 5.2检查测试现场是否有油气泄漏。是否含有有毒有害气体，现场应符合安全施工规定；含硫化氢 2 Q/SY01413—2020
油气井应按SY/T6610200510.2.7执行。 5.3并口及附件安装应齐全完好；各种阀门应灵活可靠，安全保险：测试短节应无堵塞，螺纹应完好清洁。 5.4要求测试前准确测取所测井套管压力值，仪器工作压力应高于套管压力1.25倍以上。 5.5现场施工人员应正确穿戴劳保和严格按安全规定及劳动保护条例执行。
6测试操作
6.1安装井口发声器 6.1.1关闭套管阀门，缓慢打开放空阀门确认完全泄压后，卸下套管阀门堵头或取下表补芯。 6.1.2将井口发声器连接到油井套管测试短节上，确保安装牢固，关闭井口发声器上的放气阀和放空阀门。 6.2连接井口发声器与数据记录仪
用数据线将井口发声器与数据记录仪相连接。 6.3设置记录仪
打开数据记录仪电源开关，选择项目：输人井号。日期数据，设置增益值。 6.4测试 6.4.1套管气测试：关闭井口发声器外接充气口，缓慢打开套管阀门·气室充气完毕，完全开启套管阀门：启动发声装置，确认记录仪取得清晰的井口波。接箍波。音标波。液面回波曲线。 6.4.2压缩氮气测试：用充气管线将氮气瓶的充气口与井口发声器的气室的充气口连接，确保牢固可靠：关闭井口发声器上放气阀门，缓慢打开氨气瓶阀门，给气室充气至所需气压时关闭氨气瓶阀门；缓慢完全打开套管阀门，启动发声装置，确认记录仪取得清晰的井口波、接箍波，音标波、液面回波曲线。 6.5测试后井口恢复 6.5.1拆卸数据连接线及氮气充气管线。 6.5.2关闭套管阀门，缓慢打开放空阀门。 6.5.3打开放气阀门，释放井口发声器中剩余气体。 6.5.4拆卸井口发声器。 6.5.5在井口测试短节上安装丝堵或者表补芯，关闭放空阀门，重新打开套管阀门。
7测试记录曲线内容及质量要求
7.1内容 7.1.1液面测试资料上，应标注井号。仪器型号、套压值。测试日期及时间。 7.1.2每条液面曲线数据信息应记录液面反射回波曲线（低频）和接箍反射回波曲线（高频）。 7.2质量要求 7.2.1井号、仪器型号、套压值。测试日期及时间值应齐全准确。
3 Q/SY014132020
7.2.2波形应清楚、连贯，音标、接箍、液面回波波峰应清晰可辨。 7.2.3不能测出液面波的曲线必须有重复测试的记录曲线。
8液面资料计算处理
8.1准备 8.1.1 核实测试井的管柱情况。音标位置。本地区或邻井音速。 8.1.21 检查测试资料质量。凡测不出液面波的井或液面到井口的井，只进行备案登记。 8.2反射回波时间测量 8.2.1液面反射回波时间计算（T）：从井口波与横轴的中间交点到液面回波与横轴的中间交点。 8.2.2接箍反射回波时间计算（T）：从幅值最大的清晰接箍波开始到具有完整接箍波的相对较远位置结束：选择后，软件能够自动识别所选区段的接箍波数目。 8.2.3装有音标的井音标回波时间计算（T）：应从井口波与横轴的中间交点开始计算到音标波与横轴的中间交点。 8.2.4有第二次液面回波记录的曲线，计算时应测量第一次反射回波到井口波的时间并用此计算液面。 8.3液面深度计算 8.3.1根据接箍反射回波时间计算声速：
U=2Lj · N/T
(1)
式中：
声速，m/s: Lj—单根油管平均长度，m; N- 一所选接箍波区段的接箍波数目，即油管数目： T 接箍反射回波时间，S。
8.3.2有井下音标的井可用已知的音标深度计算声速，简化公式如下：
U=2H/Tb
(2)
式中： H, 已知的音标深度，m： T—音标回波时间，s。
8.3.3液面深度计算见公式（3）：
H=UT/2
(3)
式中： T液面反射回波时间S。
8.3.4套压一声速曲线法：基于以上的声速计算方法，在现场实测液面和套压数据基础上，依据声波在套管气介质中的传播速度主要取决于套压和套管气组分，可以在不同区块制作不同的套压一声速曲线：然后将套压一声速数据直接写人到测试数据记录仪进行现场液面测试，等同于直接接箍法绘解：使用该方法提高绘解效率，降低人为绘解误差：对于同区块接箍波不清晰的油井也可以相对准确 4
