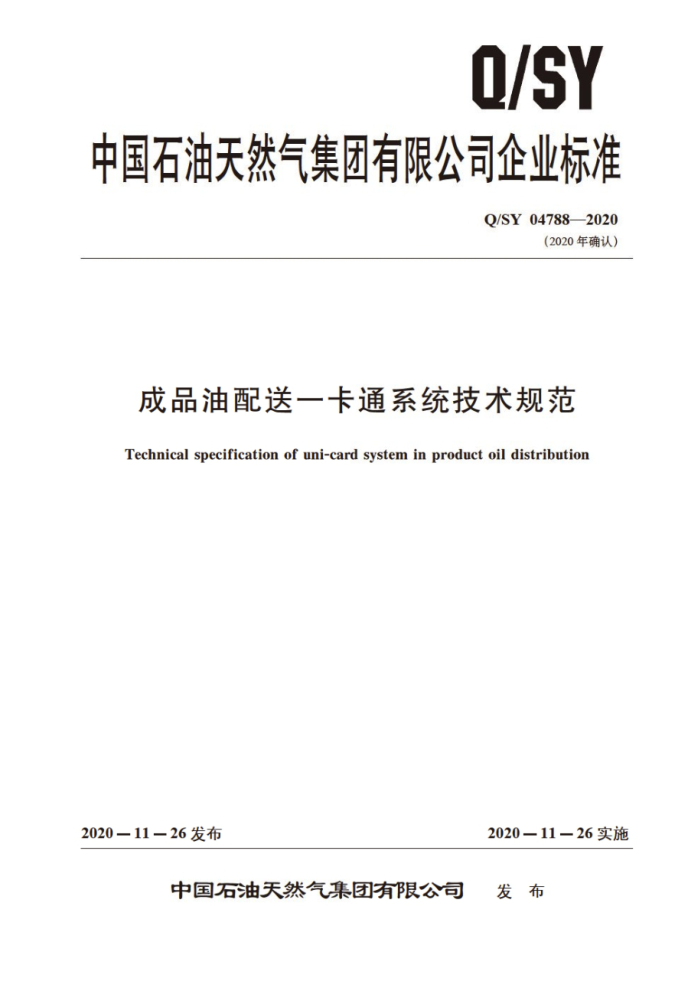

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY047882020
（2020年确认）
成品油配送一卡通系统技术规范
Technical specification of uni-card system in product oil distribution
2020—11—26实施
2020—11—26发布
发布
中国石油天然气集团有限公司 Q/SY047882020
再版说明
本标准于2020年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1788—2015修改为Q/SY04788—2020：一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY047882020
目 次
前言
范围 2 规范性引用文件 3 术语和定义架构与功能 4.1一般规定* 4.2整体架构 4.3卡片说明 5信息系统功能要求 5. 1 二次物流系统功能要 5.2 油库管理信息系统功能要 5.3加油站管理系统功能要寸 6 自动化系统要求 6.1 门禁系统 6.2 公路定量装车系统 6.3 排队系统数据集成要求 7.1数据流图要求 7.2 系统集成· 读卡器及相关设备要求
1
1
.
8
24
8.1 省级配送中心.. 8.2 油库设备系统·. 8.3 加油站设备要求. 信息安全附录A（规范性附录）成品油配送一卡通系统应用流程附录B（规范性附录） 油库管理信息系统与公路定量装车系统集成接口数据· 附录C（规范性附录） 设备要求及接口函数参考文献
24
25
34
40
工 AS/0 Q/SY04788—2020
前 言
本标准按照GB/T1.1一2009标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然 气股份有限公司销售分公司提出。 本标准由中国石油天然 气集研有限公司标准化委员会石油产品销售及润滑剂专业标准化技术委员会
归口。
本标准起草单位：中国石油天然气股份有限公司销售分公司、中国石油规划总院。 本标准主要起草人：李鸿学、费涛、刘航宇。李堂、祝彦会。胡圣锋、白红生，刘力昌、程晓
春、和冬梅、孙鹏、李健、李国杰。自刚、出铁祥、侯海冰、宫立新、何仲波、石永杰。
S =
Ⅲ AS/0 Q/SY047882020
成品油配送一卡通系统技术规范
1范围
本标准规定了成品油配送一道条统组成及相关自动化系统的功能要求，集成要求和部件要求。 本标准适用于中国石油天然气股份在限公司销售分公司（以下简称“销售分公司”）成品油配送
一卡通系统自动化设备改造和刷卡设备选
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包打所有的修改单） 适用于本文件。
GB50074-2002石油军设计舰范 ISO/IEC7816-3识别卡 成电路卡 03部 分：带触点 电接口和传输协议（Identification
cardsIntegrated circuit cards Part Cards wi
Electrical interfa e and transmission protocols)
T
LCO
ISO/IEC14443-3识时# 无触点集成电路卡 感应卡 第3部分 初始化和防撞（Identification cards-Contactless integrated circuit curdsProxinity cards Part 3: Initiahization and anticollision)
ISO/IEC14443-4 识别卡无触点集成电路卡 感应卡 第4部分：传输协议（Identification cards-Contactless integrated Crnt Car Proximity cards-Part 4: Transmission protocol)
3术语和定义
下列术语和定义适用于本文件，
3.1
成品油配送一卡通系统 technieal speeification of uni-card system in product oil distribution 销售分公司在成品油配送过程的整个物流环节建设应用了成品油配送 一卡通系统，以CPU智能
卡（IC卡）为媒介实现配送过程 中油库出人库，自动付油，加油站收油等环节的管理，实现对物流配送过程中车辆，人员以及接卸油过程的监控
涌盖的业务范围包括为成品油加油站配送。客户配送和客户自提业务
3. 2
门禁系统 entrance guard system 由门禁控制器，人口单元和出口单元组成，具备单杆或双杆控制等功能。
3.3
配送卡distribution card 配发给长期固定车辆的CPU智能卡（IC卡），用于加油站配送，客户配送业务，支持油库刷卡
付油和加油站刷卡收油操作。 3. 4
临时卡 temporary distribution card 配发给油库的CPU智能卡（IC卡），仅限在油库使用，用于客户自提业务，支持油库刷卡付油
1 Q/SY047882020
操作。 3.5
临租卡 the rent card 配发给短期租用车辆的CPU智能卡（IC卡），用于加油站配送、客户配送业务，支持油库刷卡
付油和加油站刷卡收油操作。
4 架构与功能
4.1 一般规定 4.1.1 成品油配送一卡通系统应上二次物减系统、油库管理借息系缆、 加油站管理系统进行数据交互。 4.1.2 对于油库已建的门禁系统，公路定量装车系统，直利川已行技资， 通过适度改造，与成品油配送一卡通系统进行集成。 4.2 整体架构 4.2.1 成品油配送一卡通系统的成用主要包括总部、制特中心、地区公司、油库、加油站和驻厂办 6个层级。成品油配送一卡通系统的整体望构见图
电制卡中心
总部及地区公司
配送卡应用密钥管理认证服务
ERP
制卡管理
付油通知单
配送卡管理
二次物流系统
加管HOS
油库总部系统
配送单信息
发油信息
收油信息
驻厂办
油库
用配送中心
站级
油库库级系统 卡读写模块 IC卡族卡器
BOS
二次物流系统 旺 二次物流系统
卡读写棋块 IC卡读卡器
非队系统
门禁系统 卡读写模块 IC卡读卡器车辆识别系统
卡读写模块
IC卡读卡器 . IC卡读卡器 1
IC卡谈卡器
卡读写快块 IC卡读卡器
定量发油系统
图1整体架构图
4.2.2总部应用包括密钥管理、认证服务、配送卡管理及制卡管理。通过二次物流系统实现。 4.2.3制卡中心应用包括制卡管理，完成配送卡片的制作。通过二次物流系统实现。 4.2.4地区公司应用包括配送卡管理（即卡务管理），配置读卡器，实现制卡计划的申请审批，领用、卡片的库存管理、挂失、退卡、临租卡启/停用等功能。通过二次物流系统实现。 4.2.5 油库应用包括以下部分：
付油营业室配置读卡器和卡读写模块，实现刷卡选单作业，通过油库管理信息系统实现。 b 排队部分配置读卡器和卡读写模块，完成刷卡排队作业，通过排队系统实现， c) 门禁部分配置读卡器和卡读写模块，完成刷卡身份认证及人库作业，通过门禁系统实现 d) 发油部分配置读卡器和卡读写模块，完成刷卡自动发油作业，通过公路定量装车系统实现
a)
2
