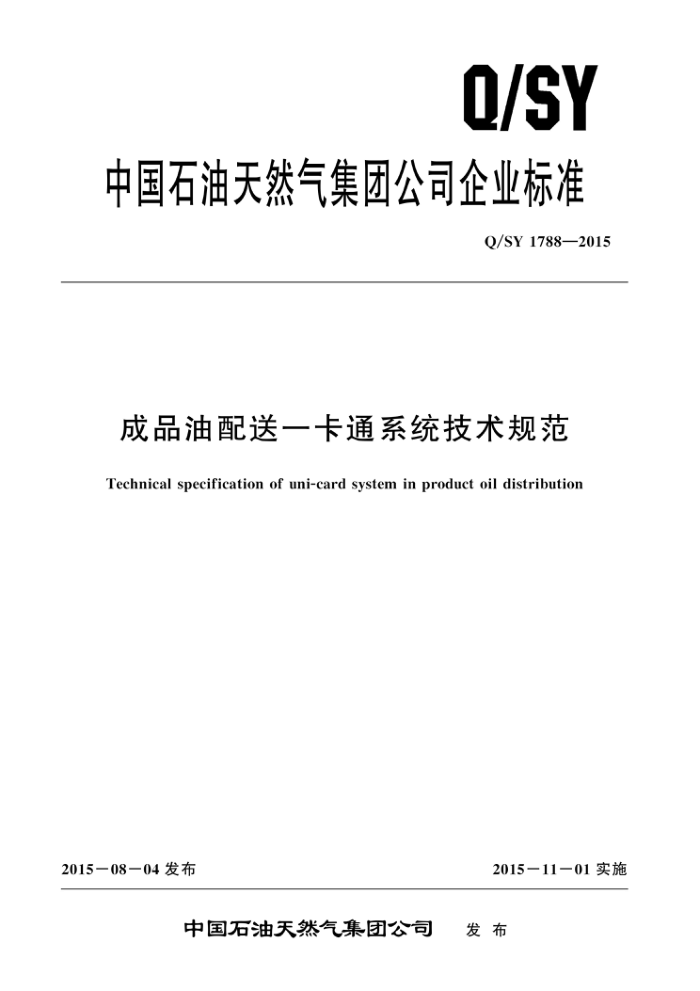

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1788—2015
成品油配送一卡通系统技术规范
Technical specification of uni-card system in product oil distribution
2015一08一04 发布
2015一11一01实施 目 次
前言 1 范围
1
规范性引用文件 3 术语和定义 架构与功能
2
4
一般规定 4.2整体架构 4. 3 卡片说明 5信息系统功能要求
4. 1
5. 1 二次物流系统功能要求 5.2油库管理信息系统功能要求 5.3加油站管理系统功能要求 6自动化系统要求 6.1　门禁系统 6.2　公路定量装车系统 6.3排队系统 7　数据集成要求 7. 1 数据流图要求 7.2　系统集成· 8读卡器及相关设备要求 8.1省级配送中心 8.2　油库设备系统· 8.3　加油站设备要求· 9　信息安全· 附录A（规范性附录）成品油配送一卡通系统应用流程附录B（规范性附录）油库管理信息系统与公路定量装车系统集成接口数据附录C（规范性附录）设备要求及接口函数参考文献
........
5
17
24 22
24
24
25
34
40
44 前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气股份有限公司销售分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油产品销售及润滑剂专业标准化技术委员会
归口。
本标准起草单位：中国石油天然气股份有限公司销售分公司、中国石油规划总院。 本标准主要起草人：李鸿学、樊涛、刘航宇、李莹、祝彦会、胡圣铎、白红生、刘力昌、程晓
春、和冬梅、孙鹏、李健、李国杰、白刚、雷铁祥、侯海冰、宫立新、何仲波、石永杰。 成品油配送一卡通系统技术规范
1范围
本标准规定了成品油配送一卡通系统组成及相关自动化系统的功能要求、集成要求和部件要求。 本标准适用于中国石油天然气股份有限公司销售分公司（以下简称“销售分公司”）成品油配送
一卡通系统自动化设备改造和刷卡设备选用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50074—一2002　石油库设计规范 ISO/IEC 7816－3识别卡　集成电路卡　第3部分：带触点卡电接口和传输协议（Identification
cards—Integrated circuit cards—Part 3: Cards with contacts—Electrical interface and transmission protocols)
ISO/IEC 14443－3识别卡　无触点集成电路卡　感应卡　第3部分：初始化和防撞（Identification cards—Contactless integrated circuit cards—Proximity cardsPart 3: Initialization and anticollision)
ISO/IEC 14443－ 4　识别卡　无触点集成电路卡　感应卡第 4 部分：传输协议（Identification cards—Contactless integrated circuit cardsProximity cardsPart 4: Transmission protocol)
3　术语和定义
下列术语和定义适用于本文件。
3. 1
成品油配送一卡通系统 technical specification of uni-card system in product oil distribution 销售分公司在成品油配送过程的整个物流环节建设应用了成品油配送一卡通系统，以CPU智能
卡（IC卡）为媒介，实现配送过程中油库出入库、自动付油、加油站收油等环节的管理，实现对物流配送过程中车辆、人员以及接卸油过程的监控。
涵盖的业务范围包括为成品油加油站配送、客户配送和客户自提业务。
3. 2
门禁系统 entrance guard system 由门禁控制器、人口单元和出口单元组成，具备单杆或双杆控制等功能
3.3
配送卡distribution card 配发给长期固定车辆的CPU智能卡（IC卡），用于加油站配送、客户配送业务，支持油库刷卡
付油和加油站刷卡收油操作。 3. 4
临时卡 temporary distribution card 配发给油库的CPU智能卡（IC卡），仅限在油库使用，用于客户自提业务，支持油库刷卡付油 操作。 3.5
临租卡the rent card 配发给短期租用车辆的CPU智能卡（IC卡），用于加油站配送、客户配送业务，支持油库刷卡
付油和加油站刷卡收油操作。
4架构与功能
4.1一般规定 4.1.1 成品油配送一卡通系统应与二次物流系统、油库管理信息系统、加油站管理系统进行数据交互。 4.1.2 对于油库已建的门禁系统、公路定量装车系统，宜利用已有投资，通过适度改造，与成品油配送一卡通系统进行集成。 4.2整体架构 4.2.1成品油配送一卡通系统的应用主要包括总部、制卡中心、地区公司、油库、加油站和驻厂办 6个层级。成品油配送一卡通系统的整体架构见图1。
制卡中心
总部及地区公司
配送卡应用密钥管理认证服务
ERP
制卡管理
付油通知单
配送卡管理
二次物流系统
加管HOS
油库总部系统
配送单信息驻厂办 ::
收油信息
发油信息
油库
配送
站级
油库库级系统 卡读写模块 IC卡读卡器
用中心
BOS
二次物流系统 二次物流系统
卡读写模块 IC卡读卡器卡读写模块 IC卡读卡器卡读写模块 IC卡读卡器
排队系统门禁系统车辆识别系统定量发油系统
卡读写模块
IC卡读卡器
IC卡读卡器
-.-R...
IC卡读卡器
图1整体架构图
4. 2. 2 总部应用包括密钥管理、认证服务、配送卡管理及制卡管理。通过二次物流系统实现 4.2.3制卡中心应用包括制卡管理，完成配送卡片的制作。通过二次物流系统实现。 4.2.4地区公司应用包括配送卡管理（即卡务管理），配置读卡器，实现制卡计划的申请审批、领用、卡片的库存管理、挂失、退卡、临租卡启/停用等功能。通过二次物流系统实现。 4.2.5　油库应用包括以下部分：
a） 付油营业室配置读卡器和卡读写模块，实现刷卡选单作业，通过油库管理信息系统实现。 b） 排队部分配置读卡器和卡读写模块，完成刷卡排队作业，通过排队系统实现。 c) 门禁部分配置读卡器和卡读写模块，完成刷卡身份认证及入库作业，通过门禁系统实现。 d) 发油部分配置读卡器和卡读写模块，完成刷卡自动发油作业，通过公路定量装车系统实现。 4.2.6加油站应用包括配置读卡器和卡读写模块，完成刷卡收油作业。通过加油站管理系统实现。 4.2.7驻厂办（炼厂办事处）应用包括配置读卡器和客户端，完成刷卡自动调取打印配送单功能。 通过二次物流系统实现 4.3卡片说明 4.3.1为满足不同业务类型的需求，设计了三种类型CPU智能卡（IC卡），分别为配送卡、临租卡、临时卡。卡片图样见图2。
中国石油天然气股份有限公司
中国石油天然气股份有限公司
中国石油天然气股份有限公司
nacom panvLin
aCompamyLimite
A
临租卡
图2卡片图样
4.3.2CPU智能卡（IC卡）的卡号字段说明见表1。通过卡片背面16位卡号中的第5位和第6位可以判断卡片类型。
表1卡号字段说明
前4位备用字段
中间2位卡片类型 01代表配送卡 02代表临租卡 03代表临时卡
后10位流水号
字段位置
代表含义
说明
例如：0000000001
0000
4.3.3CPU智能卡（IC卡）应符合ISO/IEC14443－3和ISO/IEC14443－4的相关规定。
5信息系统功能要求
5.1二次物流系统功能要求 5.1.1 密钥管理
销售分公司加油卡管理处为密钥管理中心，所有密钥应由密钥管理系统安全产生，并保存到密钥加密机、主密钥备份卡中，通过安全方式导出到制卡和认证加密机中。 5.1.2制卡管理
使用制卡机制卡。可以制作PSAM卡和用户卡 5.1.3卡务管理
制卡计划的申请、审批、领用，卡片的库存管理、挂失、退卡，临租卡启/停用等 5.1.4　认证服务
实现联机个人化卡片，用于实现发卡页面和认证加密机的交互，支持并发处理
5.1.5卡读写模块
应部署在油库各系统主机和加油站站级 BOS 机上，提供认证卡片读写功能的DLL或 OCX 5.2油库管理信息系统功能要求 5.2.1　刷卡入库 5.2.1.1手工调度 5.2.1.1.1对于配送卡与临租卡，油库管理信息系统提供读卡功能，自动调出与配送卡、临租卡相关联的配送单，自动分配付油鹤位（也可根据实际情况，人工修改系统自动分配的鹤位），生成提油单。 5.2.1.1.2对于临时卡，油库管理信息系统提供写卡功能，人工选出需要调度的付油通知单或配送单后，生成提油单并写卡，通过写卡功能将临时卡与提油单关联。 5.2.1.2　自动调度 5.2.1.2.1对于配送卡与临租卡，司机持卡到门禁刷卡后，门禁系统将获取的卡号信息传给油库管理信息系统，油库管理信息系统根据卡号匹配从二次物流系统传过来的配送单据（匹配规则为：卡号、车号相同，时间最早、趟次号相同），并自动分配鹤位，将分配鹤位后的配送单信息传给门禁系统，由门禁系统通过屏幕和语音提示司机，验证通过后，门禁抬杆放行，司机开车到指定鹤位提油。 5.2.1.2.2自动分配鹤位由油库管理信息系统在门禁刷卡入库时完成。针对一仓一单的付油业务，油库管理信息系统应具备实现自动分配鹤位的功能。如存在两仓或多仓对应一个配送单的情况，需要在油库管理信息系统调度拆单，为每仓油品创建单独提油单后分配鹤位。 5.2.1.2.3油库管理信息系统自动分配鹤位的规则为：按鹤位付油密度有效，鹤位排队最少，多仓同种油品分配同一鹤位，上装罐车分配到上装鹤位、下装罐车分配到下装鹤位、上下装罐车优先分配到下装鹤位等条件进行分配。 5.2.2刷卡付油
油库管理信息系统将配送卡（或临时卡、临租卡）对应的提油单数据，传递给公路定量装车系统，由公路定量装车系统完成刷卡付油，付油后将付油数据回传给油库管理信息系统。 5.2.3刷卡出库
车辆本次提油任务全部完成后，油库管理信息系统应判断作业完整性，如已完成则向门禁系统发
送开门信息，生成出库单传给二次物流系统和加油站管理系统。 5.3加油站管理系统功能要求 5.3.1成品油配送一卡通系统的加油站油品接收功能在加油站管理系统中实现 5.3.2加油站管理系统通过BOS机上的读卡器（读卡时间应不大于10s），自动调出配送卡（或临租卡）对应的配送单数据后，进行收油相关操作，操作结束后，将收油数据回传给二次物流系统。 6自动化系统要求
6.1　门禁系统 6.1.1门禁结构
由门禁控制器、人口单元和出口单元组成，出人口单元均包含防砸道闸、车辆检测器、IC卡读卡器、语音提示模块几个部分，入口门禁还应包含动态显示模块，也可包含车辆识别模块。门禁结构见图3。
接人库区生产局域网
门禁控制器
车辆识别模块
IC
动态显示模块
语
防砸道闸
卡
音提示模块
读卡器
图３门禁结构
6.1.2　门禁功能要求
门禁的功能要求如下： a）具有手动／自动起落道杆的控制功能和遥控起落闸杆、断电时手动起落道杆的功能。 b） 具有读取 IC卡并进行PSAM卡认证校验的功能。 ） 具有刷卡入门时指定发油鹤位的显示、语音提示功能（多仓车如分配到多个鹤位，需要每个
鹤位都进行提示），以及出门语音提示的功能。 d） 具有车辆出人数据、门禁动作、系统日志的存储与查询功能
6.1.3门禁系统设备参数要求
门禁系统设备的参数要求如下： a) 应有标准以太网接口，可接人油库的生产控制网。 b）应有RS－485 总线或其他现场总线接口，可长距离连接门禁闸机和读卡器，并可满足多样
化闸机配置的要求。 c）读卡器高度设置应方便油罐车司机在驾驶室不下车即可刷卡出入库。 d） 道闸应配备防砸传感器，当车辆停在闸机旁，无论自动还是手动均不能降落道杆，防止
砸车。 e) 车辆人门时应动态显示车辆发油鹤位号，多仓车辆人门时可滚动提示多仓油品的发油鹤
位号。 f）车辆出人门时应有语音提示，中文普通话发音、吐字清晰，语速不宜低于每分钟100字，具
有欢迎、发油岛位或鹤位指示、鹤位占用提示、再见、错误提示等多种语音组合。另可根据实际情况添加“车辆入库安全检查提示”语音提示（如规范着装，安装防火冒，静电接地拖
