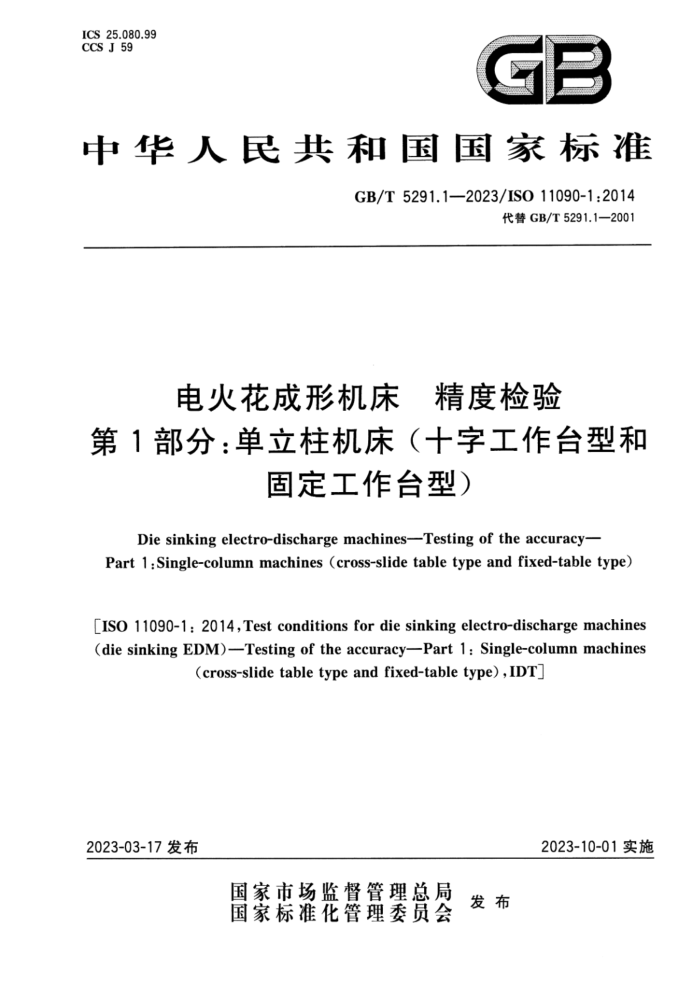

中华人民共和国国家标准
GB/T5291.1—2023/ISO11090-1:2014
代替GB/T5291.1—2001
电火花成形机床 精度检验
第1部分：单立柱机床（十字工作台型和
固定工作台型）
Die sinking electro-discharge machines-Testing of the accuracy-
Part 1:Single-column machines (cross-slide table type and fixed-table type)
IS0 11090-1:2014,Test conditions for die sinking electro-discharge machines (die sinking EDM)-Testing of the accuracy-Part 1: Single-column machines
(cross-slide table type and fixed-table type) , IDTJ
2023-10-01实施
2023-03-17发布 目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
福
术语及坐标轴的命名 4.1十字滑动工作台型 4.2 固定工作台型通则 5.1 计量单位 5.2 引用ISO230-1 5.3 机床调平 5.4 检验次序 5.5 检验实施 5.6 测量仪器 5.7 软件补偿 5.8 最小公差 5.9 加工精度检验 5.10 定位精度检验及引用ISO230-2 6几何精度检验
4
5
6.1 直线运动轴 6.2 工作台· 6.3主轴头、主轴和旋转轴数控轴定位精度检验：
13
15 18 22 23 25
7
8加工精度检验···*·* 附录A（资料性）荷兰文、德文意大利文.瑞典文波斯文和日文的等效术语参考文献 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T5291《电火花成形机床精度检验》的第1部分。GB/T5291已经发布了以下部分：
第1部分：单立柱机床（十学工作台型和固定工作台型）：一第2部分：双立柱机床（移动主轴头型）。 本文件代替GB/T5291.1一2001《电火花成形机精度检验第1部分：单立柱机床（十字工作台
型和固定工作台型）》，与GB/T5291.1一一2001相比，除结构调整和编辑性改动外，主要技术变化如下，
一增加了机床调平”软件补偿”等要求（见5.3、5.7） -更改了X轴、Y轴、Z轴等直线运动轴的几何精度公差值（见6.1,2001年版的5.1）；一增加了“主轴（Z轴）运动直线度的检查”项目（见6.1中G3》 一在几何精度检验*中，将检验项目名称“偏摆*更改为“角度偏差”见6.1中G7，2001年版的
5.1中G6); 一删除了“工作台基准T型槽或基准面在X方向上的直线度的检查项目（见2001年版的5.2
中G9); -—一删除了“工作台基准T型槽或基准面与X轴运动之间的平行度的检查”项目（见2001年版的
5.2中G10); 更改了电极安装板与X轴/Y轴运动之间平行度检查的公差值（见6.3中G10，2001年版的
5.3中G11); 删除了“主轴与工作台之间的侧向间隙的检查”项目（见2001年版的5.3中G14）；删除了“手动操作轴”检验（见2001年版的6.1）
一更改了X轴、Y轴、Z轴的定位精度、重复定位精度和定位反向差值的公差（见第7章，2001年
版的6.2）。
本文件等同采用ISO11090-1：2014《电火花成形机床检验条件精度检验第1部分：单立柱机床（十字工作台型和固定工作台型）》。
本文件做了下列最小限度的编辑性改动：
为与现有标准协调，将标准名称改为《电火花成形机床精度检验第1部分：单立柱机床（十字工作台型和固定工作台型》》；
一将第8章规范性引用的ISO1101列人第2章。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国特种加工机床标准化技术委员会CSAC/TC161>归口。 本文件起草单位：苏州电加工机床研究所有限公司、三菱电机大连机器有限公司、北京阿奇夏米尔
工业电子有限公司、北京市电加工研究所有限公司、北京迪蒙数控技术有限责任公司、北京迪蒙斯巴克科技股份有限公司、上海汉霸机电有限公司、北京安德建奇数字设备股份有限公司、北京机床所精密机电有限公司、东莞台一盈拓科技股份有限公司、苏州三光科技股份有限公司、苏州市宝玛数控设备有限公司、苏州中谷实业有限公司首都航天机械有限公司、中国石油大学（华东）、北京理工大学。 周志凯、梅建恩、闫伟、张昆、纪仁杰、李朝将、
本文件及其所代替文件的历次版本发布情况为：
-1985年首次发布为GB/T5291—1985 -2001年第-次修订为GB/T5291.12001元
一本次为第二次修订。 引言
为了区分单立柱、双立柱两种型式的电火花成形机床，GB/T5291由二个部分构成。
第1部分：单立柱机床（十字工作台型和固定工作台型）。该文件的目的是使常规精度和一般用途的电火花成形机床（十字工作台型和固定工作台型）的检验方法标准化一第2部分：双立柱机床（移动主轴头型）。该文件的目的是规范一般用途和常规精度的电火花成形机床（移动主轴头型）的检验方法。
在本文件中，G1、G2、G3.G4、G5、G14、P1、P2、P3、P4的公差与GB/T5291.12001相比有所改变。由于目前市场上典型机床中T型槽的可用性受限，故删除GB/T5291.1-2001中的以下检验：G9 “工作台基准T型槽或基准面在X方向上的直线度检查”和G10“工作台基准T型槽或基准面与X轴运动之间的平行度检查”。 电火花成形机床精度检验
第1部分：单立柱机床（十字工作台型和
固定工作台型）
1范围
本文件参照ISO230-1和ISO230-2规定了一般用途、常规精度的电火花成形机床的几何精度检验、数控轴定位精度和重复定位精度检验及加工精度检验。本文件还规定了与上述检验相对应的公差值。
本文件适用于十学滑动工作台型和固定工作台型的单立柱机床。 本文件仅涉及机床精度的验证，而不适用于机床运行试验（振动、异常噪声，零部件的爬行等）或其
参数（如速度进给量等）的检查，这些检查通常宜在精度检验前进行。
本文件还规定了用于机床主要部件的术语，并参考GB/T19660-2005命名坐标轴。 注：除了用ISO官方语言（英文、法文）表示的术语外，附录A给出了荷兰文、德文意大利文、瑞典文、波斯文和日
文等效术语。这些文种标准的出版由荷兰（NEN），德国（DIN），意大利（UNI），瑞典（SIS）、伊朗（ISIRI）和目本 CJISC》国家成员团体负责。但只有用宫方语言给出的术语才能为ISO术语。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO230-1：2012机床检验通则第1部分：在无负荷或准静态条件下机床的几何精度（Test code for machine tools-Part l: Geometric accuracy of machines operating under no-load or quasi- static conditions)
注：GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqvISO230-1：
1996) ISO230-2：2014机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定（Test
code for machine tools--Part 2: Determination of accuracy and repeatability of positioning of numeri- cally controlled axes)
注：GB/T17421.2-2016机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定CISO230-2：
2006,IDT) ISO1101产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注［[Geometrical
product specifications (GPS)-Geometrical tolerancing-Tolerances of form, orientation, location and run-out]
注：GB/T1182一2018产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（ISO1101:2017，
MOD) 3术语和定义
下列术语和定义适用于本文件。
3.1
电火花加工机床electro-dischargemachines 在绝缘工作液中，利用两个导电电极（工具电极和工件电极）之间脉冲电火花放电的方式蚀除材料
的机床，放电在时间上独立并在极间随机分布，且放电能量可控。 3.2
电火花成形机床die sinkingelectro-dischargemachines 采用与工件特征所需形状相匹配的具有一定几何形状的工具电极，通过电火花加工蚀除材料的
机床。 3.3
电火花线切割机床wireelectro-discharge machines 通过电火花加工蚀除材料方式，利用电极丝在工件上加工出柱形或更加复杂形状的机床。
4术语及坐标轴的命名
4.1十字滑动工作台型
见图1和表1。
9
+z
图1十字滑动工作台型单立柱机床 表1十字滑动工作台型单立柱机床的主要部件
序号 1 2 3 4 5 6 7 00 9 旋转轴(C轴》 10 电极
中文
英文
法文
bed column table (X-axis) saddle (Y-axis) work tank head (W-axis) quill (Z-axis) electrode platen spindle (C-axis) electrode
床身立柱工作台(X轴) 滑板(Y轴）工作液槽主轴头(W轴) 主轴(Z轴) 电极安装板
banc montant table (axe X) chariot transversal (axe Y) reéservoir de travail tete de travail (axe W) coulisse (axe Z) porte-électrode broche (axe C) electrode
4.2 固定工作台型
见图2和表2。
LH
+z
春
tg
+A
+Z
图2 2固定工作台型单立柱机床
