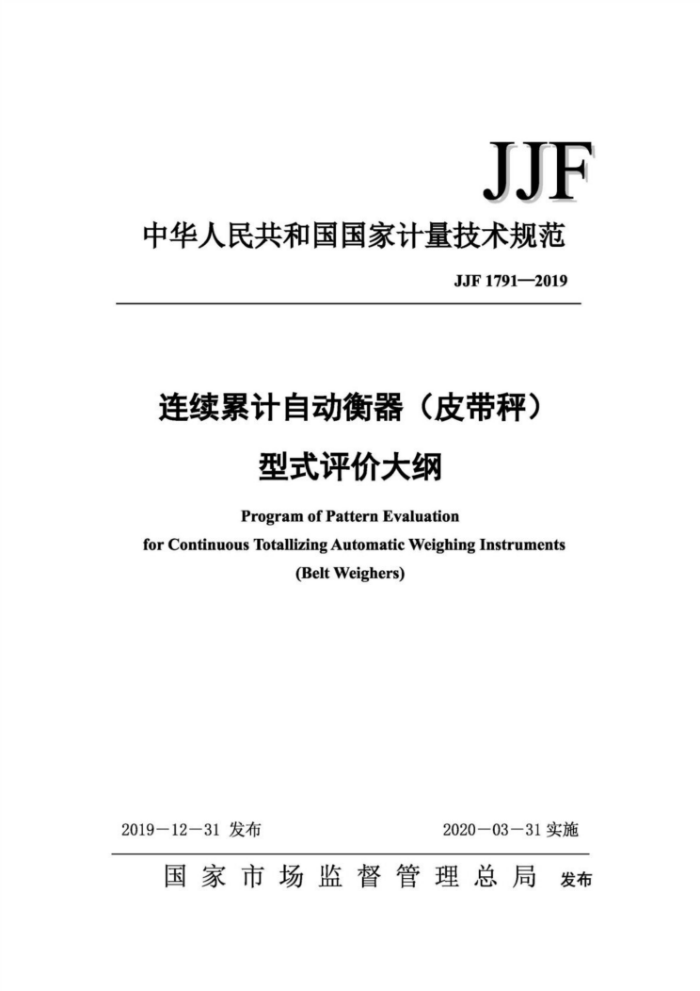

JJF
中华人民共和国国家计量技术规范
JJF1791-—2019
连续累计自动衡器（皮带秤）
型式评价大纲 Program of Pattern Evaluation
for Continuous Totallizing Automatic Weighing Instruments
(Belt Weighers)
2019-12—31发布
2020一03-31实施
国家市场监督管理总局发布 2106-09
1021
连续票计自动衡器带利型式评价大线
at
Lse
R
w
A
联口草全国新器计技大会
中中
公司海宇电气股鑫电技公司 JJF1791—2019
本规范主要起人：王海涛（江苏省计量科学研究院）
胡强（江苏省计量科学研究院）王均国（青岛市计量技术研究院）
参加起草人：陆勤生（南京三埃工控股份有限公司）
何福胜（赛摩电气股份有限公司）张建（江苏省计量科学研究院）陈斌（江苏省计量科学研究院） JF1791-2019
目录
1范团 2引用文件 3术语... 3.1一般定义 3.2结构... 3.3分度值. 3.4指示和误差。 3.5称量性能 4概述.... 5法制管理要求 5.1计量单位... 5.2准确度等级 5.3计量法制标志和计量器具标识 6计要求， 6.1准确度等级划分， 6.2分度值的表示形式， 6.3最小累计载菌 6.4最小流量... 6.5预热时间试验要求， 6.6静态载情的模拟试验要求.. 6.7现场试验误差要求 7通用技术要求， 7.1操作安全性。 7.2计显示器和打印装置。 7.3半自动置零装置和自动置零装置 7.4过载保护 7.5封装.. 7.6环境影响要求 7.7抗干扰性能。 7.8对显著增差的反应 7.9指示器显示测试 7.10预热时间， 8型式评价项目一览表 8.1观察及模查项目 8.2试验项目. 9提供样机的方法及样机的使用方式。 9.1提供样机的方法。 9.2样机的使用方式. 9.3提供型式评价试验的技术资料 10试验项目. 10.1试验设备
1
*..1
1
-
.2
..3
S 5
S
-
6
.8 .·.9
.9 ..10 ..11 11 .11 .11 ...11 ..11 ...12
.12 ..12 ..12 .13 ..13 ..14 ...14 .14 ..14
14 JJF1791-2019
10.2技术资科审查 10.3技术检查..... 10.4试验的通用要求 .... 10.5计量性能试验.. 10.6影响因子和干抗试验。 ..... 10.7计量特性试验 10.8现场试验 ... 10.9物料试验 11型式评价结果的处惠 ......... 附录A关健零部件和材料袭。
.....15 .....15 ....15 *·..17 .....19 ....33 .....35
.....s........
...............
....
..36 ....38 ....39 ....40 ..94
....
附景B型式评价顾始记录，附录C符号含义 JJF 17912019
引言
本大纲原则上修改采用国际法制计量组织的国际建议OIMLR50-12014(E）连续累计自动衡器（皮带秤）Continuoustotalizingautomaticweighinginstrument（beltweighers），对JJG 1952002《连续累计自动衡器（皮带秤）检定规程》中有关型式评价部分的修订，并结合我国连续累计自动衡器（皮带秤）型式评价的实际情况，保留了JJG195一2002《连续累计自动衡器（皮带秤）检定规程》有关型式评价中仍然适用的内容。
在编写格式上参考了JF1016-2014《计量器具型式评价大纲编写导则》的要求。 与JG195-2002《连续累计自动衡器（皮带秤）检定规程》相比，本大纲的主要变化
如下：
除了部分术语；一删除了首次检定、后续计量管理的内容；根据皮带秤发展现状，皮带秤的等级中增加了0.2级及相关的要求；影响因子试验最大允许误差0.5级的由0.18%改为0.175%；一零点的短期稳定性试验中，5次试验中0.5级皮带秤获得的最小累计示值与最大累计
示值之差由0.0013%改为了0.00125%；
一零点的长期稳定性试验中，3h前后所有示值中最小累计示值与最大累计示值的差值
由0.0018%改为了0.00175%；
一零载荷最大偏差试验中，累计显示器的示值与初始示值的示值偏差由0.18%改为
0.175%;
增加了外接电源或适配器供电电源装置（AC或DC）、不可充电电池供电电源（DC）
的电压变化的要求；
在10.3中增加了技术检查的要求；一在“湿热、稳态”试验中增加了“凝露”试验； -增加了浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度试验，修改了电压暂降、
短时中断抗扰度试验和射频电磁场辐射抗扰度试验技术指标；
一应用范围不同：明确规定本大纲仅适用于连续累计自动衡器（皮带秤）的型式评价，
不适用首次检定、后续检定和使用中检验；
一内容不同：增加了第8章型式评价项目一览表、第10章型式评价结果的处理的相关
内容；
在编制格式上执行了JJF1016-2014《计量器具型式评价大纲编写导则》，增加了
“项目一览表”、“型式评价结果处理”等内容；
增加了附录A关键零部件清单；增加了附录B防欺骗性使用的核查项目、核查要求、核查内容、核查结果；增加了附录C符号含义。
JJFxXXX-201x连续累计自动衡器（皮带秤）型式评价大纲的历次版本发布情况为： —JJG195-2002 JJF1791-2019
连续累计自动衡器（皮带秤）型式评价大纲
1范围
本型式评价大纲适用于分类编码为12061000的连续累计自动衡器的型式评价。规定了连续累计自动衡器（以下可简称为“皮带秤”）的法制管理要求、计量要求、技术要求以及型式评价的试验要求和试验程序。
本大纲适用于以下类型的皮带秤：
利用重力原理，以连续的称量方式确定累计散装物料质量的皮带秤，与单速皮带输送机或变速皮带输送机一起使用的皮带秤。
2引用文件
JJG99码 JF1181衡器计量名词术语及定义 GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：值定湿热试验 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环） GB/T2424.1-2005电工电子产品环境试验高温低温试验导则 GB/T2424.2-2005电工电子产品环境试验湿热试验 GB/T17214.2-2005工业过程测量和控制装置的工作条件第2部分动力 GB/T17626.1-2006电磁兼容试验和测量技术抗扰度试验总论 GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4-2008电磁兼容试验和测量技术电快速解变脉冲群抗扰度试验 GB/T17626.5-2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6-2008电磁兼容试验和测量技术射频场感应的传导强扰抗扰度试验 GB/T17626.11-2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18039.5-2003电磁兼容环境公用供电系统低频传导疆扰及信号传输的电磁环境 OIMLR502014(E）连续累计自动衡器（皮带秤）第1部分：计量和技术要求[Continuoustotalizing
automatic weighing instruments(belt weighers)Partl:Metrological and technicalrequirements-tests)
OIMLR502014(E）连续累计自动衡器（皮带秤）第2部分：试验程序[Continuoustotalizingautomatic weighing instruments(belt weighers) Part 2: Test procedures)
OIMLR502014(E）连续累计自动衡器（皮带秤）第3部分：试验报告格式[Continuoustotalizing automaticweighinginstruments(beltweighers)Part3:Testreportformat)
凡是注明日期的引用文件，仅注明日期的版本适用于本大纲；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。 3术语
本大纲中所用的术语与JJF1181的术语相一致，为使用方便和便手理解，引用并增加了以下术语：
3.1 一般定义 3.1.1连续累计自动衡器（皮带秤）Continuoustotalizingautomaticweighinginstruments(beltweighers）
无需对被称物料进行细分或者中断输送带的运动，而对输送带上的散装物料进行连续称量的自动衡
器。 3.1.2单速皮带秤singlespeedbeltweigher JJF1791—2019
输送机按单一标称速度运行的一种皮带秤。 3.1.3变速或多速皮带秤variablespeedormultiplespeedbeltweigher
皮带秤与输送机安装在一起，皮带运行时速度可在一定范围内变化，或多于一种速度设定。
3.2结构
注：本大纲中，词语“装置”是指执行某一特定功能的任意方法，与其实现机理无关。例如，通过一个机械装置或一个按键启动某一操作；装置可以是衡器的一个小部件或主要部件。 3.2.1主要装置maindevices 3.2.1.1称量台式承载器weightable
承载器仅作为输送机的一部分，与皮带秤输送机一起输送物料。 3.2.1.2输送机式承载器inclusiveofconveyer
承载器是一台完整的输送机。此类皮带秤自身具有动力，能独立输送物料。 3.2.1.3皮带输送机beltconveyor
利用皮带输送物料的设备（例如围绕其轴心旋转的托辊，或是其他装置）。 3.2.1.4输送托辊carryingrollers(idlers)(carryingsupports）
承载器之前及之后对输送皮带提供支撑的结构（一般为托辊）。 3.2.1.5称重托辑weighingrollers(idlers)(weighingsupports）
称重单元上支撑输送带的托辊。 3.2.2累计器totalizationdevice
皮带秤中，该装置通过称重单元和位移传感器提供的信息完成部分载荷的累计或实现单位长度载荷（载荷/单位长度）与带速乘积的积分。 3.2.3模块module
用来完成一种或多种特定功能的可识别部件，并且可以按相关标准所规定的计量和技术性能要求进行单独评价。 注：皮带秤中的模块服从于规定的皮带秤局部误差限的要求。 电子皮带秤的典型模块是：称重传感器、称重指示器、位移传感器、模拟或数字数据处理装置、称重单元、远程显示、软件。 3.2.4位移传感器displacementtransducer
输送机上提供对应给定皮带长度位移信息的装置或提供带速比信息的装置。
3.2.5位移模拟装置displacementsimulatingdevice
用于皮带秤在不配备输送机的情况下进行模拟试验的装置，其目的是模拟在具有输送机的正常情况下位移传感器的功能(例如：利用脉冲发生器或电动机转动含有位移传感器的转轮来模拟带速)。 3.2.6称重指示器indicator
输出称重传感器的信号，进行可能的模拟量到数字量的转换，并进一步处理此数据，同时以质量为单位显示称重结果的皮带秤电子装置。 3.2.7称重单元Weighingunit
皮带秤上提供被测载荷质量信息的装置。 3.3分度值 3.3.1累计分度值(d)totalizationscaleinterval(d.)
皮带秤在正常的称量方式下，总累计显示器或部分累计显示器以质量单位表示的两个相邻显示值的差值。
