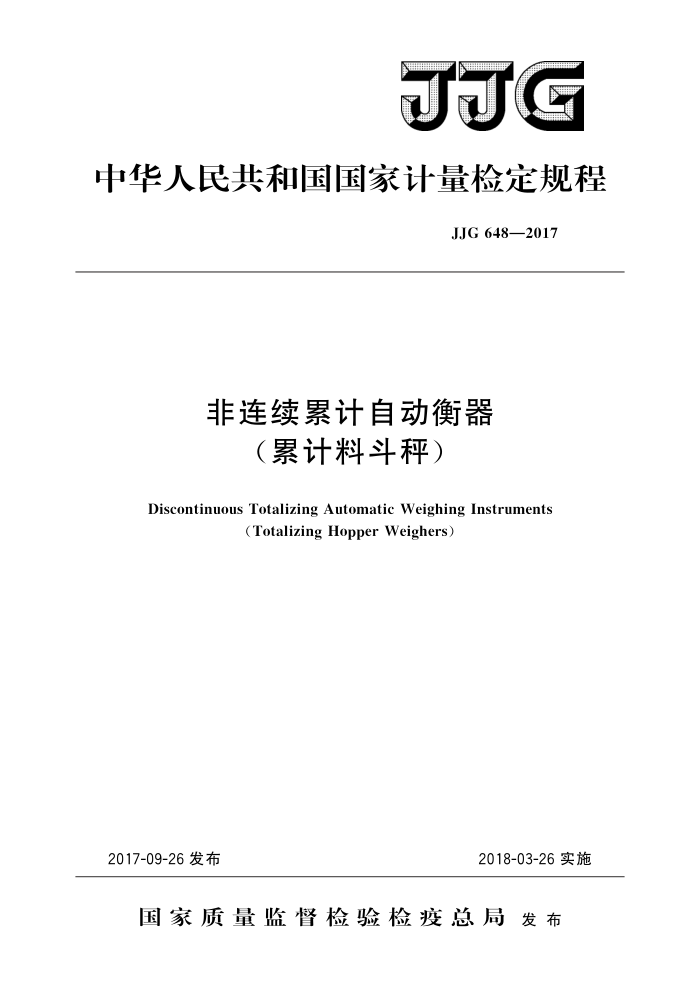

JJG
中华人民共和国国家计量检定规程
JJG 648—2017
非连续累计自动衡器
（累计料斗秤）
Discontinuous Totalizing Automatic Weighing Instruments
(TotalizingHopperWeighers)
2018-03-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJG648—2017
非连续累计自动衡器（累计料斗秤）检定规程
JJG 648—2017 代替JJG648—1996
Verification Regulation of Discontinuous Totalizing Automatic Weighing Instruments
检定部分
(Totalizing Hopper Weighers)
归口单位：全国衡器计量技术委员会
主要起草单位：青岛市计量技术研究院
中国计量科学研究院北京市计量检测科学研究院山东博硕电子有限公司
参加起草单位：济南金钟电子衡器股份有限公司
青岛贝士特电气有限公司
本规程委托全国衡器计量技术委员会负责解释 JJG 648—2017
本规程主要起草人：
王均国（青岛市计量技术研究院）于旭光（青岛市计量技术研究院）钟瑞麟（中国计量科学研究院）刘伟（北京市计量检测科学研究院）黄香亭（山东博硕电子有限公司）
参加起草人：
范韶辰（济南金钟电子衡器股份有限公司）
林栋（青岛贝士特电气有限公司） JJG648—2017
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位
(Ⅱ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (6) (10) (10) (12) (12) (13) (14) (16) (17)
概述计量性能要求
4 5
5. 1 准确度等级· 5. 2 最大允许误差· 5.3 分度值的形式… 5. 4 累计分度值. 5. 5 最小累计载荷值· 5. 6 多个指示装置的一致性· 6 通用技术要求· 6.1 检定适用性· 6.2 操作的安全性· 6.3 置零准确度· 6.4 说明性标志· 6.5 检定标记 7计量器具控制. 7.1检定条件 7. 2 检定项目 7.3 检定方法· 7.4检定结果的处理…. 7. 5 检定周期：附录A 分离检定法的检定记录格式（推荐性）附录 B 集成检定法的检定记录格式（推荐性）附录 C 检定证书内页格式（推荐性）附录 D 检定结果通知书内页格式（推荐性）
I J.JG648—2017
引言
本规程参照国际建议OIMLR107-12007（E）《非连续累计自动衡器（累计料斗秤） 第1部分：计量和技术要求试验》，对JJG648一1996《非连续累计自动衡器》 检定规程进行修订，并结合我国非连续累计自动衡器（累计料斗秤）检定的实际情况保留了JJG648一1996中行之有效的内容。在编制格式上执行了JJF1002一2010《国家计量检定规程编写规则》。
与JJG648一1996相比，除编辑性修改外，本规程主要技术变化如下：
规程的名称改为“非连续累计自动衡器（累计料斗秤）”，这一名称与OIML
R107一致;
明确了本规程仅适用于非连续累计自动衡器（累计料斗秤）的首次检定、后续
检定以及使用中检查，不适用非连续累计自动衡器（累计料斗秤）的型式评价；
删除了型式评价的要求和型式评价的表格，这些内容列入JJF1639一2017《非
连续累计自动衡器（累计料斗秤）型式评价大纲》；
仅选用了部分适用于检定的术语；一本规程中的静态称量指的是作为控制衡器使用时的要求；一细化了首次检定、后续检定和使用中检查的内容，增加了检定项目一览表；一增加了对电子印封装置的要求；一增加了附录A、B检定记录格式，附录C检定证书内页格式和附录D检定结
果通知书内页格式。
本规程的历次版本发布情况为：
JJG648—1996; —JJG648—1990。
II J.JG648—2017
非连续累计自动衡器（累计料斗秤）检定规程
1范围
本规程适用于非连续累计自动衡器（以下简称“累计料斗秤”）的首次检定、后续检定和使用中检查。
本规程不适用于以下类型的累计料斗秤：
“动态称量”的累计料斗秤；由多个称量周期乘以预设恒定载荷的质量得到累计散状载荷的累计料斗秤。
一
2 引用文件
本规程引用了下列文件： JJG99码 JJF1181一2007衡器计量名词术语及定义 OIMLR107-12007（E）非连续累计自动衡器（累计料斗秤） 第1部分：计量
和技术要求试验（Discontinuoustotalizingautomatic weighinginstruments（Totalizing hopper weighers) Part l:Metrological and technical requirements-tests)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
本规程中所用的术语与JJF1181一2007《衡器计量名词术语及定义》相一致，为使用方便和便于理解特引用了部分术语，并增加了仅适用于本规程的专用术语。 3.1.1非连续累计自动衡器（累计料斗秤）discontinuoustotalizingautomaticweig hinginstruments(totalizinghopperweighers)
通过把一批散料分成若干份分离的载荷，依次确定每份分离载荷的质量，累计其称量结果，并将分离载荷卸出，以得到该批散状物料总量的一种自动衡器。 3.1.2累计装置totalizationdevice
累计料斗秤中，计算连续称量并卸出的载荷总量的装置。
3.1.3累计分度值（d,）totalizationscaleinterval（d）
累计料斗秤主累计指示装置的分度值。 3.1.4控制分度值（d） control scale interval (d)
累计料斗秤控制指示装置的分度值。
3.1.5称量周期weighingcycle
累计料斗秤的称量操作过程包括如下程序：
- J.JG648—2017
把载荷送到承载器上；
-
一单次称量操作；一一单个分离载荷卸料并显示称量结果。
3.1.6自动称量范围automaticweighingrange
从最小秤量到最大秤量的范围。
3.1.7最大秤量（Max）maximum capacity（Max)
累计料斗秤可以自动称量的最大不连续载荷
3.1.8最小秤量（Min）minimumcapacity（Min）
累计料斗秤可以自动称量的最小不连续载荷。 3.1.9最小累计载荷（Zmin）minimumtotalizedload（Zmin）
在累计料斗秤的自动称量范围内，由不连续载荷构成的、不超过自动称量最大允许误差的累加散状载荷的最小值。 3.1.10累计指示装置totalizationindicatingdevice
累计料斗秤指示经连续称量并卸出的散状载荷总量的装置。
3.1.11主累计指示装置principaltotalizationindicatingdevice
累计料斗秤指示经连续称量并卸出的散状载荷总量的累计指示装置。该指示装置不
能被使用者重设为零。 3.1.12部分累计指示装置partialtotalizationindicatingdevice
累计料斗秤指示连续卸出的有限次散状载荷总量的累计指示装置。该指示装置可以被使用者重设为零。 3.1.13辅助累计指示装置supplementarytotalizationindicatingdevice
累计料斗秤中分度值大于主累计指示装置，且指示在一个相当长的时间内连续称量载荷的总量的累计指示装置。该指示装置可以被使用者重设为零。 3.1.14控制指示装置controlindicatingdevice
累计料斗秤中，承载器上的载荷值可作为控制衡器的示值使用，用于控制目的的分离载荷的指示装置。 3.2计量单位
累计料斗秤使用的质量单位为：克（g）、千克（kg）或吨（t）。
4概述
本规程适用于把一批散料分成若干份分离的载荷，依次确定每份分离载荷的质量，累计其称量结果：并将分离载荷卸出：以得到该批散状物料总量的非连续累计自动衡器（累计料斗秤）。
累计料斗秤可以由储料斗、载荷承载器、称重传感器、卸料斗、累计指示装置和打
印装置、控制系统等组成
5计量性能要求
5.1准确度等级 2 JJG648—2017
累计料斗秤的准确度等级分为四个级别：0.2级、0.5级、1级、2级。
5.2最大允许误差 5.2.1自动称量
最大允许误差应是表1中累计载荷质量的百分数，可将其化整到最接近于累计分度值（d）的相应值。最大允许误差不适用于小于最小累计载荷（Zmin）的检定载荷。
表1自动称量的最大允许误差
最大允许误差（以累计载荷质量的百分数表示）
准确度等级
使用中（检查）
首次检定和后续检定
0.2级 0.5级 1级 2级
±0.10% ±0.25% ±0.50% ±1.00%
±0.2% ±0.5% ±1. 0% ±2.0%
5.2.2集成式控制衡器的静态称量
集成式控制衡器静态称量的最大允许误差应符合表2的规定。
表2集成式控制衡器静态称量的最大允许误差
最大允许误差 ±0.5d. ±1.0d, ±1.5d,
载荷m（用累计分度值d，表示）
0≤m≤500d
500d 为了得到化整误差，应对数字示值和打印结果进行修正，至少用0.2d.来确定
误差。 5.3分度值的形式
指示装置和打印装置的分度值应是1×10″，2×10°或5×10的形式，其中“k”是正整数、负整数或零。
除辅助累计指示装置外，所有累计指示装置的分度值应是相同的。 5.4累计分度值
累计分度值应是： a）不小于最大秤量的0.01%，且 b）不大于最大秤量的0.2%。
5.5最小累计载荷值
最小累计载荷应： a）不小于在自动称量首次检定时的最大允许误差和累计分度值d,相等的载荷值； b）不小于最小秤量（Min）。 按上述要求，依据表1的自动称量最大允许误差，可得表3对最小累计载荷值
（Zmin）的要求。
3
