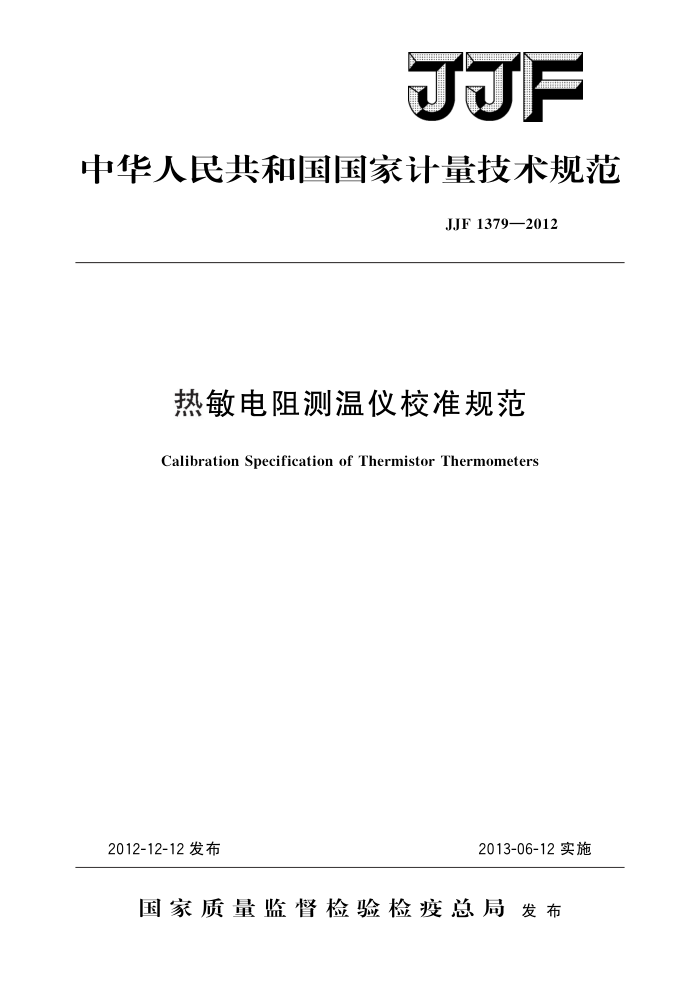

F
中华人民共和国国家计量技术规范
JJF1379—2012
热敏电阻测温仪校准规范
Calibration Specification of Thermistor Thermometers
2012-12-12发布
2013-06-12实施
国家质量监督检验检疫总局发布 JJF1379—2012
热敏电阻测温仪校准规范 Calibration Specification of Thermistor
JJF1379—2012 代替JJG363—1984
JJG367—1984
Thermometers
归口单位：全国温度计量技术委员会主要起草单位：河北省计量科学研究所
河北省计量监督检测院中国船舶重工集团公司第七一八研究所
参加起草单位：新疆中科传感有限责任公司
高碑店市华格电子仪表厂
本规范委托全国温度计量技术委员会负责解释 JJF1379—2012
本规范主要起草人：
康志茹（河北省计量科学研究所）耿荣勤（河北省计量监督检测院）靳辰（中国船舶重工集团公司第七一八研究所）
参加起草人：
陈素（河北省计量监督检测院）郭强（河北省计量科学研究所）王大为（新疆中科传感有限责任公司）高庆中（高碑店市华格电子仪表厂） JJF1379—2012
目
录
(ⅢI) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5) (7) (8) (9) (12)
引言 1
范围· 2 概述· 3计量特性 3.1 绝缘电阻 3.2 ：示值误差· 3.3稳定性 4校准条件. 4. 1 环境条件.. 4.2标准器及其他配套设备 5校准、检查项目及方法 5.1 校准、检查项目 5.27 校准、检查方法 6 校准结果表达
复校时间间隔附录A 热敏电阻测温仪校准记录格式附录B热敏电阻测温仪校准证书内页格式附录 C 热敏电阻测温仪稳定性检查方法附录D 热敏电阻测温仪示值误差测量结果不确定度评定示例附录E 热敏电阻测温仪示值误差测量结果不确定度评定示例二 JJF1379—2012
引言
依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059一1999《测量不确定度评定与表示》和JJF1001一2011《通用计量术语及定义》，起草编写了《热敏电阻测温仪校准规范》。
本规范代替了JJG367一1984《热敏电阻粮温计》和JJG363一1984《半导体点温计》。 JJG367一1984《热敏电阻粮温计》经国家计量局于1984年12月13日批准，1985年
10月1日施行。JJG363一1984《半导体点温计》经国家计量局于1984年12月7日批准， 1985年12月1日起施行。两个规程自施行以来，未进行过修订。
本规范主要技术变化如下：
规范涵盖所有精度等级的热敏电阻测温仪的校准；一增加了测量结果不确定度评定示例；一在附录C中引人了稳定性检查方法；一删除了传感器允许误差的规定
II JJF1379—2012
热敏电阻测温仪校准规范
1范围
本规范适用于测量范围为（一50～十200）℃，传感器为热敏电阻的测温仪（以下简称测温仪)的校准。
2 概述
测温仪由热敏电阻传感器和显示仪表组成。其工作原理是利用热敏电阻的阻值随温度变化而变化的特性进行温度测量的。其特点是响应速度快，感温元件小，在窄温区内测量准确度高。
3计量特性 3.1绝缘电阻
在环境温度为15℃～35℃、相对湿度为45%～75%的条件下，测温仪显示仪表各端子之间、传感器引线与其外壳之间的绝缘电阻应不小于表1的要求。
表1绝缘电阻技术要求
绝缘电阻 MQ
序号
测试点
电源端子一地或机壳输入端子一地或机壳输入端子一电源端子传感器引线一传感器外壳
40 20 40 20
1 2 3 4
3.2示值误差
测温仪示值误差有以下两种表示形式。
3.2.1直接以被测量值表示见公式（1）：
(1)
A=±K
式中： △—一允许示值误差，℃； K—允许的示值误差限，℃。
3.2.2以与被测量值有关的量程和量化单位表示见公式（2）：
△=±(a%FS+bd)
(2)
式中： △——允许示值误差，℃；
1 JJF1379—2012
测温仪准确度等级；
FS- 一 测温仪的量程，℃： b一在数字化过程中产生的量化误差，一般为1；
输出信息末位1个字所表示的值，℃。
d-
3.3稳定性
稳定性应符合对被校准测温仪的要求。
4 校准条件 4.1环境条件
环境温度15℃～35℃：相对湿度<85% 周围除地磁场外，应无影响其正常工作的外磁场
4.2标准器及其他配套设备 4.2.1标准器
根据被校测温仪允许误差的大小，分别选用标准水银温度计和标准铂电阻温度计作为标准器。 4.2.2配套设备
标准铂电阻温度计配套设备：测温电桥，引用修正值后相对误差绝对值不大于1× 10-5、四点转换开关（热电势≤0.4uV）、恒温槽、水三相点瓶及保温装置。
标准水银温度计配套设备：恒温槽、读数望远镜。 恒温槽技术指标见表2。
表2恒温槽技术指标
备注
设备名称
测温范围
技术指标最大温差：0.02℃ 波动度：0.02℃/10min 最大温差：0.01℃ 波动度：0.01℃/10min 最大温差：0.01℃ 波动度：0.01℃/10min 最大温差：0.02℃ 波动度：0.02℃/10min
制冷恒温槽 （-60～室温）℃
根据需要选择其-
恒温水槽 （室温～95)℃
恒温油槽 (90～300)℃
兆欧表：直流500V，10级。 也可根据客户要求和被校测温仪允许误差选用其他技术指标不低于上述要求的计量
标准器及配套设备。 5校准、检查项目及方法 5.1 校准、检查项目 2 JJF1379—2012
校准、检查项目见表3。
表3校准、检查项目
示值误差稳定性绝缘电阻
+ * *
注： 1“十”表示校准项目，“*”表示检查项目。 2对于采用电池供电的测温仪，其绝缘电阻不进行检查。
5.2校准、检查方法 5.2.1绝缘电阻的检查
断开测温仪电源，用绝缘电阻表按表1规定的部位进行测量，测量时应稳定5S后读数。 5.2.2示值误差的校准 5.2.2.1校准点的选择
校准点的选择：按量程均匀划分设定，不少于5个校准点，包括上限值、下限值和0℃ 点（如有0℃点）。也可根据用户要求选择校准点。 5.2.2.2示值误差校准方法
测温仪校准时，通常以0℃为界，高于0℃的量限向上限依次进行校准，小于0℃的量限向下限依次进行校准
将标准温度计和被校测温仪的传感器按规定浸没深度插入恒温槽中，被校传感器插人深度不小于7.5cm，并使被校传感器尽可能靠近标准温度计，恒温槽恒定温度偏离校准点不超过0.2℃，以标准温度计为准。待恒温槽温度稳定后，读数4次，其顺序为标准 →被校1-→被校2.被校n，然后再按相反顺序回到标准，取4次读数平均值计算测温仪的示值误差。
使用标准铂电阻温度计作标准器时，整个校准过程完成后应测量Rtp。 5.2.2.3示值误差计算
当标准器为标准水银温度计时，示值误差计算见公式（3）：
(3)
△t=t-(A+X)
式中： At 测温仪示值误差，℃； t 测温仪读数平均值，℃： A标准水银温度计读数平均值，℃； X一标准水银温度计修正值，℃。 当标准器为标准铂电阻温度计时，示值误差计算见公式（4）和公式（5）：
△t=tti
(4)
式中： △t——测温仪示值误差，℃；
3
